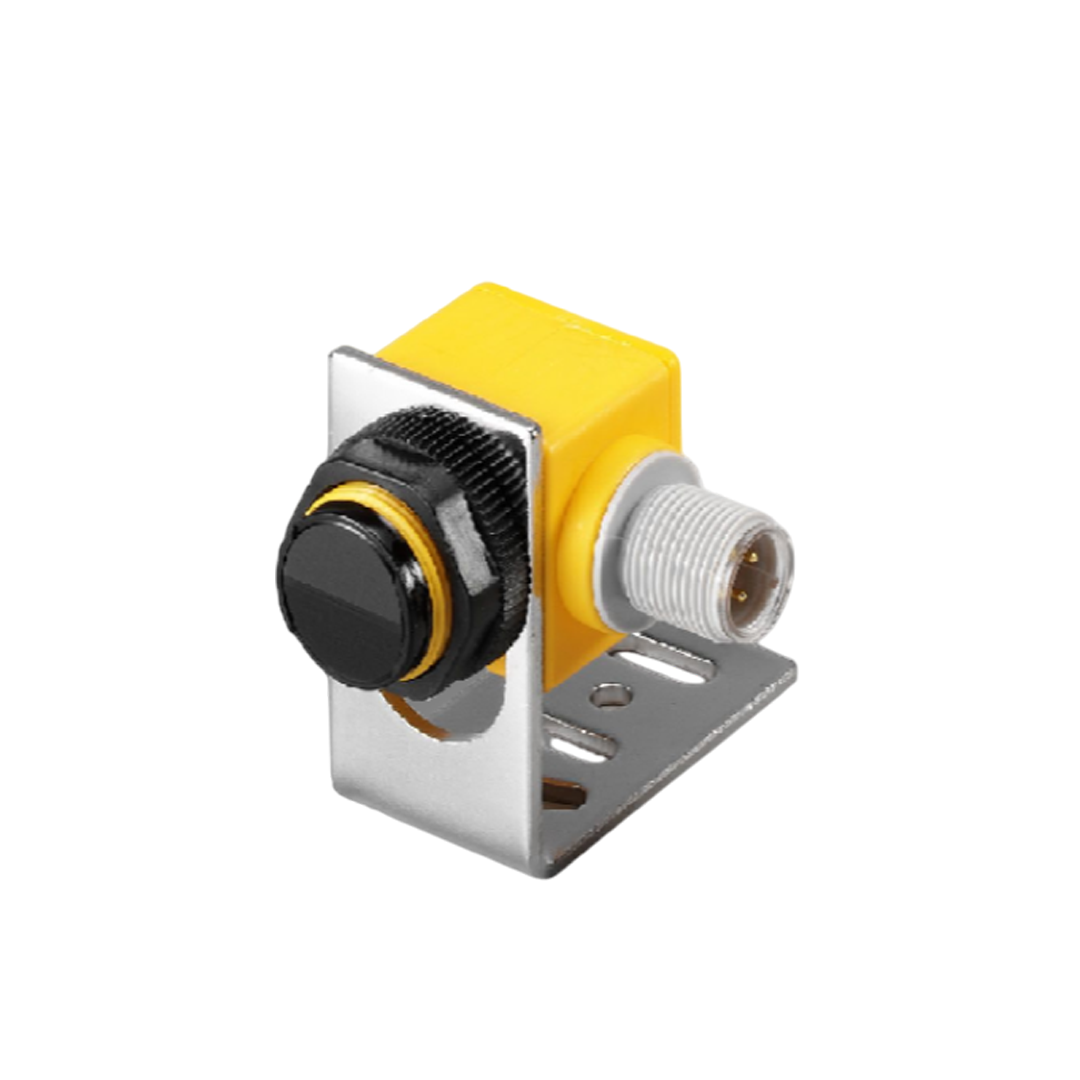

Photoelectric Sensors FOTEK R18-10X-M12 Reflex Type-M12 Connector Type
Photoelectric Sensors FOTEK R18-10X-M12 Reflex Type-M12 Connector Type
FOTEK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Photoelectric Sensors FOTEK R18-10X-M12 Reflex Type-M12 Connector Type
FOTEK Photoelectric Sensors ตัวตรวจจับแสงอัจฉริยะสำหรับอุตสาหกรรมยุคใหม่ ในโลกของระบบอัตโนมัติและการผลิตอุตสาหกรรม ความแม่นยำและความเร็วคือหัวใจสำคัญในการเพิ่มประสิทธิภาพการทำงาน หนึ่งในอุปกรณ์ที่มีบทบาทสำคัญในการตรวจสอบ ตรวจวัด และควบคุมการทำงานในสายการผลิตคือ Photoelectric Sensor หรือ เซ็นเซอร์ตรวจจับด้วยแสง ซึ่งในบรรดาแบรนด์ที่ได้รับความนิยมในระดับสากล FOTEK ถือเป็นหนึ่งในผู้ผลิตที่ได้รับการยอมรับอย่างกว้างขวาง ด้วยผลิตภัณฑ์ที่มีคุณภาพสูง คุ้มค่า และหลากหลายรุ่นเพื่อตอบโจทย์การใช้งานที่แตกต่างกัน
คุณสมบัติ
คุณสมบัติ
FOTEK – Reflex Type (M12 Connector Type)
- เซนเซอร์ Reflex Type หรือ Retro-reflective ของ FOTEK ใช้ลำแสงสะท้อนจาก รีเฟลกเตอร์ (Reflector) เพื่อสร้างสัญญาณกลับมายังตัวรับในเซนเซอร์
- หากมีวัตถุอยู่ขวางทางลำแสงระหว่างเซนเซอร์กับรีเฟลกเตอร์ เซนเซอร์จะทำงานทันที
- เป็นแบบใช้หัวต่อมาตรฐาน M12 ทำให้การติดตั้ง/เปลี่ยนเซนเซอร์สะดวก เหมาะกับงานอุตสาหกรรมที่ต้องการความทนทานและการบำรุงรักษาง่าย
- ลำแสงจะส่งจากตัวเซนเซอร์ → ไปที่ Reflector → สะท้อนกลับเข้ารับในตัวเซนเซอร์
- หากมีวัตถุบังเส้นทางนี้ → ลำแสงไม่กลับมา → เซนเซอร์รับรู้และส่งสัญญาณออก
- โหมดการทำงาน:
- Light ON: เอาต์พุตทำงานเมื่อมีแสงสะท้อนกลับเข้ามา
- Dark ON: เอาต์พุตทำงานเมื่อไม่มีแสงกลับมา (วัตถุบังลำแสง)
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การติดตั้ง
- ติดตั้งเซนเซอร์ ให้หันตรงไปยังรีเฟลกเตอร์ (เช่น รุ่น PR-12)
- ตั้งระยะตรวจจับ (ทั่วไปอยู่ที่ 30–80 ซม. ขึ้นอยู่กับรุ่นและรีเฟลกเตอร์)
- หากเซนเซอร์มี Trimmer ปรับความไว (Sensitivity) ให้หมุนปรับให้เหมาะกับขนาดวัตถุ/ระยะ
- บางรุ่นอาจมี ปุ่มเลือกโหมด Light ON/Dark ON
ตัวอย่างการใช้งาน
- ตรวจจับการมีอยู่ของวัตถุบนสายพาน
- ตรวจสอบว่าชิ้นงานผ่านจุดใดจุดหนึ่งหรือไม่
- ใช้ในงานที่ไม่สามารถติดตั้งเซนเซอร์แบบ Thru-beam (ที่มีทั้ง Tx/Rx) ได้
- เหมาะกับพื้นที่แคบ เพราะใช้เซนเซอร์เพียงตัวเดียว + รีเฟลกเตอร์
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลเทคนิค
| แรงดันไฟฟ้าใช้งาน (Operating voltage) | 10 ~ 30VDC |
| ระลอกของแหล่งจ่ายไฟ (Ripple of power) | 20% peak to peak |
| วิธีการเอาท์พุต (Output method) | NPN & PNP two way output |
| กระแสเอาท์พุต (Output current) | 150mA max. |
| สถานะเอาท์พุต (Output status) | Standard : NO ; Appended with "B" : NC |
| แรงดันไฟฟ้าตกค้าง (Residual voltage) | 0.1V max. |
| กระแสรั่วไหล (Leakage current) | 0.8mA max. |
| วงจรป้องกัน (Protection circuit) | Short circuit & polarity reversed protection |
| วัสดุหุ้ม (Housing material) | Intensive PBT |
| ความเข้มแสง (Illumination) | Lamp light < 10,000Lux ; Sunlight < 20,000Lux |
| ความต้านทานสัญญาณรบกวน (Noise resistance) | 2kv / 1µs |
| ความแข็งแรงของไดอิเล็กตริก (Dielectric strength) | 2.5kv / 1 minute min. |
| ความแข็งแรงของฉนวน (Insulation strength) | 100 MΩ / 500vdc |
| สภาวะการทำงาน (Operating circumstance) | -25°C ~ +80°C ; 35% ~ 85% RH |
| ระดับการป้องกัน (Protection class) | IP-67 |
| การรับรอง (Approval) | CE |
