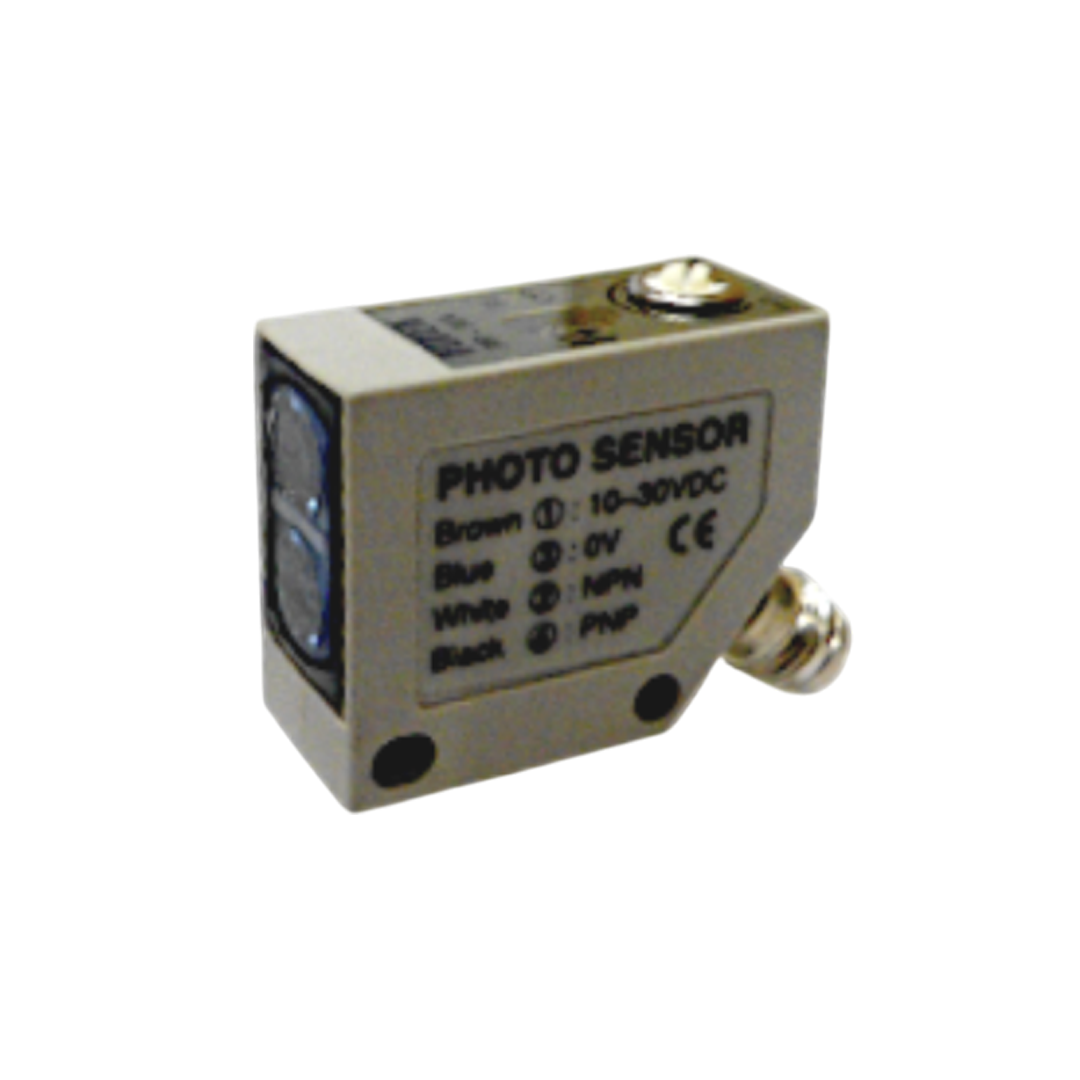

Photoelectric Sensors FOTEK PR-60XP Reflex Type-M8 Connector Type
Photoelectric Sensors FOTEK PR-60XP Reflex Type-M8 Connector Type
FOTEK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Photoelectric Sensors FOTEK PR-60XP Reflex Type-M8 Connector Type
FOTEK Photoelectric Sensors ตัวตรวจจับแสงอัจฉริยะสำหรับอุตสาหกรรมยุคใหม่ ในโลกของระบบอัตโนมัติและการผลิตอุตสาหกรรม ความแม่นยำและความเร็วคือหัวใจสำคัญในการเพิ่มประสิทธิภาพการทำงาน หนึ่งในอุปกรณ์ที่มีบทบาทสำคัญในการตรวจสอบ ตรวจวัด และควบคุมการทำงานในสายการผลิตคือ Photoelectric Sensor หรือ เซ็นเซอร์ตรวจจับด้วยแสง ซึ่งในบรรดาแบรนด์ที่ได้รับความนิยมในระดับสากล FOTEK ถือเป็นหนึ่งในผู้ผลิตที่ได้รับการยอมรับอย่างกว้างขวาง ด้วยผลิตภัณฑ์ที่มีคุณภาพสูง คุ้มค่า และหลากหลายรุ่นเพื่อตอบโจทย์การใช้งานที่แตกต่างกัน
คุณสมบัติ
คุณสมบัติ
FOTEK Reflex Type (M8 Connector)
- เป็นเซนเซอร์แบบ ส่งและรับแสงในตัวเดียวกัน
- ต้องใช้ รีเฟล็กเตอร์ (Reflector) เพื่อสะท้อนแสงกลับ
- เมื่อมีวัตถุขวางระหว่างเซนเซอร์กับรีเฟล็กเตอร์ → เซนเซอร์ตรวจจับได้
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การติดตั้ง
- 1. ติดตั้งเซนเซอร์ให้ตรงกับรีเฟล็กเตอร์
- ระยะตรวจจับ: 10–100 ซม. (ขึ้นกับรุ่น)
- มุมสะท้อนควรใกล้เคียง 90° ระหว่างแสงจากเซนเซอร์กับรีเฟล็กเตอร์
- 2. การใช้อุปกรณ์เสริม
- ใช้ รีเฟล็กเตอร์จาก FOTEK เช่น RRA-20, RRA-50
- ติดตั้งในตำแหน่งที่ไม่มีการสั่นสะเทือน และไม่มีฝุ่นหรือคราบน้ำมันบังผิวสะท้อน
- 3. ปรับความไว (ถ้ามี)
- หมุนปุ่มปรับ Sensitivity ตามต้องการ (บางรุ่นไม่มีปุ่ม ต้องใช้ TEACH MODE แทน)
การใช้งานแนะนำ
- ตรวจจับวัตถุขนาดกลาง เช่น กล่อง, ซอง, ถาด, บรรจุภัณฑ์
- ใช้ในเครื่องจักรขนาดเล็ก, พื้นที่แคบ หรือระบบอัตโนมัติแบบ Mini
- ใช้งานในสายพาน, เครื่องแพ็ก, เครื่องคัดแยกขนาดเล็ก
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลเทคนิค
| แรงดันไฟฟ้าที่ใช้งาน | 10 ~ 30 VDC ; คลื่นรบกวนน้อยกว่า 20% ของค่าสูงสุดถึงต่ำสุด (Ripple < 20% of Peak to Peak) |
| วิธีการเอาต์พุต | NPN & PNP สองเอาต์พุต (NPN & PNP Two Output) |
| สถานะเอาต์พุต | NO = ปกติเปิด, NC = ปกติปิด (มีให้เลือก) |
| กระแสเอาต์พุตสูงสุด | 150mA สูงสุด |
| กระแสรั่วไหลสูงสุด | 0.8mA สูงสุด |
| แรงดันตกค้างสูงสุด | 0.6V สูงสุด |
| วงจรป้องกัน | ป้องกันการลัดวงจรและกลับขั้ว (Short Circuit & Polarity Reversed Protection) |
| เวลาตอบสนอง | 2ms สูงสุด |
| ตัวปรับความไว | ตัวปรับแบบหมุน 270° (270° Trimmer) |
| ตัวปล่อยแสง (Emitter) | อินฟราเรด LED (Infrared LED) |
| ความสว่างขณะใช้งาน | แสงอาทิตย์ < 10,000 ลักซ์ ; แสงหลอดไฟ < 5,000 ลักซ์ |
| ฮิสเทอรีซิส | ไม่เกิน 10% ของระยะตรวจจับสูงสุด |
| วัสดุตัวเรือน | ตัวเรือน: PBT ; เลนส์: PC |
| อุณหภูมิ/ความชื้นที่ใช้งาน | -20°C ~ +60°C ; 35% ~ 85% RH |
| วิธีการเชื่อมต่อ | สายไฟ 4 เส้น (4 คอร์) ขนาด 5.0φ x 2 เมตร หรือแบบปลั๊ก 4 ขา |
| รุ่นของ NC Type | Reflex: MR-30XB, MR-30XPB, MR-60XB, MR-60XPB, PR-30XB, PR-30XPB, PR-60XB, PR-MXPB Mirror Reflex: MG-2MXB, MG-2MXPB, PG-2MXB, PG-2MXPB Thru Beam: MT-6MXB, MT-6MXPB, PT-6MXB, PT-6MXPB |
| หมายเหตุ | กันน้ำด้วยการเติมสารกันน้ำตามมาตรฐาน IP-67 |
