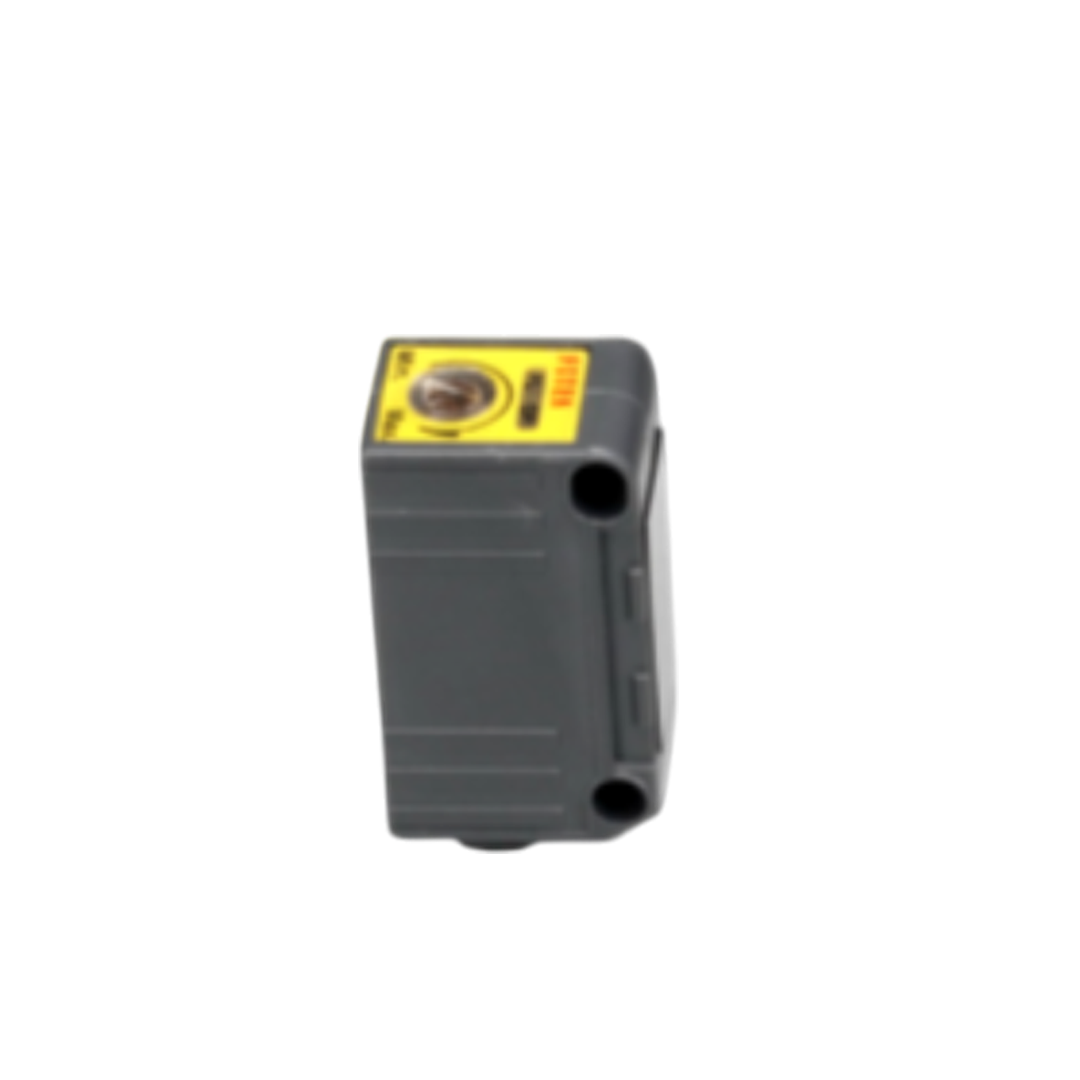

Photoelectric Sensors FOTEK PH07-03NReflex Type
Photoelectric Sensors FOTEK PH07-03NReflex Type
FOTEK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Photoelectric Sensors FOTEK PH07-03NReflex Type
FOTEK Photoelectric Sensors ตัวตรวจจับแสงอัจฉริยะสำหรับอุตสาหกรรมยุคใหม่ ในโลกของระบบอัตโนมัติและการผลิตอุตสาหกรรม ความแม่นยำและความเร็วคือหัวใจสำคัญในการเพิ่มประสิทธิภาพการทำงาน หนึ่งในอุปกรณ์ที่มีบทบาทสำคัญในการตรวจสอบ ตรวจวัด และควบคุมการทำงานในสายการผลิตคือ Photoelectric Sensor หรือ เซ็นเซอร์ตรวจจับด้วยแสง ซึ่งในบรรดาแบรนด์ที่ได้รับความนิยมในระดับสากล FOTEK ถือเป็นหนึ่งในผู้ผลิตที่ได้รับการยอมรับอย่างกว้างขวาง ด้วยผลิตภัณฑ์ที่มีคุณภาพสูง คุ้มค่า และหลากหลายรุ่นเพื่อตอบโจทย์การใช้งานที่แตกต่างกัน
คุณสมบัติ
คุณสมบัติ
Reflex Type
- เป็นเซนเซอร์ที่ ใช้ตัวสะท้อน (Reflector) ร่วมกับเซนเซอร์ในตัวเดียวกัน ทั้งตัวส่ง (Emitter) และตัวรับ (Receiver) อยู่ภายในตัวเดียวกัน
- เซนเซอร์จะส่งแสงออกไปยัง รีเฟล็กเตอร์ และรับแสงที่สะท้อนกลับมา
- หากมีวัตถุขวางระหว่างทาง → แสงสะท้อนจะขาดหายไป → เซนเซอร์จะส่งสัญญาณ "มีวัตถุ"
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การติดตั้ง
- 1. ตำแหน่งและระยะ
- วางเซนเซอร์หันตรงไปที่รีเฟล็กเตอร์
- ระยะที่เหมาะสมขึ้นกับรุ่น (โดยทั่วไป 10–200 ซม.)
- หลีกเลี่ยงมุมเอียงหรือการเบี่ยงจากแนวศูนย์กลาง
- 2. การจัดวางรีเฟล็กเตอร์
- ควรใช้รีเฟล็กเตอร์ที่แนะนำโดย FOTEK เท่านั้น (รุ่น PR, RA หรือชนิดติดกาว)
- พื้นผิวควรสะอาด ไม่มีฝุ่นหรือหยดน้ำเกาะ
- 3. การต่อสายไฟ
- มาตรฐานทั่วไปของ FOTEK:
- Brown (สีน้ำตาล): V+ (แรงดันจ่าย)
- Blue (สีฟ้า): GND
- Black (สีดำ): Output (NPN หรือ PNP ตามรุ่น)
- บางรุ่นอาจมีสายขาวสำหรับตั้งค่า Teach หรือฟังก์ชันเสริม
- 4. การปรับแต่ง
- ปรับ Sensitivity (ถ้ามี) โดยหมุนปุ่มปรับ
- ทดสอบการตอบสนองโดยมีและไม่มีวัตถุขวาง
- บางรุ่นมีไฟ LED แสดงสถานะ (ไฟแดงเมื่อมีวัตถุ)
การใช้งานที่เหมาะสม
- ตรวจจับวัตถุผ่านสายพาน
- ตรวจวัดกล่อง, ซอง, หรือบรรจุภัณฑ์ที่เคลื่อนผ่าน
- เหมาะกับการตรวจจับในระยะกลาง
- ใช้ได้กับวัตถุหลายชนิด (ทึบแสง, มันวาว, หรือโปร่งใสบางระดับ)
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลเทคนิค
| รายการ | PH07-03N (Φ7) |
| รูปทรง | เส้นผ่านศูนย์กลาง 7mm |
| รุ่น | PH07-03N |
| ระยะตรวจจับ | 45.0 mm |
| แหล่งกำเนิดแสง | อินฟราเรด LED |
| เวลาตอบสนอง | สูงสุด 1.0 ms |
| แรงดันใช้งาน | 10-30 VDC |
| คลื่นกระเพื่อม | ≤20% peak to peak |
| กระแสที่ใช้ | สูงสุด 15.0 mA |
| วิธีการส่งออกสัญญาณ | NPN open collector |
| กระแสส่งออก | สูงสุด 150 mA |
| ไฟแสดงสถานะ | สีเขียว: แสดงกำลังงาน, สีเหลือง: แสดงการทำงาน |
| สถานะส่งออก | มาตรฐาน: NO, รุ่นลงท้าย "B": NC |
| แรงดันตกค้าง | ≤0.1V |
| กระแสรั่วไหล | ≤0.8 mA |
| วงจรป้องกัน | ป้องกันลัดวงจรและขั้วกลับ |
| วัสดุตัวเครื่อง | ทองแดงชุบนิกเกิล, เลนส์ PMMA |
| ทนต่อแสงรบกวน | แสงไฟ <10,000 ลักซ์, แสงแดด <20,000 ลักซ์ |
| ความต้านทานสัญญาณรบกวน | 2kV/1μs |
| ความทนแรงดันไฟฟ้า | 2.5kV (1 นาทีขั้นต่ำ) |
| ความต้านทานฉนวน | 100 MΩ/500VDC |
| สภาพแวดล้อมการทำงาน | -25°C ถึง +80°C, ความชื้น 35-85% |
| ระดับการป้องกัน | IP-67 |
| มาตรฐานรับรอง | CE |
