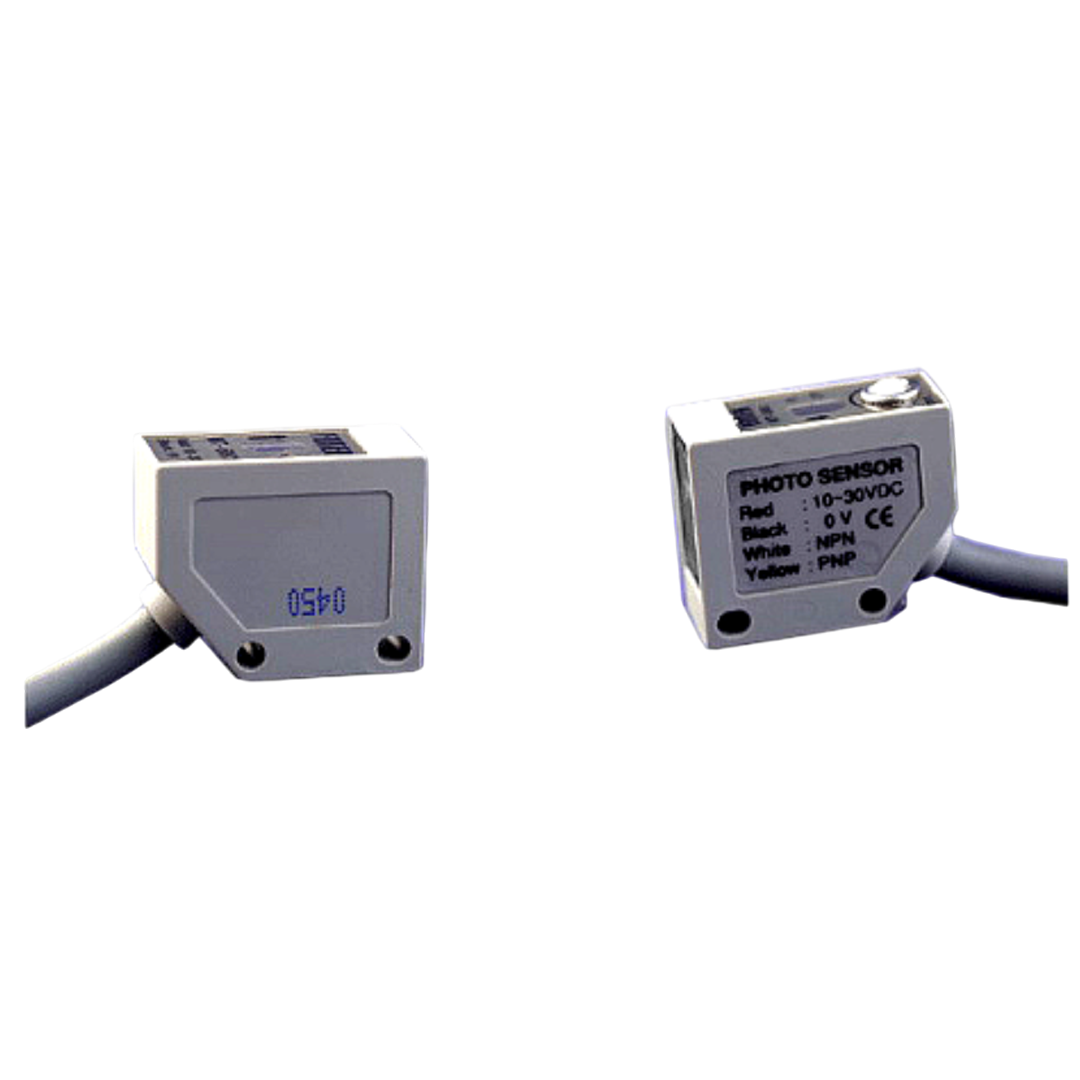

Photoelectric Sensors FOTEK MT-6MXP Thru beam Type
Photoelectric Sensors FOTEK MT-6MXP Thru beam Type
FOTEK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Photoelectric Sensors FOTEK MT-6MXP Thru beam Type
FOTEK Photoelectric Sensors ตัวตรวจจับแสงอัจฉริยะสำหรับอุตสาหกรรมยุคใหม่ ในโลกของระบบอัตโนมัติและการผลิตอุตสาหกรรม ความแม่นยำและความเร็วคือหัวใจสำคัญในการเพิ่มประสิทธิภาพการทำงาน หนึ่งในอุปกรณ์ที่มีบทบาทสำคัญในการตรวจสอบ ตรวจวัด และควบคุมการทำงานในสายการผลิตคือ Photoelectric Sensor หรือ เซ็นเซอร์ตรวจจับด้วยแสง ซึ่งในบรรดาแบรนด์ที่ได้รับความนิยมในระดับสากล FOTEK ถือเป็นหนึ่งในผู้ผลิตที่ได้รับการยอมรับอย่างกว้างขวาง ด้วยผลิตภัณฑ์ที่มีคุณภาพสูง คุ้มค่า และหลากหลายรุ่นเพื่อตอบโจทย์การใช้งานที่แตกต่างกัน
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- Thru Beam หรือ เซนเซอร์แบบลำแสงตรงทะลุ (Emitter-Receiver Type) ใช้เซนเซอร์ 2 ตัวแยกกัน
- ตัวส่งแสง (Emitter)
- ตัวรับแสง (Receiver)
- ลำแสงจะถูกส่งจากตัว Emitter ไปยัง Receiver อย่างต่อเนื่อง
- หากมีวัตถุมาขวางลำแสง → แสงถูกตัดขาด → เซนเซอร์จะตรวจจับการมีวัตถุ
- เป็นประเภทที่ มีความแม่นยำสูงที่สุด และสามารถตรวจจับวัตถุขนาดเล็กหรือในระยะไกลได้ดีที่สุดในบรรดาเซนเซอร์แสง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การติดตั้ง
- 1. ตำแหน่งติดตั้ง
- ต้องติดตั้งตัวส่ง (Emitter) และตัวรับ (Receiver) ตรงข้ามกันโดยแม่นยำ
- ระยะห่างขึ้นอยู่กับรุ่น (เช่น 0.5 เมตร – 10 เมตร)
- 2. การต่อสาย
- เซนเซอร์ทั้ง 2 ฝั่งต้องใช้สายไฟแยกกัน:
- ตัวส่ง (Emitter)
- Brown (น้ำตาล): +V (DC 10–30V)
- Blue (ฟ้า): GND
- ตัวรับ (Receiver)
- Brown (น้ำตาล): +V
- Blue (ฟ้า): GND
- Black (ดำ): Output (NPN หรือ PNP)
- บางรุ่นอาจใช้คอนเนกเตอร์ M12 แทนสายเปลือย
- 3. การตั้งค่าความไว (Sensitivity)
- เซนเซอร์บางรุ่นสามารถปรับระดับความไวได้ (เฉพาะ Receiver)
- ใช้เพื่อให้ตอบสนองเฉพาะวัตถุที่มีขนาดหรือระยะเฉพาะ
- 4. การจัดสายและอุปกรณ์ติดตั้ง
- ใช้ขายึดที่มั่นคง, วัดแนวแสงด้วยระดับน้ำ/เลเซอร์ถ้าเป็นไปได้
- หลีกเลี่ยงสิ่งรบกวนแสง (เช่น แสงแดดตรง, แสง LED จ้า)
การใช้งานที่แนะนำ
- ตรวจจับวัตถุขนาดเล็กมาก เช่น เข็ม, สายไฟ, แท่งโลหะ
- ใช้ในสายพานความเร็วสูง
- ใช้ในระบบนับจำนวน (Counting), ตรวจสอบความเร็ว, การเข้ารหัส (Encoder Trigger)
- เหมาะสำหรับวัตถุโปร่งใสที่ Reflex Type ตรวจจับได้ยาก
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลเทคนิค
| แรงดันไฟฟ้าที่ใช้งาน | 10 ~ 30 VDC ; คลื่นรบกวนน้อยกว่า 20% ของค่าสูงสุดถึงต่ำสุด (Ripple < 20% of Peak to Peak) |
| วิธีการเอาต์พุต | NPN & PNP สองเอาต์พุต (NPN & PNP Two Output) |
| สถานะเอาต์พุต | NO = ปกติเปิด, NC = ปกติปิด (มีให้เลือก) |
| กระแสเอาต์พุตสูงสุด | 150mA สูงสุด |
| กระแสรั่วไหลสูงสุด | 0.8mA สูงสุด |
| แรงดันตกค้างสูงสุด | 0.6V สูงสุด |
| วงจรป้องกัน | ป้องกันการลัดวงจรและกลับขั้ว (Short Circuit & Polarity Reversed Protection) |
| เวลาตอบสนอง | 2ms สูงสุด |
| ตัวปรับความไว | ตัวปรับแบบหมุน 270° (270° Trimmer) |
| ตัวปล่อยแสง (Emitter) | อินฟราเรด LED (Infrared LED) |
| ความสว่างขณะใช้งาน | แสงอาทิตย์ < 10,000 ลักซ์ ; แสงหลอดไฟ < 5,000 ลักซ์ |
| ฮิสเทอรีซิส | ไม่เกิน 10% ของระยะตรวจจับสูงสุด |
| วัสดุตัวเรือน | ตัวเรือน: PBT ; เลนส์: PC |
| อุณหภูมิ/ความชื้นที่ใช้งาน | -20°C ~ +60°C ; 35% ~ 85% RH |
| วิธีการเชื่อมต่อ | สายไฟ 4 เส้น (4 คอร์) ขนาด 5.0φ x 2 เมตร หรือแบบปลั๊ก 4 ขา |
| รุ่นของ NC Type | Reflex: MR-30XB, MR-30XPB, MR-60XB, MR-60XPB, PR-30XB, PR-30XPB, PR-60XB, PR-MXPB Mirror Reflex: MG-2MXB, MG-2MXPB, PG-2MXB, PG-2MXPB Thru Beam: MT-6MXB, MT-6MXPB, PT-6MXB, PT-6MXPB |
| หมายเหตุ | กันน้ำด้วยการเติมสารกันน้ำตามมาตรฐาน IP-67 |
