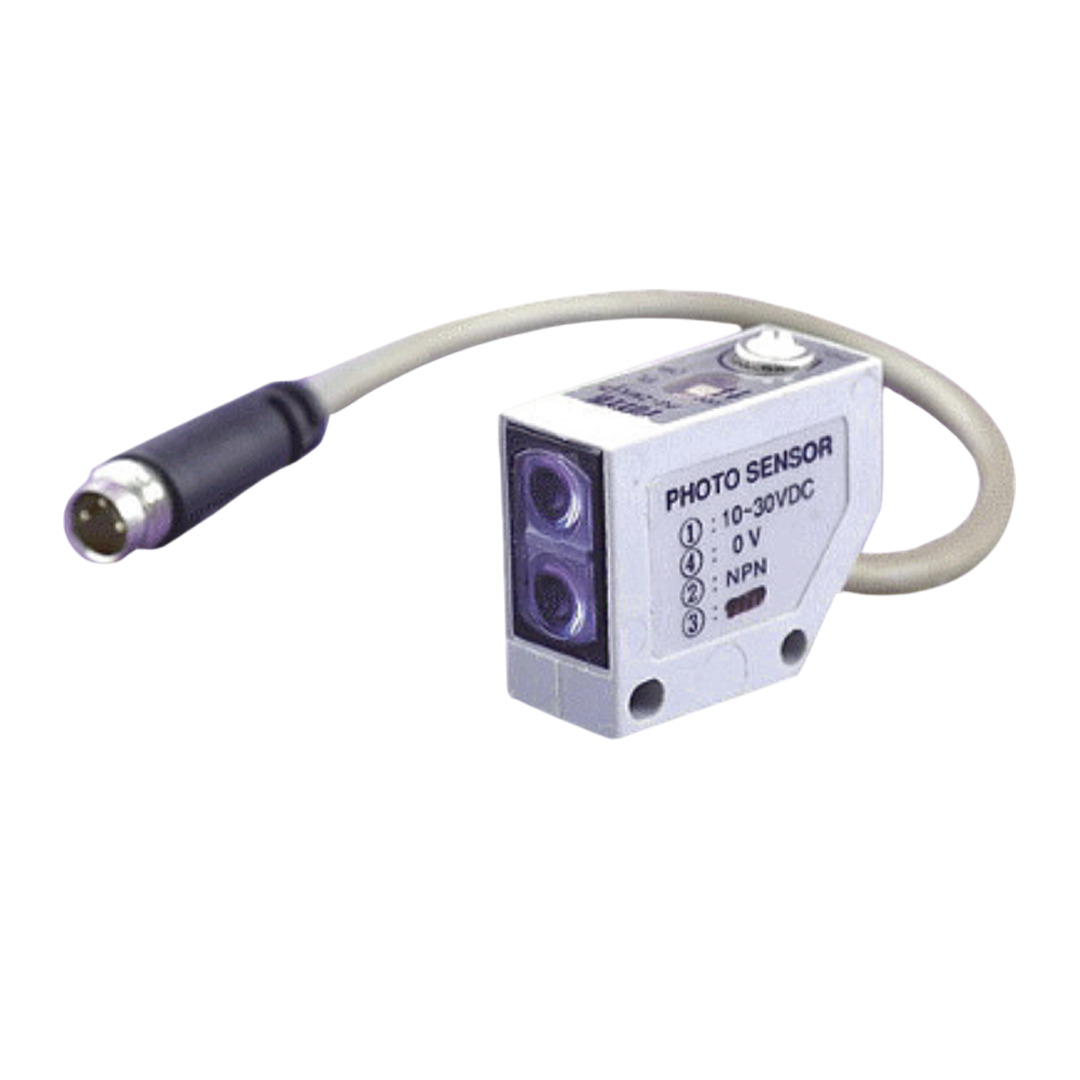

Photoelectric Sensors FOTEK MR-60XP-PG Reflex Type-M8 Lead Wire Type
Photoelectric Sensors FOTEK MR-60XP-PG Reflex Type-M8 Lead Wire Type
FOTEK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Photoelectric Sensors FOTEK MR-60XP-PG Reflex Type-M8 Lead Wire Type
FOTEK Photoelectric Sensors ตัวตรวจจับแสงอัจฉริยะสำหรับอุตสาหกรรมยุคใหม่ ในโลกของระบบอัตโนมัติและการผลิตอุตสาหกรรม ความแม่นยำและความเร็วคือหัวใจสำคัญในการเพิ่มประสิทธิภาพการทำงาน หนึ่งในอุปกรณ์ที่มีบทบาทสำคัญในการตรวจสอบ ตรวจวัด และควบคุมการทำงานในสายการผลิตคือ Photoelectric Sensor หรือ เซ็นเซอร์ตรวจจับด้วยแสง ซึ่งในบรรดาแบรนด์ที่ได้รับความนิยมในระดับสากล FOTEK ถือเป็นหนึ่งในผู้ผลิตที่ได้รับการยอมรับอย่างกว้างขวาง ด้วยผลิตภัณฑ์ที่มีคุณภาพสูง คุ้มค่า และหลากหลายรุ่นเพื่อตอบโจทย์การใช้งานที่แตกต่างกัน
คุณสมบัติ
คุณสมบัติ
FOTEK Reflex Type – M8 Lead Wire Type
- เป็นเซนเซอร์ที่ มีทั้งตัวส่งและตัวรับแสงในตัวเดียวกัน
- ต้องใช้ รีเฟล็กเตอร์ (reflector) เพื่อสะท้อนลำแสงกลับ
- เมื่อมีวัตถุขวางระหว่างเซนเซอร์กับรีเฟล็กเตอร์ → แสงสะท้อนขาด → เซนเซอร์ตรวจจับวัตถุได้
- ข้อดี: เดินสายง่าย ใช้เซนเซอร์ตัวเดียว, แม่นยำมากกว่า Diffuse type
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การติดตั้ง
- จัดแนว Reflex Sensor ↔ Reflector
- ระยะทำงาน: โดยทั่วไป 10–30 ซม.
- ใช้ รีเฟล็กเตอร์แบบจิ๋ว เช่น RRA-10, RRA-20 (จาก FOTEK)
- ยึดติดเซนเซอร์ในตำแหน่งที่แน่นหนา
- ใช้ Bracket หรือน็อตยึดผ่านเกลียว M8
- ห้ามให้ตัวเซนเซอร์สั่นหรือเคลื่อนไหวหลังติดตั้ง
- ต่อสายไฟเข้ากับแหล่งจ่าย
- ใช้สายไฟ มาตรฐานอุตสาหกรรม (ทนอุณหภูมิ, ทนแรงดึง)
- ปรับความไว (Sensitivity)
- บางรุ่นอาจมีปุ่มปรับเล็กที่ท้ายเซนเซอร์ (ใช้ไขควงหมุน)
ตัวอย่างการใช้งาน
- ใช้ในเครื่องจักรขนาดเล็ก, ระบบ Mini Automation
- ตรวจจับวัตถุชิ้นส่วนขนาดกลาง – เล็ก เช่น แท่งโลหะ, ถาด, กล่อง
- ใช้บนสายพาน, สายประกอบ, หุ่นยนต์ Pick & Place
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลเทคนิค
| แรงดันไฟฟ้าที่ใช้งาน | 10 ~ 30 VDC ; คลื่นรบกวนน้อยกว่า 20% ของค่าสูงสุดถึงต่ำสุด (Ripple < 20% of Peak to Peak) |
| วิธีการเอาต์พุต | NPN & PNP สองเอาต์พุต (NPN & PNP Two Output) |
| สถานะเอาต์พุต | NO = ปกติเปิด, NC = ปกติปิด (มีให้เลือก) |
| กระแสเอาต์พุตสูงสุด | 150mA สูงสุด |
| กระแสรั่วไหลสูงสุด | 0.8mA สูงสุด |
| แรงดันตกค้างสูงสุด | 0.6V สูงสุด |
| วงจรป้องกัน | ป้องกันการลัดวงจรและกลับขั้ว (Short Circuit & Polarity Reversed Protection) |
| เวลาตอบสนอง | 2ms สูงสุด |
| ตัวปรับความไว | ตัวปรับแบบหมุน 270° (270° Trimmer) |
| ตัวปล่อยแสง (Emitter) | อินฟราเรด LED (Infrared LED) |
| ความสว่างขณะใช้งาน | แสงอาทิตย์ < 10,000 ลักซ์ ; แสงหลอดไฟ < 5,000 ลักซ์ |
| ฮิสเทอรีซิส | ไม่เกิน 10% ของระยะตรวจจับสูงสุด |
| วัสดุตัวเรือน | ตัวเรือน: PBT ; เลนส์: PC |
| อุณหภูมิ/ความชื้นที่ใช้งาน | -20°C ~ +60°C ; 35% ~ 85% RH |
| วิธีการเชื่อมต่อ | สายไฟ 4 เส้น (4 คอร์) ขนาด 5.0φ x 2 เมตร หรือแบบปลั๊ก 4 ขา |
| รุ่นของ NC Type | Reflex: MR-30XB, MR-30XPB, MR-60XB, MR-60XPB, PR-30XB, PR-30XPB, PR-60XB, PR-MXPB Mirror Reflex: MG-2MXB, MG-2MXPB, PG-2MXB, PG-2MXPB Thru Beam: MT-6MXB, MT-6MXPB, PT-6MXB, PT-6MXPB |
| หมายเหตุ | กันน้ำด้วยการเติมสารกันน้ำตามมาตรฐาน IP-67 |
