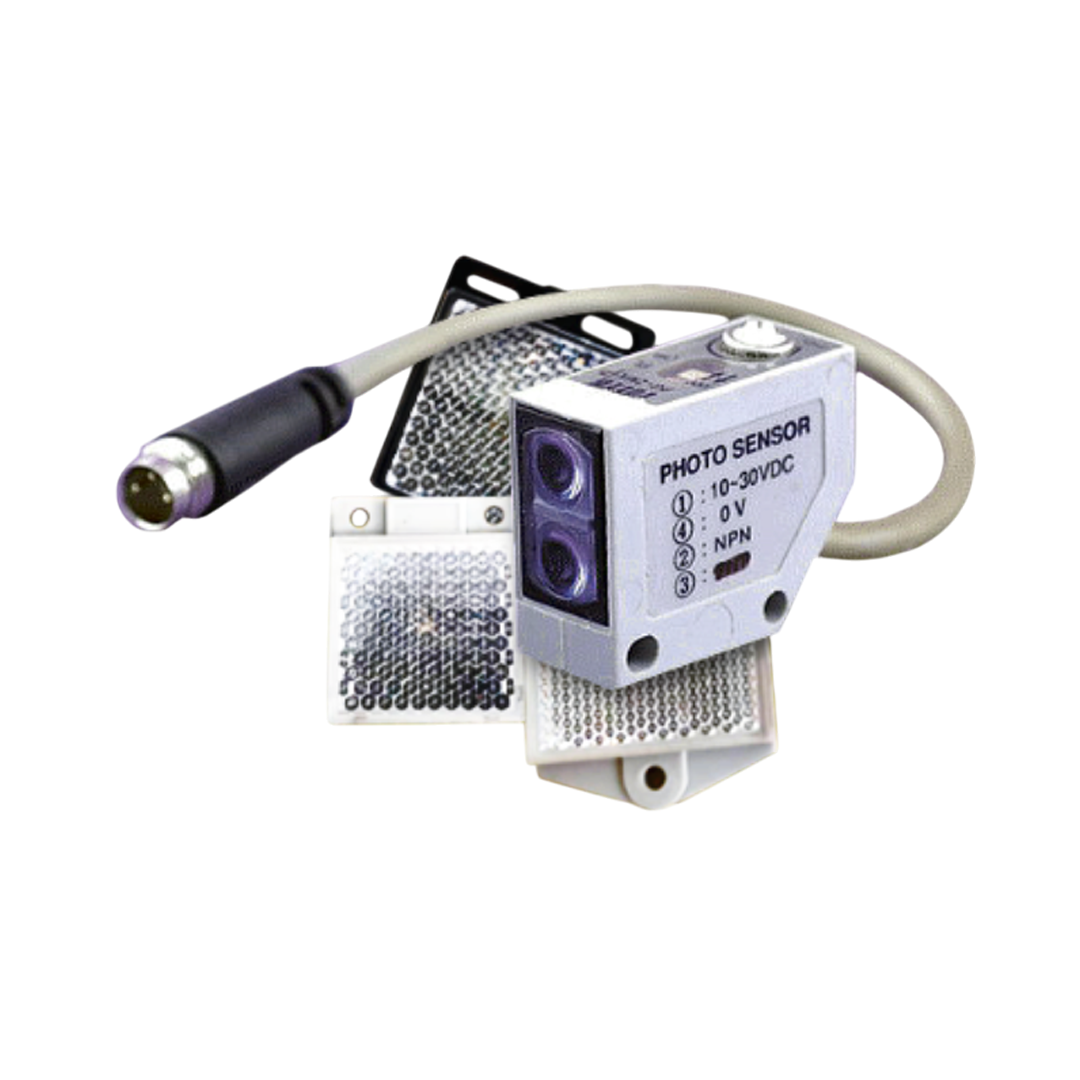

Photoelectric Sensors FOTEK MG-2MXP-PG Mirror Reflex Type--M8 Lead Wire Type
Photoelectric Sensors FOTEK MG-2MXP-PG Mirror Reflex Type--M8 Lead Wire Type
FOTEK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Photoelectric Sensors FOTEK MG-2MXP-PG Mirror Reflex Type--M8 Lead Wire Type
FOTEK Photoelectric Sensors ตัวตรวจจับแสงอัจฉริยะสำหรับอุตสาหกรรมยุคใหม่ ในโลกของระบบอัตโนมัติและการผลิตอุตสาหกรรม ความแม่นยำและความเร็วคือหัวใจสำคัญในการเพิ่มประสิทธิภาพการทำงาน หนึ่งในอุปกรณ์ที่มีบทบาทสำคัญในการตรวจสอบ ตรวจวัด และควบคุมการทำงานในสายการผลิตคือ Photoelectric Sensor หรือ เซ็นเซอร์ตรวจจับด้วยแสง ซึ่งในบรรดาแบรนด์ที่ได้รับความนิยมในระดับสากล FOTEK ถือเป็นหนึ่งในผู้ผลิตที่ได้รับการยอมรับอย่างกว้างขวาง ด้วยผลิตภัณฑ์ที่มีคุณภาพสูง คุ้มค่า และหลากหลายรุ่นเพื่อตอบโจทย์การใช้งานที่แตกต่างกัน
คุณสมบัติ
คุณสมบัติ
FOTEK Mirror Reflex Type – M8 Lead Wire Type
- เป็นเซนเซอร์แบบ Reflex (ส่ง-รับในตัวเดียว) แต่เพิ่มความสามารถพิเศษด้วยการใช้ Polarized Filter
- ใช้ รีเฟล็กเตอร์แบบ Polarized ที่สะท้อนลำแสงในแนวเฉพาะ → ป้องกันการตอบสนองผิดพลาดจากวัตถุที่สะท้อนแสง
- เหมาะอย่างยิ่งสำหรับตรวจจับ วัตถุมันวาว, โลหะ, พลาสติกใส หรือวัตถุโปร่งแสง
- ความแม่นยำสูงกว่า Reflex ธรรมดา
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การติดตั้ง (Installation)
- 1. จัดแนวเซนเซอร์ ↔ รีเฟล็กเตอร์ Polarized
- ระยะตรวจจับทั่วไป: 10–50 ซม. (ขึ้นอยู่กับรุ่นและขนาดรีเฟล็กเตอร์)
- รีเฟล็กเตอร์ต้องติดตั้งให้ แนวฉากกับลำแสง
- หลีกเลี่ยงสิ่งกีดขวางหรือแสงสะท้อนจากวัตถุใกล้เคียง
- 2. การต่อสาย
- ใช้ สายไฟ 3 เส้น ต่อเข้ากับแหล่งจ่ายและวงจรควบคุม
- แนะนำให้ใช้ปลอกสายกันน้ำและยึดสายให้แน่นในพื้นที่ใช้งาน
- 3. ปรับความไว (บางรุ่นมี Potentiometer)
- ใช้ไขควงหมุนปรับ Sensitivity เพื่อให้เหมาะกับสภาพหน้างาน
- ทดสอบด้วยวัตถุจริงในระยะใช้งานจริงก่อนใช้งานจริง
การใช้งานแนะนำ
- ตรวจจับวัตถุที่ผิวมันวาวหรือสะท้อนแสง เช่น:
- ฝาขวดโลหะ, ถุงฟอยล์, กระจก
- วัตถุโปร่งแสงหรือพลาสติกใส
- ใช้งานในระบบอัตโนมัติ, เครื่องบรรจุ, Conveyor, หุ่นยนต์
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลเทคนิค
| แรงดันไฟฟ้าที่ใช้งาน | 10 ~ 30 VDC ; คลื่นรบกวนน้อยกว่า 20% ของค่าสูงสุดถึงต่ำสุด (Ripple < 20% of Peak to Peak) |
| วิธีการเอาต์พุต | NPN & PNP สองเอาต์พุต (NPN & PNP Two Output) |
| สถานะเอาต์พุต | NO = ปกติเปิด, NC = ปกติปิด (มีให้เลือก) |
| กระแสเอาต์พุตสูงสุด | 150mA สูงสุด |
| กระแสรั่วไหลสูงสุด | 0.8mA สูงสุด |
| แรงดันตกค้างสูงสุด | 0.6V สูงสุด |
| วงจรป้องกัน | ป้องกันการลัดวงจรและกลับขั้ว (Short Circuit & Polarity Reversed Protection) |
| เวลาตอบสนอง | 2ms สูงสุด |
| ตัวปรับความไว | ตัวปรับแบบหมุน 270° (270° Trimmer) |
| ตัวปล่อยแสง (Emitter) | อินฟราเรด LED (Infrared LED) |
| ความสว่างขณะใช้งาน | แสงอาทิตย์ < 10,000 ลักซ์ ; แสงหลอดไฟ < 5,000 ลักซ์ |
| ฮิสเทอรีซิส | ไม่เกิน 10% ของระยะตรวจจับสูงสุด |
| วัสดุตัวเรือน | ตัวเรือน: PBT ; เลนส์: PC |
| อุณหภูมิ/ความชื้นที่ใช้งาน | -20°C ~ +60°C ; 35% ~ 85% RH |
| วิธีการเชื่อมต่อ | สายไฟ 4 เส้น (4 คอร์) ขนาด 5.0φ x 2 เมตร หรือแบบปลั๊ก 4 ขา |
| รุ่นของ NC Type | Reflex: MR-30XB, MR-30XPB, MR-60XB, MR-60XPB, PR-30XB, PR-30XPB, PR-60XB, PR-MXPB Mirror Reflex: MG-2MXB, MG-2MXPB, PG-2MXB, PG-2MXPB Thru Beam: MT-6MXB, MT-6MXPB, PT-6MXB, PT-6MXPB |
| หมายเหตุ | กันน้ำด้วยการเติมสารกันน้ำตามมาตรฐาน IP-67 |
