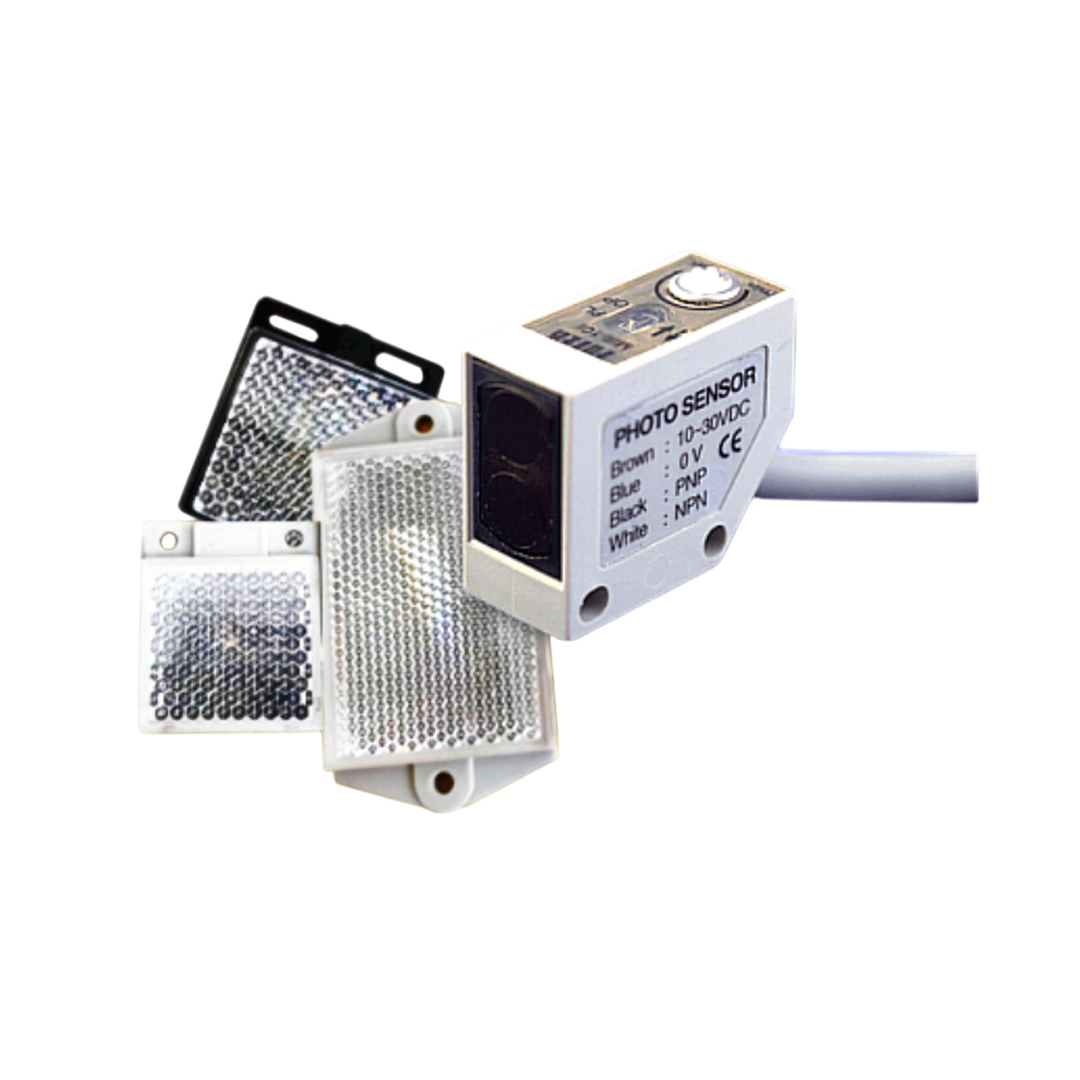

Photoelectric Sensors FOTEK MG-2MXP Mirror Reflex Type
Photoelectric Sensors FOTEK MG-2MXP Mirror Reflex Type
FOTEK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Photoelectric Sensors FOTEK MG-2MXP Mirror Reflex Type
FOTEK Photoelectric Sensors ตัวตรวจจับแสงอัจฉริยะสำหรับอุตสาหกรรมยุคใหม่ ในโลกของระบบอัตโนมัติและการผลิตอุตสาหกรรม ความแม่นยำและความเร็วคือหัวใจสำคัญในการเพิ่มประสิทธิภาพการทำงาน หนึ่งในอุปกรณ์ที่มีบทบาทสำคัญในการตรวจสอบ ตรวจวัด และควบคุมการทำงานในสายการผลิตคือ Photoelectric Sensor หรือ เซ็นเซอร์ตรวจจับด้วยแสง ซึ่งในบรรดาแบรนด์ที่ได้รับความนิยมในระดับสากล FOTEK ถือเป็นหนึ่งในผู้ผลิตที่ได้รับการยอมรับอย่างกว้างขวาง ด้วยผลิตภัณฑ์ที่มีคุณภาพสูง คุ้มค่า และหลากหลายรุ่นเพื่อตอบโจทย์การใช้งานที่แตกต่างกัน
คุณสมบัติ
คุณสมบัติ
จุดเด่น
- ใช้ กระจกสะท้อนแสง เป็นตัวสะท้อนลำแสงกลับมายังตัวรับในเซนเซอร์
- ไม่ต้องใช้ 2 ฝั่งของเซนเซอร์ ทำให้ติดตั้งง่ายกว่า Thru-beam
- เหมาะกับพื้นที่แคบหรือจุดที่ไม่สะดวกเดินสายทั้งสองฝั่ง
- รองรับการตรวจจับระยะกลางถึงไกล (0.1 – 5 เมตร แล้วแต่รุ่น)
- ใช้ได้กับวัตถุทึบแสงทุกชนิด รวมถึงขนาดเล็ก
- มีรุ่นที่เป็น Polarized Mirror Reflex สำหรับแยกวัตถุสะท้อนแสง (เช่น ฟอยล์หรือโลหะ)
- มี LED แสดงสถานะการทำงาน
- เอาต์พุต NPN / PNP / Relay
- ระดับ IP65–IP67 ป้องกันฝุ่น น้ำ
- ใช้ไฟเลี้ยง 10–30VDC หรือ 90–250VAC (ตามรุ่น)
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การติดตั้ง (Installation Guidelines)
- วางให้เซนเซอร์และรีเฟล็กเตอร์ตรงกันอย่างแม่นยำ
- ระยะห่างที่แนะนำ: ตรวจสอบจากคู่มือ (โดยทั่วไปอยู่ที่ 10–100 ซม.)
- หลีกเลี่ยงการติดตั้งใกล้แสงจ้า เช่น แสงแดดตรง ๆ
- ใช้ขายึดหรือโครงที่มั่นคง ไม่ให้สั่นหรือขยับได้ง่าย
- สายสัญญาณควรเดินให้พ้นจากแหล่งสัญญาณรบกวน (เช่น มอเตอร์, สายไฟแรงสูง)
- หมุนปุ่มปรับเซนซิทิวิตี (sensitivity) หากเซนเซอร์มี
- ทดสอบการตอบสนองโดยมีและไม่มีวัตถุขวาง
การใช้งานทั่วไป
- ตรวจจับวัตถุผ่านสายพานลำเลียง
- ตรวจจับตำแหน่งของกล่อง/สินค้า
- ตรวจจับการมีหรือไม่มีวัตถุในจุดที่กำหนด
- ใช้กับงานบรรจุภัณฑ์, เครื่องจักรอัตโนมัติ, คอนเวเยอร์
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลเทคนิค
| แรงดันไฟฟ้าที่ใช้งาน | 10 ~ 30 VDC ; คลื่นรบกวนน้อยกว่า 20% ของค่าสูงสุดถึงต่ำสุด (Ripple < 20% of Peak to Peak) |
| วิธีการเอาต์พุต | NPN & PNP สองเอาต์พุต (NPN & PNP Two Output) |
| สถานะเอาต์พุต | NO = ปกติเปิด, NC = ปกติปิด (มีให้เลือก) |
| กระแสเอาต์พุตสูงสุด | 150mA สูงสุด |
| กระแสรั่วไหลสูงสุด | 0.8mA สูงสุด |
| แรงดันตกค้างสูงสุด | 0.6V สูงสุด |
| วงจรป้องกัน | ป้องกันการลัดวงจรและกลับขั้ว (Short Circuit & Polarity Reversed Protection) |
| เวลาตอบสนอง | 2ms สูงสุด |
| ตัวปรับความไว | ตัวปรับแบบหมุน 270° (270° Trimmer) |
| ตัวปล่อยแสง (Emitter) | อินฟราเรด LED (Infrared LED) |
| ความสว่างขณะใช้งาน | แสงอาทิตย์ < 10,000 ลักซ์ ; แสงหลอดไฟ < 5,000 ลักซ์ |
| ฮิสเทอรีซิส | ไม่เกิน 10% ของระยะตรวจจับสูงสุด |
| วัสดุตัวเรือน | ตัวเรือน: PBT ; เลนส์: PC |
| อุณหภูมิ/ความชื้นที่ใช้งาน | -20°C ~ +60°C ; 35% ~ 85% RH |
| วิธีการเชื่อมต่อ | สายไฟ 4 เส้น (4 คอร์) ขนาด 5.0φ x 2 เมตร หรือแบบปลั๊ก 4 ขา |
| รุ่นของ NC Type | Reflex: MR-30XB, MR-30XPB, MR-60XB, MR-60XPB, PR-30XB, PR-30XPB, PR-60XB, PR-MXPB Mirror Reflex: MG-2MXB, MG-2MXPB, PG-2MXB, PG-2MXPB Thru Beam: MT-6MXB, MT-6MXPB, PT-6MXB, PT-6MXPB |
| หมายเหตุ | กันน้ำด้วยการเติมสารกันน้ำตามมาตรฐาน IP-67 |
