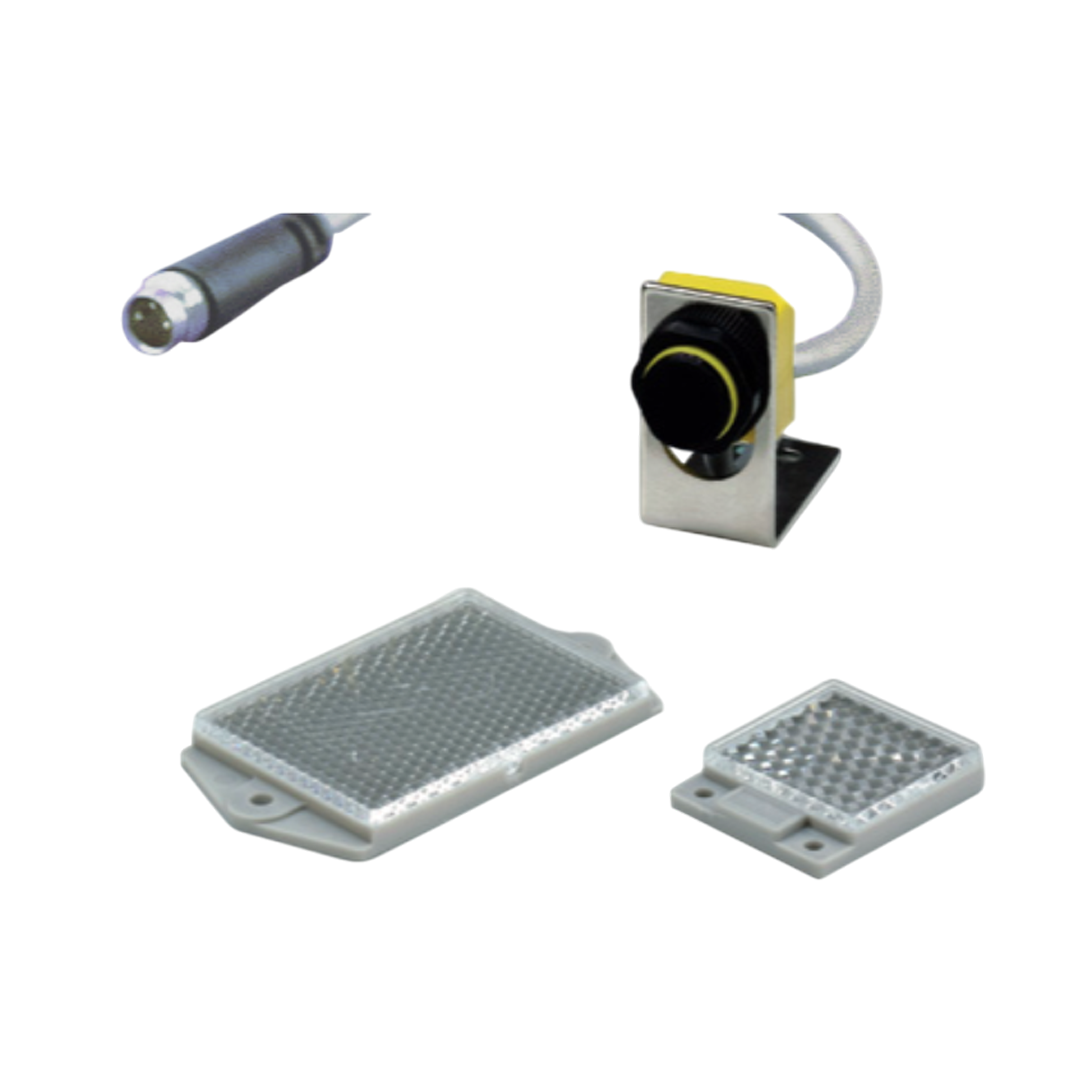

Photoelectric Sensors FOTEK M18-2MRE-PG Mirror Reflex Type-M8 Lead Wire Type
Photoelectric Sensors FOTEK M18-2MRE-PG Mirror Reflex Type-M8 Lead Wire Type
FOTEK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Photoelectric Sensors FOTEK M18-2MRE-PG Mirror Reflex Type-M8 Lead Wire Type
FOTEK Photoelectric Sensors ตัวตรวจจับแสงอัจฉริยะสำหรับอุตสาหกรรมยุคใหม่ ในโลกของระบบอัตโนมัติและการผลิตอุตสาหกรรม ความแม่นยำและความเร็วคือหัวใจสำคัญในการเพิ่มประสิทธิภาพการทำงาน หนึ่งในอุปกรณ์ที่มีบทบาทสำคัญในการตรวจสอบ ตรวจวัด และควบคุมการทำงานในสายการผลิตคือ Photoelectric Sensor หรือ เซ็นเซอร์ตรวจจับด้วยแสง ซึ่งในบรรดาแบรนด์ที่ได้รับความนิยมในระดับสากล FOTEK ถือเป็นหนึ่งในผู้ผลิตที่ได้รับการยอมรับอย่างกว้างขวาง ด้วยผลิตภัณฑ์ที่มีคุณภาพสูง คุ้มค่า และหลากหลายรุ่นเพื่อตอบโจทย์การใช้งานที่แตกต่างกัน
คุณสมบัติ
คุณสมบัติ
FOTEK – Mirror Reflex Type (M8 Lead Wire Type)
- Mirror Reflex Type คือ Photoelectric Sensor ที่ทำงานแบบ Retro-reflective
- ส่งลำแสงออกจากตัวเซนเซอร์ → กระทบ รีเฟลกเตอร์ (Reflector) → สะท้อนกลับมายังตัวเซนเซอร์
- หากมีวัตถุขวางระหว่างเซนเซอร์กับรีเฟลกเตอร์ → การรับแสงจะหยุดลง → เซนเซอร์ตรวจจับวัตถุ
- สายไฟออกจากตัวเซนเซอร์ผ่านคอนเนคเตอร์ M8 แบบ สายตรง
- ใช้สำหรับระบบที่ต้องการสายไฟออกโดยตรงจากตัวเซนเซอร์ ไม่ใช้คอนเนคเตอร์แบบถอดเสียบ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การติดตั้ง
- ติดตั้งเซนเซอร์ ให้หันตรงไปยัง รีเฟลกเตอร์ (เช่น รุ่น R-1 หรือ R-2)
- ระยะตรวจจับโดยทั่วไป: ประมาณ 0.5 ถึง 1 เมตร (ขึ้นอยู่กับรุ่นและรีเฟลกเตอร์)
- ยึดเซนเซอร์ให้นิ่ง ไม่โยกหรือสั่น
- ปรับความไว (Sensitivity) หากมี Trimmer ปรับภายในตัวเครื่อง (ขึ้นกับรุ่น)
- ตรวจสอบให้แน่ใจว่าไม่มีสิ่งใดขวางทางลำแสงระหว่างเซนเซอร์กับรีเฟลกเตอร์
การใช้งานทั่วไป
- ตรวจจับวัตถุที่อยู่ระหว่างเซนเซอร์กับรีเฟลกเตอร์
- ตรวจนับชิ้นงานที่วิ่งผ่านสายพาน
- ใช้งานในพื้นที่แคบ โดยไม่จำเป็นต้องติดตั้งตัวส่งและตัวรับแยก
- เหมาะกับงานอัตโนมัติที่ต้องการความเร็วสูง
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลเทคนิค
| แรงดันไฟฟ้าใช้งาน (Operating voltage) | 10 ~ 30VDC |
| ระลอกของแหล่งจ่ายไฟ (Ripple of power) | 20% peak to peak |
| วิธีการเอาท์พุต (Output method) | NPN & PNP two way output |
| กระแสเอาท์พุต (Output current) | 150mA max. |
| สถานะเอาท์พุต (Output status) | Standard : NO ; Appended with "B" : NC |
| แรงดันไฟฟ้าตกค้าง (Residual voltage) | 0.1V max. |
| กระแสรั่วไหล (Leakage current) | 0.8mA max. |
| วงจรป้องกัน (Protection circuit) | Short circuit & polarity reversed protection |
| วัสดุหุ้ม (Housing material) | Intensive PBT |
| ความเข้มแสง (Illumination) | Lamp light < 10,000Lux ; Sunlight < 20,000Lux |
| ความต้านทานสัญญาณรบกวน (Noise resistance) | 2kv / 1µs |
| ความแข็งแรงของไดอิเล็กตริก (Dielectric strength) | 2.5kv / 1 minute min. |
| ความแข็งแรงของฉนวน (Insulation strength) | 100 MΩ / 500vdc |
| สภาวะการทำงาน (Operating circumstance) | -25°C ~ +80°C ; 35% ~ 85% RH |
| ระดับการป้องกัน (Protection class) | IP-67 |
| การรับรอง (Approval) | CE |
