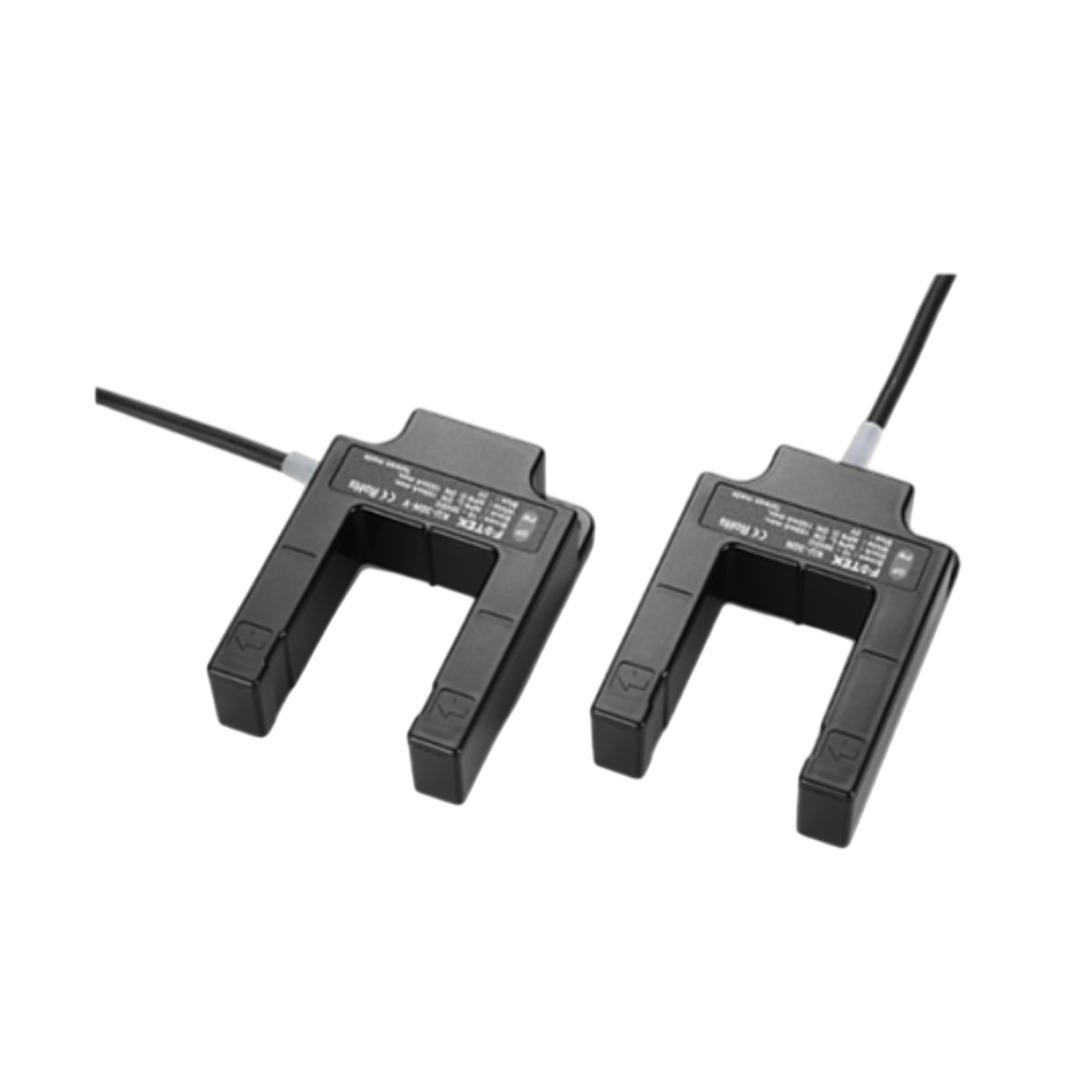

Photoelectric Sensors FOTEK KU-30NNPN Type

FOTEK Photoelectric Sensors – NPN Type

• ประเภทเอาต์พุต NPN เป็นหนึ่งในรูปแบบการเชื่อมต่อทางไฟฟ้าที่ใช้กันอย่างแพร่หลาย โดยเฉพาะเมื่อต้องการเชื่อมต่อกับ PLC หรือวงจรคอมมอนโพซิทีฟ (Common Positive)
• เมื่อเซนเซอร์ตรวจจับวัตถุ → ขาเอาต์พุต (OUT) จะ ดึงลงกราวด์ (Sink Current)
• NPN Output ส่งสัญญาณ ลบ (0V) ไปยังอุปกรณ์ควบคุม เช่น PLC, Relay
• ใช้งานร่วมกับโหลดที่ต่อกับแรงดันบวก (เช่น 24VDC)

การติดตั้ง

• เซนเซอร์ FOTEK ที่เป็น NPN Output (เช่น PM-RN Series)
• สายไฟ 3 เส้น (น้ำตาล, ฟ้า, ดำ)
• แหล่งจ่ายไฟ DC 12–24V
• โหลดที่เหมาะสม เช่น รีเลย์ หรือ Input ของ PLC
• เชื่อมสาย น้ำตาล → +V (เช่น 24VDC)
• เชื่อมสาย ฟ้า → 0V หรือ GND
• เชื่อมสาย ดำ → เข้ากับด้านลบของโหลด หรือ Input PLC
• ปรับตำแหน่งเซนเซอร์ และทดสอบการทำงาน
• ตั้งค่า Light On / Dark On ตามลักษณะการใช้งาน (ถ้ามี)

ตัวอย่างการใช้งาน

• ตรวจจับวัตถุในสายพานลำเลียง แล้วส่งสัญญาณให้ PLC ควบคุม
• ใช้ในเครื่องแพ็คสินค้าเพื่อเช็กว่าชิ้นงานอยู่ในตำแหน่ง
• ตรวจจับขอบฉลาก, ตำแหน่งผลิตภัณฑ์, หรือการข้ามผ่านในไลน์ผลิต

ข้อมูลเทคนิค
