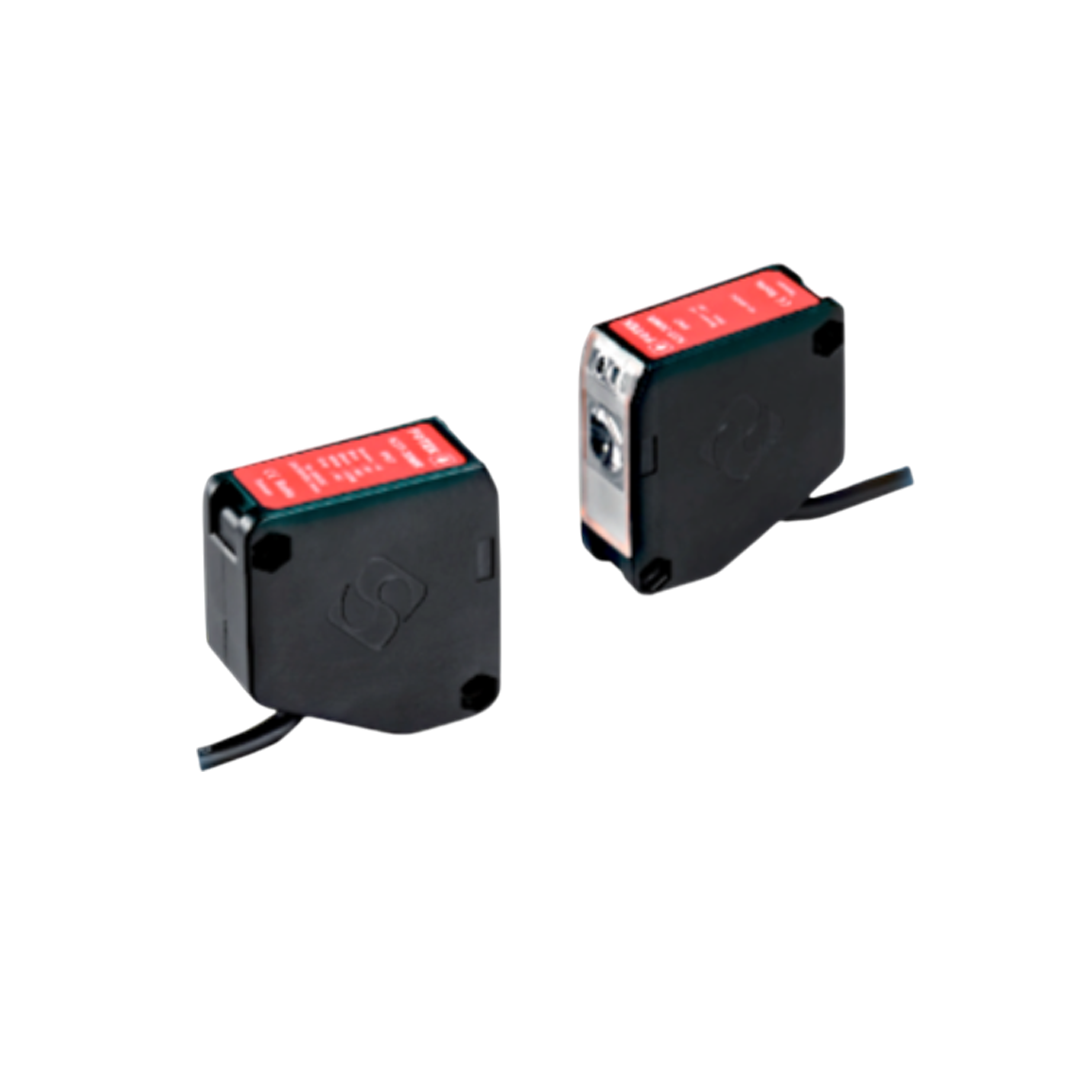

Photoelectric Sensors FOTEK K3T-60MR Thru beam Type
Photoelectric Sensors FOTEK K3T-60MR Thru beam Type
FOTEK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
2,362.65 ฿
ราคาปกติ
ราคาโปรโมชัน
2,362.65 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Photoelectric Sensors FOTEK K3T-60MR Thru beam Type
FOTEK Photoelectric Sensors ตัวตรวจจับแสงอัจฉริยะสำหรับอุตสาหกรรมยุคใหม่ ในโลกของระบบอัตโนมัติและการผลิตอุตสาหกรรม ความแม่นยำและความเร็วคือหัวใจสำคัญในการเพิ่มประสิทธิภาพการทำงาน หนึ่งในอุปกรณ์ที่มีบทบาทสำคัญในการตรวจสอบ ตรวจวัด และควบคุมการทำงานในสายการผลิตคือ Photoelectric Sensor หรือ เซ็นเซอร์ตรวจจับด้วยแสง ซึ่งในบรรดาแบรนด์ที่ได้รับความนิยมในระดับสากล FOTEK ถือเป็นหนึ่งในผู้ผลิตที่ได้รับการยอมรับอย่างกว้างขวาง ด้วยผลิตภัณฑ์ที่มีคุณภาพสูง คุ้มค่า และหลากหลายรุ่นเพื่อตอบโจทย์การใช้งานที่แตกต่างกัน
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ (General Specifications) – FOTEK Thru-beam Type
- ชนิดเซนเซอร์: Photoelectric Sensor แบบ Thru-beam (ตัวส่งและตัวรับแยกกัน)
- ระยะตรวจจับ (Sensing Distance): ตั้งแต่ 1 เมตร ถึง 20 เมตร (ขึ้นอยู่กับรุ่น)
- แรงดันไฟฟ้า: 10–30VDC หรือ 90–250VAC (ขึ้นกับรุ่น)
- ประเภทเอาต์พุต:
- NPN / PNP (Open Collector)
- Relay Output สำหรับโหลดหนัก
- ความเร็วในการตอบสนอง: เร็วมาก มักอยู่ในระดับมิลลิวินาที
- การติดตั้งง่าย: มาพร้อม Bracket หรือรูสำหรับยึด
- มาตรฐานกันน้ำ/ฝุ่น: IP65 (ทนต่อสภาพแวดล้อมในโรงงาน)
- มี LED แสดงสถานะ: ช่วยให้ตรวจสอบการทำงานได้ง่าย
- วัสดุ: พลาสติกหรือโลหะ ขึ้นกับรุ่น ทนแรงกระแทก
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การใช้งาน (Applications):
- ตรวจจับวัตถุผ่านในสายพานการผลิต
- ตรวจจับขอบกระดาษ, ฟิล์ม, หรือกล่อง
- ใช้เชื่อมต่อกับ PLC หรือ Controller โดยตรง
- ใช้ในระบบนับชิ้นงาน, ตรวจจับการผ่านของวัตถุ
- เหมาะสำหรับเครื่องบรรจุ, เครื่องตัด, หรือระบบอัตโนมัติอื่น ๆ
- ใช้ได้ทั้งโหมด Light ON และ Dark ON (ขึ้นกับการต่อวงจร)
การบำรุงรักษา (Maintenance):
- ทำความสะอาดเลนส์ส่งและรับแสง เป็นประจำ เพื่อป้องกันฝุ่น/คราบสกปรกที่ทำให้การตรวจจับผิดพลาด
- ตรวจสอบสายไฟ: ให้แน่ใจว่าสายไม่ขาด ไม่หลวม และไม่มีการฉนวนเสื่อม
- ตรวจสอบระยะและแนวตรงของตัวส่ง-ตัวรับ: ให้ลำแสงตรงกันอย่างแม่นยำ
- ทดสอบสัญญาณเอาต์พุตเป็นระยะ: โดยใช้มัลติมิเตอร์หรือเช็คสถานะการทำงานผ่านอุปกรณ์ควบคุม
- ติดตั้งในที่ปลอดฝุ่น/ไอน้ำมากเกินไป: หลีกเลี่ยงการติดตั้งในตำแหน่งที่แสงภายนอก (เช่น แสงแดดหรือแสงอินฟราเรด) จะรบกวนลำแสงเซนเซอร์
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลเทคนิค
| หมวดหมู่ | รายละเอียด (中文) | Relay output | NPN Transistor output |
| Output method | วิธีการส่งออก | Relay output | NPN Transistor output |
| Power supply | แรงดันไฟฟ้าใช้งาน | 10-30VDC | 10-30VDC |
| Current consumption | การใช้กระแสไฟฟ้า | Tx: 10mA max.; Rx: 40mA max. | Tx: 10mA max.; Rx: 30mA max. |
| Response time | เวลาตอบสนอง | 15 ms max. | 5 ms max. |
| Output current | กระแสส่งออก | 100 mA max. | 100 mA max. |
| Contact rated | ความจุหน้าสัมผัส | 2A/30VDC max. | - |
| Relay life (mechanical) | อายุการใช้งานเชิงกล | 1 × 10⁸ operations min. | - |
| Relay life (electrical) | อายุการใช้งานทางไฟฟ้า | 5 × 10⁵ operations min. (1 A 30 VDC) | - |
| Protection circuit | วงจรป้องกัน | Power polarity reversed protection | Power polarity reversed & Output short circuit protection |
| Min. sensible object | วัตถุตรวจจับขั้นต่ำ | 50 Φ Opaque object | 50 Φ Opaque object |
| Illumination resistance | ความต้านทานต่อแสงรบกวน | Sunlight > 30,000 Lux.; Lamplight > 10,000 Lux. | Sunlight > 30,000 Lux.; Lamplight > 10,000 Lux. |
| Noise resistance | ความต้านทานต่อสัญญาณรบกวน | 2kv /1 μs | 2kv /1 μs |
| EMC Immunity | ความต้านทานต่อคลื่นแม่เหล็กไฟฟ้า | ESD: 8 KV Air Discharge (Level3) / EN-61000-4-2; RF interference: 10V / M / ENV-50140; Burst test: 2KV / EN61000-4-4 | Same as Relay output |
| Dielectric strength | ความแข็งแรงทางไดอิเล็กทริก | 2.5kv / 1 minute min. | 2.5kv / 1 minute min. |
| Insulation strength | ความแข็งแรงของฉนวน | 100 MΩ / 500vdc | 100 MΩ / 500vdc |
| Vibration resistance | ความต้านทานต่อการสั่นสะเทือน | 10-55Hz /1.5mm, 2 hours in X/Y/Z directions | 10-55Hz /1.5mm, 2 hours in X/Y/Z directions |
| Approval | มาตรฐานความปลอดภัย | CE / RoHS | CE / RoHS |
| Housing material | วัสดุเปลือกนอก | Housing: Intensive ABS (94V0); Lens: PMMA | Housing: Intensive ABS (94V0); Lens: PMMA |
| Protection | ระดับการป้องกัน | IP-67 | IP-67 |
| Connection method | วิธีการเชื่อมต่อสาย | 5Φ x 0.5m or 5Φ x 2m | 5Φ x 0.5m or 5Φ x 2m |
| Operating circumstance | สภาพแวดล้อมการทำงาน | -25℃ ~ +80℃; 35% ~ 85% RH | -25℃ ~ +80℃; 35% ~ 85% RH |
| Connection | วิธีการต่อสาย | Emitter (Tx): 2 wires (Brown=+V; Blue=OV) | NPN: 3 wires (Brown=+V; Blue=OV; Black=NPN) |
| Relay: 5 wires (Brown=+V; Blue=OV; White=COM; Black=NO; Grey=NC) |
