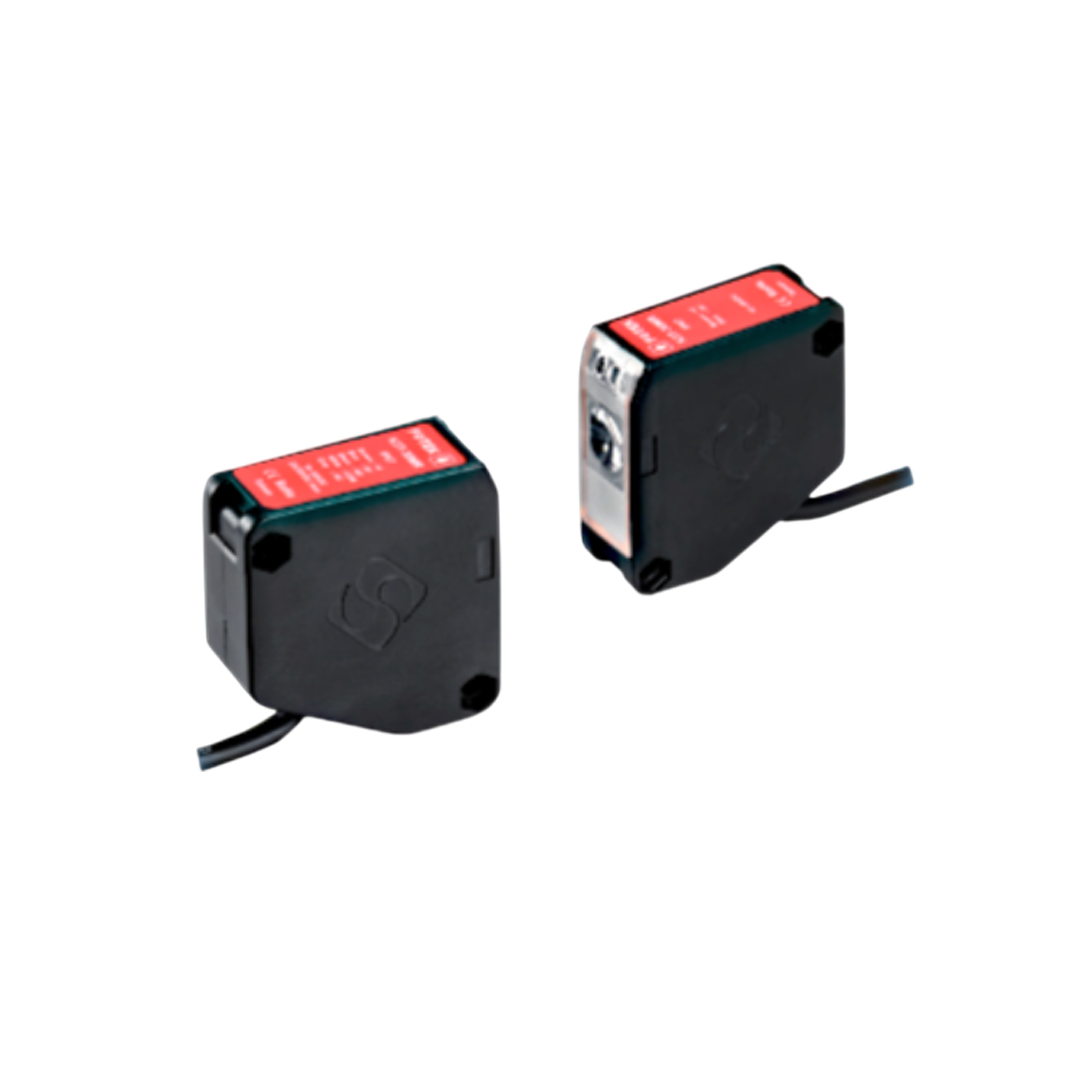

Photoelectric Sensors FOTEK K3T-40MR Thru beam Type
Photoelectric Sensors FOTEK K3T-40MR Thru beam Type
FOTEK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
2,362.65 ฿
ราคาปกติ
ราคาโปรโมชัน
2,362.65 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Photoelectric Sensors FOTEK K3T-40MR Thru beam Type
FOTEK Photoelectric Sensors ตัวตรวจจับแสงอัจฉริยะสำหรับอุตสาหกรรมยุคใหม่ ในโลกของระบบอัตโนมัติและการผลิตอุตสาหกรรม ความแม่นยำและความเร็วคือหัวใจสำคัญในการเพิ่มประสิทธิภาพการทำงาน หนึ่งในอุปกรณ์ที่มีบทบาทสำคัญในการตรวจสอบ ตรวจวัด และควบคุมการทำงานในสายการผลิตคือ Photoelectric Sensor หรือ เซ็นเซอร์ตรวจจับด้วยแสง ซึ่งในบรรดาแบรนด์ที่ได้รับความนิยมในระดับสากล FOTEK ถือเป็นหนึ่งในผู้ผลิตที่ได้รับการยอมรับอย่างกว้างขวาง ด้วยผลิตภัณฑ์ที่มีคุณภาพสูง คุ้มค่า และหลากหลายรุ่นเพื่อตอบโจทย์การใช้งานที่แตกต่างกัน
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ (General Specifications) – FOTEK Thru-beam Type
- ชนิดเซนเซอร์: Photoelectric Sensor แบบ Thru-beam (ตัวส่งและตัวรับแยกกัน)
- ระยะตรวจจับ (Sensing Distance): ตั้งแต่ 1 เมตร ถึง 20 เมตร (ขึ้นอยู่กับรุ่น)
- แรงดันไฟฟ้า: 10–30VDC หรือ 90–250VAC (ขึ้นกับรุ่น)
- ประเภทเอาต์พุต:
- NPN / PNP (Open Collector)
- Relay Output สำหรับโหลดหนัก
- ความเร็วในการตอบสนอง: เร็วมาก มักอยู่ในระดับมิลลิวินาที
- การติดตั้งง่าย: มาพร้อม Bracket หรือรูสำหรับยึด
- มาตรฐานกันน้ำ/ฝุ่น: IP65 (ทนต่อสภาพแวดล้อมในโรงงาน)
- มี LED แสดงสถานะ: ช่วยให้ตรวจสอบการทำงานได้ง่าย
- วัสดุ: พลาสติกหรือโลหะ ขึ้นกับรุ่น ทนแรงกระแทก
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การใช้งาน (Applications):
- ตรวจจับวัตถุผ่านในสายพานการผลิต
- ตรวจจับขอบกระดาษ, ฟิล์ม, หรือกล่อง
- ใช้เชื่อมต่อกับ PLC หรือ Controller โดยตรง
- ใช้ในระบบนับชิ้นงาน, ตรวจจับการผ่านของวัตถุ
- เหมาะสำหรับเครื่องบรรจุ, เครื่องตัด, หรือระบบอัตโนมัติอื่น ๆ
- ใช้ได้ทั้งโหมด Light ON และ Dark ON (ขึ้นกับการต่อวงจร)
การบำรุงรักษา (Maintenance):
- ทำความสะอาดเลนส์ส่งและรับแสง เป็นประจำ เพื่อป้องกันฝุ่น/คราบสกปรกที่ทำให้การตรวจจับผิดพลาด
- ตรวจสอบสายไฟ: ให้แน่ใจว่าสายไม่ขาด ไม่หลวม และไม่มีการฉนวนเสื่อม
- ตรวจสอบระยะและแนวตรงของตัวส่ง-ตัวรับ: ให้ลำแสงตรงกันอย่างแม่นยำ
- ทดสอบสัญญาณเอาต์พุตเป็นระยะ: โดยใช้มัลติมิเตอร์หรือเช็คสถานะการทำงานผ่านอุปกรณ์ควบคุม
- ติดตั้งในที่ปลอดฝุ่น/ไอน้ำมากเกินไป: หลีกเลี่ยงการติดตั้งในตำแหน่งที่แสงภายนอก (เช่น แสงแดดหรือแสงอินฟราเรด) จะรบกวนลำแสงเซนเซอร์
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลเทคนิค
| รายการ | Relay Output (รีเลย์เอาต์พุต) | NPN Transistor Output (เอาต์พุตทรานซิสเตอร์ NPN) |
| Output method วิธีการส่งออก | รีเลย์ (Relay) | ทรานซิสเตอร์แบบ NPN |
| Power supply แรงดันไฟที่ใช้ | 10~30VDC | 10~30VDC |
| Current consumption การใช้กระแส | ส่ง (Tx): ≤10mA รับ (Rx): ≤40mA | ส่ง (Tx): ≤10mA รับ (Rx): ≤30mA |
| Response time เวลาตอบสนอง | ไม่เกิน 15 ms | ไม่เกิน 5 ms |
| Output current กระแสไฟขาออก | สูงสุด 2A / 30VDC | สูงสุด 100mA |
| Contact rated ค่ากำลังที่รองรับ | สูงสุด 2A / 30VDC | — |
| Relay mechanical life อายุการใช้งานทางกล | ≥ 100 ล้านครั้ง | — |
| Relay electrical life อายุการใช้งานทางไฟฟ้า | ≥ 500,000 ครั้ง (ที่ 1A 30VDC) | — |
| Protection circuit วงจรป้องกัน | ป้องกันขั้วไฟกลับ | ป้องกันขั้วกลับ และป้องกันลัดวงจรเอาต์พุต |
| Min. detectable object วัตถุเล็กสุดที่ตรวจจับได้ | วัตถุทึบแสง ขนาด ≥ 50Φ | วัตถุทึบแสง ขนาด ≥ 50Φ |
| Light resistance ความต้านทานแสง | แสงแดด > 30,000 Lux แสงหลอด > 10,000 Lux | เหมือนกัน |
| Noise resistance ความต้านทานสัญญาณรบกวน | 2kV / 1μs | 2kV / 1μs |
| EMC immunity การป้องกันสัญญาณรบกวนแม่เหล็กไฟฟ้า | ESD: 8kV (ระดับ 3) RF: 10V/m Burst: 2kV | เหมือนกัน |
| Dielectric strength ความทนแรงดันไฟฟ้า | 2.5kV / 1 นาที | เหมือนกัน |
| Insulation resistance ความต้านทานฉนวน | 100 MΩ / 500VDC | เหมือนกัน |
| Vibration resistance ความต้านทานแรงสั่นสะเทือน | 10–55Hz / 1.5mm ทดสอบ 2 ชม. ในแกน X/Y/Z | เหมือนกัน |
| Approval การรับรองมาตรฐาน | CE / RoHS | CE / RoHS |
| Housing material วัสดุตัวเครื่อง | ตัวเครื่อง: ABS (มาตรฐาน 94V0) เลนส์: PMMA | เหมือนกัน |
| Protection ระดับการป้องกัน | IP-67 | IP-67 |
| Connection method วิธีการเชื่อมต่อ | สาย Ø5 × 0.5 ม. หรือ Ø5 × 2 ม. | เหมือนกัน |
| Operating environment สภาพแวดล้อมในการใช้งาน | -25°C ถึง +80°C ความชื้น: 35–85% RH | เหมือนกัน |
| Wiring/Connection การต่อสาย | - Emitter (Tx): 2 เส้น (น้ำตาล=V+, น้ำเงิน=0V) - NPN: 3 เส้น (น้ำตาล=V+, น้ำเงิน=0V, ดำ=NPN) - Relay: 5 เส้น (น้ำตาล=V+, น้ำเงิน=0V, ขาว=COM, ดำ=NO, เทา=NC) | ตามประเภทเอาต์พุตด้านซ้าย |
