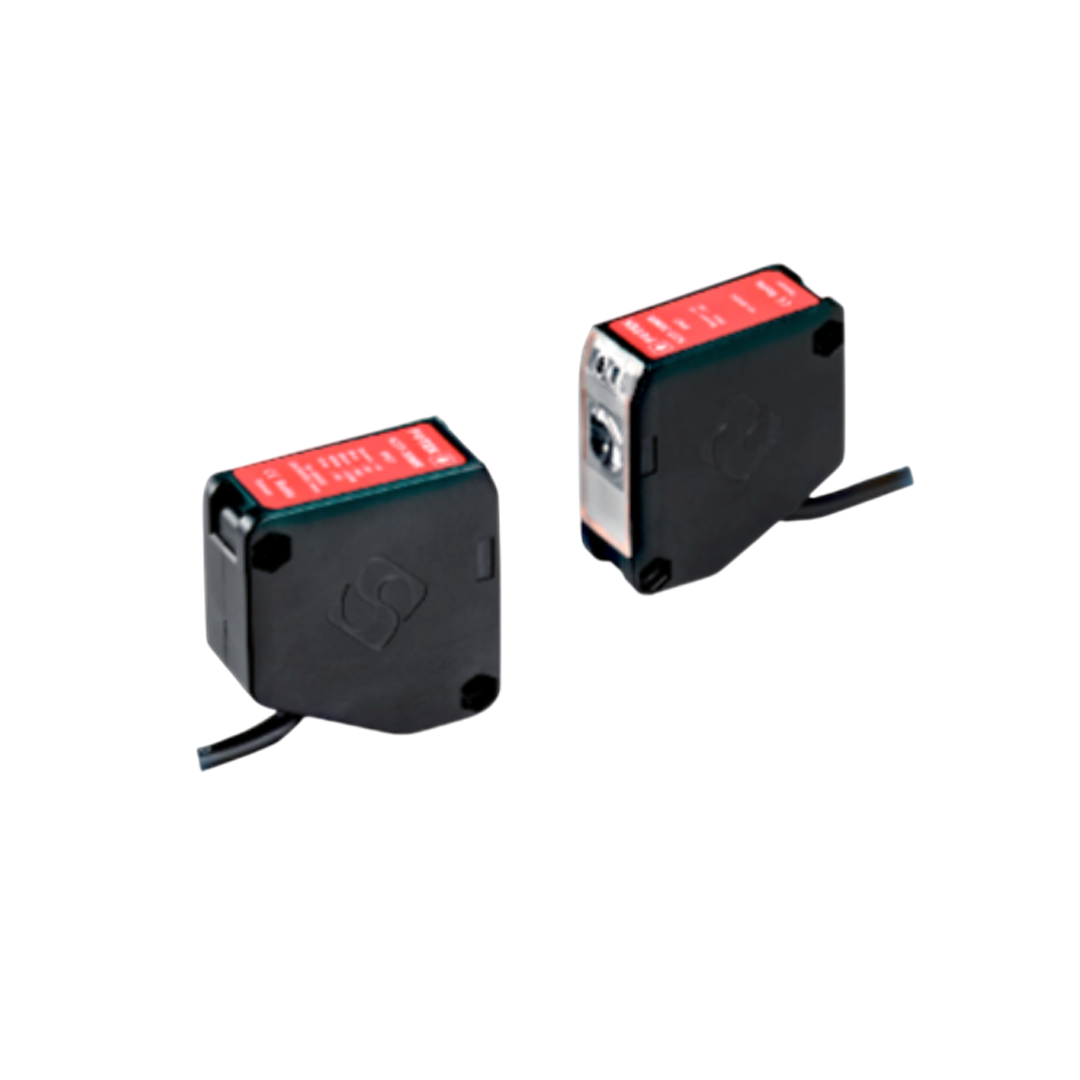

Photoelectric Sensors FOTEK K3T-30MR Thru beam Type
Photoelectric Sensors FOTEK K3T-30MR Thru beam Type
FOTEK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Photoelectric Sensors FOTEK K3T-30MR Thru beam Type
FOTEK Photoelectric Sensors ตัวตรวจจับแสงอัจฉริยะสำหรับอุตสาหกรรมยุคใหม่ ในโลกของระบบอัตโนมัติและการผลิตอุตสาหกรรม ความแม่นยำและความเร็วคือหัวใจสำคัญในการเพิ่มประสิทธิภาพการทำงาน หนึ่งในอุปกรณ์ที่มีบทบาทสำคัญในการตรวจสอบ ตรวจวัด และควบคุมการทำงานในสายการผลิตคือ Photoelectric Sensor หรือ เซ็นเซอร์ตรวจจับด้วยแสง ซึ่งในบรรดาแบรนด์ที่ได้รับความนิยมในระดับสากล FOTEK ถือเป็นหนึ่งในผู้ผลิตที่ได้รับการยอมรับอย่างกว้างขวาง ด้วยผลิตภัณฑ์ที่มีคุณภาพสูง คุ้มค่า และหลากหลายรุ่นเพื่อตอบโจทย์การใช้งานที่แตกต่างกัน
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ (General Specifications) – FOTEK Thru-beam Type
- ชนิดเซนเซอร์: Photoelectric Sensor แบบ Thru-beam (ตัวส่งและตัวรับแยกกัน)
- ระยะตรวจจับ (Sensing Distance): ตั้งแต่ 1 เมตร ถึง 20 เมตร (ขึ้นอยู่กับรุ่น)
- แรงดันไฟฟ้า: 10–30VDC หรือ 90–250VAC (ขึ้นกับรุ่น)
- ประเภทเอาต์พุต:
- NPN / PNP (Open Collector)
- Relay Output สำหรับโหลดหนัก
- ความเร็วในการตอบสนอง: เร็วมาก มักอยู่ในระดับมิลลิวินาที
- การติดตั้งง่าย: มาพร้อม Bracket หรือรูสำหรับยึด
- มาตรฐานกันน้ำ/ฝุ่น: IP65 (ทนต่อสภาพแวดล้อมในโรงงาน)
- มี LED แสดงสถานะ: ช่วยให้ตรวจสอบการทำงานได้ง่าย
- วัสดุ: พลาสติกหรือโลหะ ขึ้นกับรุ่น ทนแรงกระแทก
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การใช้งาน (Applications):
- ตรวจจับวัตถุผ่านในสายพานการผลิต
- ตรวจจับขอบกระดาษ, ฟิล์ม, หรือกล่อง
- ใช้เชื่อมต่อกับ PLC หรือ Controller โดยตรง
- ใช้ในระบบนับชิ้นงาน, ตรวจจับการผ่านของวัตถุ
- เหมาะสำหรับเครื่องบรรจุ, เครื่องตัด, หรือระบบอัตโนมัติอื่น ๆ
- ใช้ได้ทั้งโหมด Light ON และ Dark ON (ขึ้นกับการต่อวงจร)
การบำรุงรักษา (Maintenance):
- ทำความสะอาดเลนส์ส่งและรับแสง เป็นประจำ เพื่อป้องกันฝุ่น/คราบสกปรกที่ทำให้การตรวจจับผิดพลาด
- ตรวจสอบสายไฟ: ให้แน่ใจว่าสายไม่ขาด ไม่หลวม และไม่มีการฉนวนเสื่อม
- ตรวจสอบระยะและแนวตรงของตัวส่ง-ตัวรับ: ให้ลำแสงตรงกันอย่างแม่นยำ
- ทดสอบสัญญาณเอาต์พุตเป็นระยะ: โดยใช้มัลติมิเตอร์หรือเช็คสถานะการทำงานผ่านอุปกรณ์ควบคุม
- ติดตั้งในที่ปลอดฝุ่น/ไอน้ำมากเกินไป: หลีกเลี่ยงการติดตั้งในตำแหน่งที่แสงภายนอก (เช่น แสงแดดหรือแสงอินฟราเรด) จะรบกวนลำแสงเซนเซอร์
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลเทคนิค
| คุณลักษณะ | รายละเอียด |
| ประเภทเอาต์พุต | • รีเลย์ (Relay output) • ทรานซิสเตอร์ NPN |
| แหล่งจ่ายไฟ | 10-30 VDC |
| กระแสใช้งาน | • รีเลย์: Tx ≤10mA, Rx ≤40mA • NPN: Tx ≤10mA, Rx ≤30mA |
| เวลาตอบสนอง | • รีเลย์: ≤15ms • NPN: ≤5ms |
| กระแสเอาต์พุต | ≤100mA |
| ความจุหน้าสัมผัส | ≤2A/30VDC |
| อายุการใช้งาน | • ทางกล: ≥100 ล้านครั้ง • ทางไฟฟ้า: ≥500,000 ครั้ง (1A 30VDC) |
| ระบบป้องกัน | • รีเลย์: ป้องกันขั้วกลับ • NPN: ป้องกันขั้วกลับ+ลัดวงจร |
| วัตถุตรวจจับเล็กสุด | วัตถุทึบแสง Ø≥50mm |
| ทนแสงรบกวน | • แสงแดด >30,000 Lux • แสงไฟ >10,000 Lux |
| ทนสัญญาณรบกวน | 2kV/1μs |
| ทนคลื่นแม่เหล็ก | • ESD: 8kV (Level3) • RF: 10V/m • Burst: 2kV |
| ความแข็งแรงไฟฟ้า | ≥2.5kV/1 นาที |
| ความต้านทานฉนวน | ≥100MΩ/500VDC |
| ทนการสั่นสะเทือน | 10-55Hz/1.5mm, 2 ชม. ทุกแนว |
| มาตรฐานรับรอง | CE, RoHS |
| วัสดุโครงสร้าง | • ตัวถัง: ABS (94V0) • เลนส์: PMMA |
| ระดับป้องกัน | IP67 |
| วิธีการเดินสาย | สายไฟ Ø5mm × 0.5m หรือ 2m |
| สภาพแวดล้อมการทำงาน | -25°C ถึง +80°C, ความชื้น 35-85%RH |
| การต่อสายไฟ | • Emitter (Tx): 2 สาย (น้ำตาล=+V, น้ำเงิน=0V) • NPN: 3 สาย (น้ำตาล=+V, น้ำเงิน=0V, ดำ=NPN) • รีเลย์: 5 สาย (น้ำตาล=+V, น้ำเงิน=0V, ขาว=COM, ดำ=NO, เทา=NC) |
