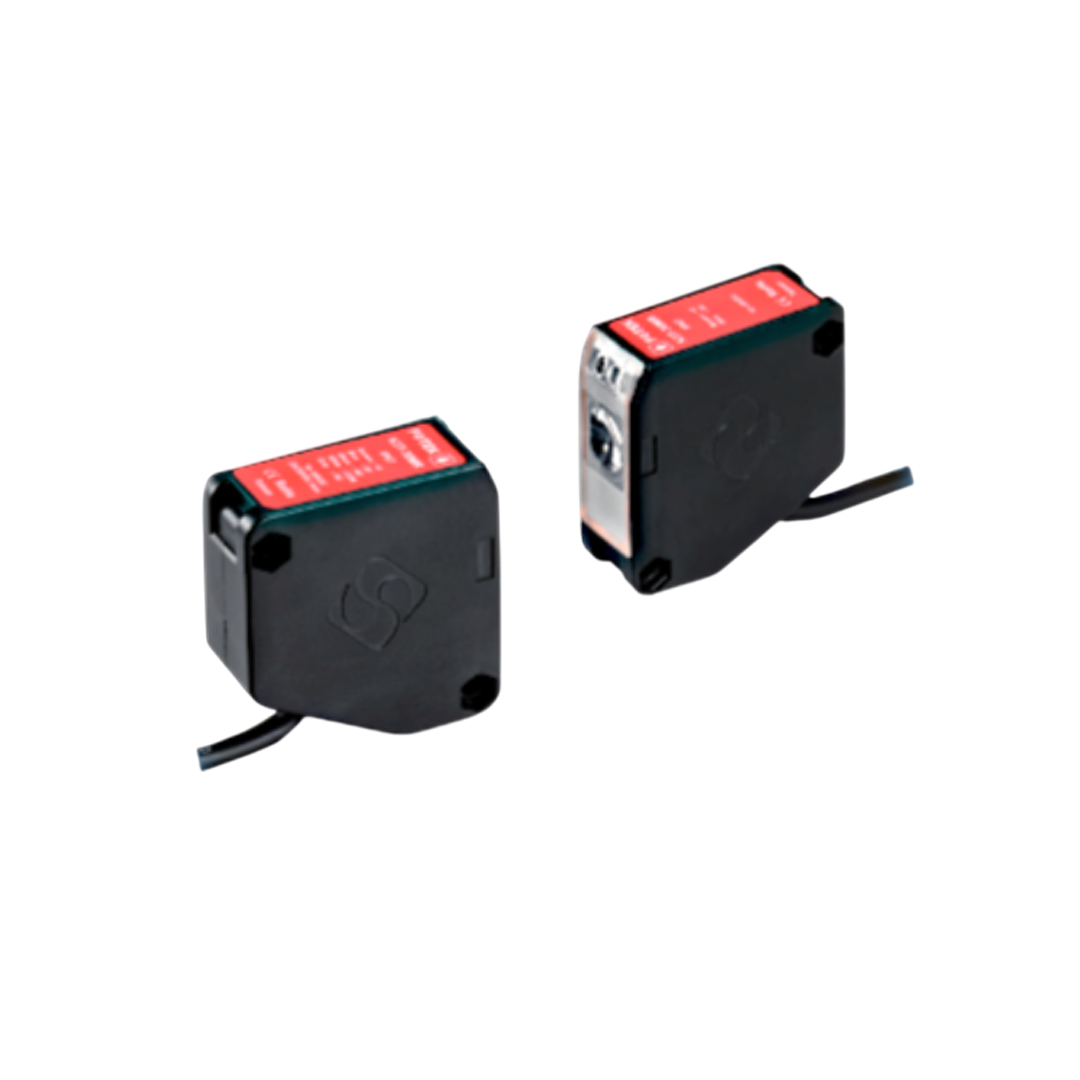

Photoelectric Sensors FOTEK K3T-30MNB Thru beam Type
Photoelectric Sensors FOTEK K3T-30MNB Thru beam Type
FOTEK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
2,362.65 ฿
ราคาปกติ
ราคาโปรโมชัน
2,362.65 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Photoelectric Sensors FOTEK K3T-30MNB Thru beam Type
FOTEK Photoelectric Sensors ตัวตรวจจับแสงอัจฉริยะสำหรับอุตสาหกรรมยุคใหม่ ในโลกของระบบอัตโนมัติและการผลิตอุตสาหกรรม ความแม่นยำและความเร็วคือหัวใจสำคัญในการเพิ่มประสิทธิภาพการทำงาน หนึ่งในอุปกรณ์ที่มีบทบาทสำคัญในการตรวจสอบ ตรวจวัด และควบคุมการทำงานในสายการผลิตคือ Photoelectric Sensor หรือ เซ็นเซอร์ตรวจจับด้วยแสง ซึ่งในบรรดาแบรนด์ที่ได้รับความนิยมในระดับสากล FOTEK ถือเป็นหนึ่งในผู้ผลิตที่ได้รับการยอมรับอย่างกว้างขวาง ด้วยผลิตภัณฑ์ที่มีคุณภาพสูง คุ้มค่า และหลากหลายรุ่นเพื่อตอบโจทย์การใช้งานที่แตกต่างกัน
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ (General Specifications) – FOTEK Thru-beam Type
- ชนิดเซนเซอร์: Photoelectric Sensor แบบ Thru-beam (ตัวส่งและตัวรับแยกกัน)
- ระยะตรวจจับ (Sensing Distance): ตั้งแต่ 1 เมตร ถึง 20 เมตร (ขึ้นอยู่กับรุ่น)
- แรงดันไฟฟ้า: 10–30VDC หรือ 90–250VAC (ขึ้นกับรุ่น)
- ประเภทเอาต์พุต:
- NPN / PNP (Open Collector)
- Relay Output สำหรับโหลดหนัก
- ความเร็วในการตอบสนอง: เร็วมาก มักอยู่ในระดับมิลลิวินาที
- การติดตั้งง่าย: มาพร้อม Bracket หรือรูสำหรับยึด
- มาตรฐานกันน้ำ/ฝุ่น: IP65 (ทนต่อสภาพแวดล้อมในโรงงาน)
- มี LED แสดงสถานะ: ช่วยให้ตรวจสอบการทำงานได้ง่าย
- วัสดุ: พลาสติกหรือโลหะ ขึ้นกับรุ่น ทนแรงกระแทก
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การใช้งาน (Applications):
- ตรวจจับวัตถุผ่านในสายพานการผลิต
- ตรวจจับขอบกระดาษ, ฟิล์ม, หรือกล่อง
- ใช้เชื่อมต่อกับ PLC หรือ Controller โดยตรง
- ใช้ในระบบนับชิ้นงาน, ตรวจจับการผ่านของวัตถุ
- เหมาะสำหรับเครื่องบรรจุ, เครื่องตัด, หรือระบบอัตโนมัติอื่น ๆ
- ใช้ได้ทั้งโหมด Light ON และ Dark ON (ขึ้นกับการต่อวงจร)
การบำรุงรักษา (Maintenance):
- ทำความสะอาดเลนส์ส่งและรับแสง เป็นประจำ เพื่อป้องกันฝุ่น/คราบสกปรกที่ทำให้การตรวจจับผิดพลาด
- ตรวจสอบสายไฟ: ให้แน่ใจว่าสายไม่ขาด ไม่หลวม และไม่มีการฉนวนเสื่อม
- ตรวจสอบระยะและแนวตรงของตัวส่ง-ตัวรับ: ให้ลำแสงตรงกันอย่างแม่นยำ
- ทดสอบสัญญาณเอาต์พุตเป็นระยะ: โดยใช้มัลติมิเตอร์หรือเช็คสถานะการทำงานผ่านอุปกรณ์ควบคุม
- ติดตั้งในที่ปลอดฝุ่น/ไอน้ำมากเกินไป: หลีกเลี่ยงการติดตั้งในตำแหน่งที่แสงภายนอก (เช่น แสงแดดหรือแสงอินฟราเรด) จะรบกวนลำแสงเซนเซอร์
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลเทคนิค
| รายการ | Relay Output | NPN Transistor Output |
| วิธีการส่งออก (Output method) | รีเลย์ (Relay output) | ทรานซิสเตอร์ NPN (NPN Transistor output) |
| แหล่งจ่ายไฟ (Power supply) | 10-30VDC | 10-30VDC |
| การกินกระแส (Current consumption) | Tx: ไม่เกิน 10mA ; Rx: ไม่เกิน 40mA | Tx: ไม่เกิน 10mA ; Rx: ไม่เกิน 30mA |
| เวลาตอบสนอง (Response time) | ไม่เกิน 15 ms | ไม่เกิน 5 ms |
| กระแสที่จ่ายออก (Output current) | - | ไม่เกิน 100 mA |
| ขนาดหน้าสัมผัส (Contact rated) | 2A/30VDC สูงสุด | - |
| อายุการใช้งานของรีเลย์เชิงกล (Relay life of mechanical) | ขั้นต่ำ 1 × 10⁸ ครั้ง | - |
| อายุการใช้งานของรีเลย์ทางไฟฟ้า (Relay life of electrical) | ขั้นต่ำ 5 × 10⁵ ครั้ง (ที่ 1A 30VDC) | - |
| วงจรป้องกัน (Protection circuit) | ป้องกันขั้วกลับ | ป้องกันขั้วกลับและลัดวงจรขาออก |
| วัตถุที่เล็กที่สุดที่ตรวจจับได้ (Min. sensible object) | วัตถุทึบแสงขนาดเส้นผ่านศูนย์กลาง 50Φ | วัตถุทึบแสงขนาดเส้นผ่านศูนย์กลาง 50Φ |
| ความต้านทานต่อแสง (Illumination resistance) | แสงแดด > 30,000 Lux; แสงหลอดไฟ > 10,000 Lux | แสงแดด > 30,000 Lux; แสงหลอดไฟ > 10,000 Lux |
| ความต้านทานสัญญาณรบกวน (Noise resistance) | 2kV / 1 µs | 2kV / 1 µs |
| ความสามารถต้านทาน EMC (EMC Immunity) | ESD: 8KV ระดับ 3 / EN-61000-4-2; สัญญาณรบกวน RF: 10V/M / ENV-50140; การทดสอบกระชาก: 2KV / EN61000-4-4 | เหมือนกัน |
| ความทนแรงดันไฟฟ้า (Dielectric strength) | 2.5kV / 1 นาที | 2.5kV / 1 นาที |
| ความเป็นฉนวน (Insulation strength) | 100 MΩ / 500VDC | 100 MΩ / 500VDC |
| ความทนต่อแรงสั่นสะเทือน (Vibration resistance) | 10-55Hz, 1.5mm, 2 ชม. ในแนว X/Y/Z | 10-55Hz, 1.5mm, 2 ชม. ในแนว X/Y/Z |
| การรับรอง (Approval) | CE / RoHS | CE / RoHS |
| วัสดุที่ใช้ทำตัวเครื่อง (Housing material) | ตัวเครื่อง: ABS (ทนไฟระดับ 94V0); เลนส์: PMMA | เหมือนกัน |
| ระดับการป้องกัน (Protection) | IP-67 | IP-67 |
| วิธีการเชื่อมต่อ (Connection method) | สาย 5 เส้น x 0.5m หรือ 5 เส้น x 2m | เหมือนกัน |
| สภาพการทำงาน (Operating circumstance) | -25°C ถึง +80°C; ความชื้น 35% - 85% RH | เหมือนกัน |
| การเชื่อมต่อสายไฟ (Connection) | Emitter (Tx): 2 สาย (น้ำตาล = +V, น้ำเงิน = 0V) NPN: 3 สาย (น้ำตาล = +V, น้ำเงิน = 0V, ดำ = เอาท์พุต) Relay: 5 สาย (น้ำตาล = +V, น้ำเงิน = 0V, ขาว = COM, ดำ = NO, เทา = NC) | เหมือนกัน |
