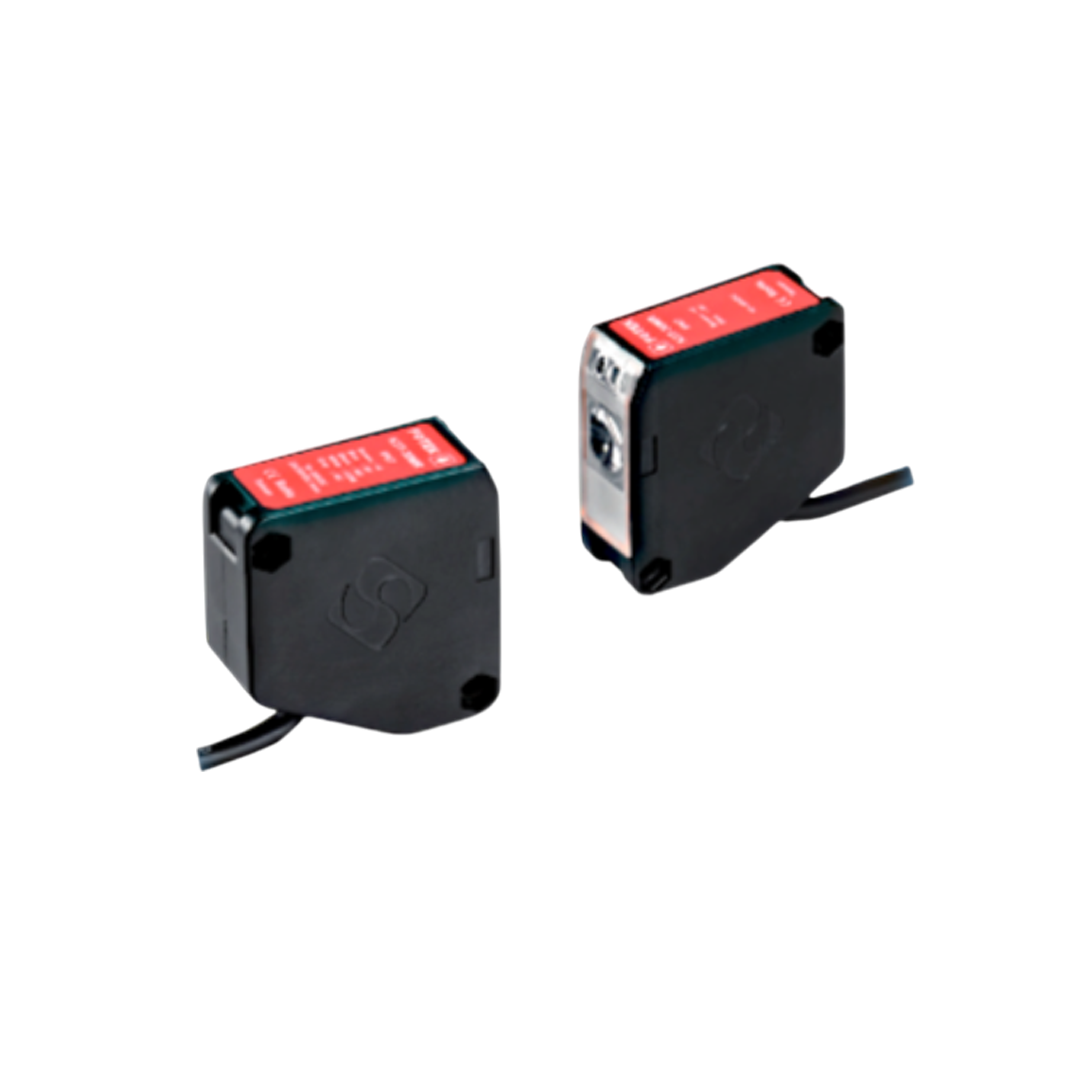

Photoelectric Sensors FOTEK K3T-10MNB Thru beam Type
Photoelectric Sensors FOTEK K3T-10MNB Thru beam Type
FOTEK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Photoelectric Sensors FOTEK K3T-10MNB Thru beam Type
FOTEK Photoelectric Sensors ตัวตรวจจับแสงอัจฉริยะสำหรับอุตสาหกรรมยุคใหม่ ในโลกของระบบอัตโนมัติและการผลิตอุตสาหกรรม ความแม่นยำและความเร็วคือหัวใจสำคัญในการเพิ่มประสิทธิภาพการทำงาน หนึ่งในอุปกรณ์ที่มีบทบาทสำคัญในการตรวจสอบ ตรวจวัด และควบคุมการทำงานในสายการผลิตคือ Photoelectric Sensor หรือ เซ็นเซอร์ตรวจจับด้วยแสง ซึ่งในบรรดาแบรนด์ที่ได้รับความนิยมในระดับสากล FOTEK ถือเป็นหนึ่งในผู้ผลิตที่ได้รับการยอมรับอย่างกว้างขวาง ด้วยผลิตภัณฑ์ที่มีคุณภาพสูง คุ้มค่า และหลากหลายรุ่นเพื่อตอบโจทย์การใช้งานที่แตกต่างกัน
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ (Specifications / Features) – FOTEK K3T-10MNB
- ประเภท: Thru-beam Type Photoelectric Sensor (ตัวส่ง-รับแยกกัน)
- รุ่น: K3T-10MNB
- ระยะตรวจจับ: สูงสุด 10 เมตร
- เอาต์พุต: NPN Open Collector (บางรุ่นอาจมี Relay ผสม — ต้องดู Datasheet)
- แรงดันไฟฟ้า: 10–30VDC
- โหลดสูงสุด: 100–200mA สำหรับ NPN
- ตอบสนองเร็ว: ประมาณ 1 มิลลิวินาทีหรือน้อยกว่า
- ไฟสถานะ: มี LED บอกสถานะการทำงาน
- การป้องกัน: IP65 (กันน้ำกันฝุ่น)
- โครงสร้างทนทาน: ใช้งานภายนอกโรงงานได้
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การใช้งาน (Applications):
- ตรวจจับวัตถุผ่านในสายพานการผลิต
- ตรวจจับขอบกระดาษ, ฟิล์ม, หรือกล่อง
- ใช้เชื่อมต่อกับ PLC หรือ Controller โดยตรง
- ใช้ในระบบนับชิ้นงาน, ตรวจจับการผ่านของวัตถุ
- เหมาะสำหรับเครื่องบรรจุ, เครื่องตัด, หรือระบบอัตโนมัติอื่น ๆ
- ใช้ได้ทั้งโหมด Light ON และ Dark ON (ขึ้นกับการต่อวงจร)
การบำรุงรักษา (Maintenance):
- ทำความสะอาดเลนส์ส่งและรับแสง เป็นประจำ เพื่อป้องกันฝุ่น/คราบสกปรกที่ทำให้การตรวจจับผิดพลาด
- ตรวจสอบสายไฟ: ให้แน่ใจว่าสายไม่ขาด ไม่หลวม และไม่มีการฉนวนเสื่อม
- ตรวจสอบระยะและแนวตรงของตัวส่ง-ตัวรับ: ให้ลำแสงตรงกันอย่างแม่นยำ
- ทดสอบสัญญาณเอาต์พุตเป็นระยะ: โดยใช้มัลติมิเตอร์หรือเช็คสถานะการทำงานผ่านอุปกรณ์ควบคุม
- ติดตั้งในที่ปลอดฝุ่น/ไอน้ำมากเกินไป: หลีกเลี่ยงการติดตั้งในตำแหน่งที่แสงภายนอก (เช่น แสงแดดหรือแสงอินฟราเรด) จะรบกวนลำแสงเซนเซอร์
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลเทคนิค
| หมวดหมู่ | รายละเอียด |
| วิธีการส่งสัญญาณ | • รีเลย์ (Relay output) • ทรานซิสเตอร์ NPN (NPN Transistor output) |
| แรงดันไฟฟ้า | 10-30 VDC |
| กระแสที่ใช้ | • รีเลย์: Tx ≤ 10mA, Rx ≤ 40mA • NPN: Tx ≤ 10mA, Rx ≤ 30mA |
| เวลาตอบสนอง | • รีเลย์: ≤ 15 ms • NPN: ≤ 5 ms |
| กระแสส่งออก | ≤ 100 mA |
| ความจุหน้าสัมผัส | ≤ 2A/30VDC |
| อายุการใช้งาน | • ทางกล: ≥ 100 ล้านครั้ง • ทางไฟฟ้า: ≥ 500,000 ครั้ง (ที่ 1A 30VDC) |
| ระบบป้องกัน | • รีเลย์: ป้องกันขั้วกลับ • NPN: ป้องกันขั้วกลับและลัดวงจร |
| วัตถุตรวจจับเล็กสุด | วัตถุทึบแสง Ø ≥ 50 มม. |
| ทนแสงรบกวน | • แสงอาทิตย์ > 30,000 Lux • แสงไฟ > 10,000 Lux |
| ทนสัญญาณรบกวน | 2 kV/1 μs |
| ทนคลื่นแม่เหล็ก | • ESD: 8 kV (Level3) • RF: 10V/m • Burst: 2 kV |
| ความแข็งแรงไฟฟ้า | ≥ 2.5 kV/1 นาที |
| ความต้านทานฉนวน | ≥ 100 MΩ/500VDC |
| ทนการสั่นสะเทือน | 10-55Hz/1.5mm, 2 ชม. ทุกแนว |
| มาตรฐานรับรอง | CE, RoHS |
| วัสดุโครงสร้าง | • ตัวเครื่อง: ABS (94V0) • เลนส์: PMMA |
| ระดับป้องกัน | IP67 |
| วิธีการเดินสาย | สายไฟ Ø5mm x 0.5m หรือ 2m |
| สภาพการทำงาน | -25°C ถึง +80°C, ความชื้น 35%-85% RH |
| การต่อสายไฟ | • Emitter (Tx): 2 สาย (น้ำตาล=+V, น้ำเงิน=0V) • NPN: 3 สาย (น้ำตาล=+V, น้ำเงิน=0V, ดำ=NPN) • รีเลย์: 5 สาย (น้ำตาล=+V, น้ำเงิน=0V, ขาว=COM, ดำ=NO, เทา=NC) |
