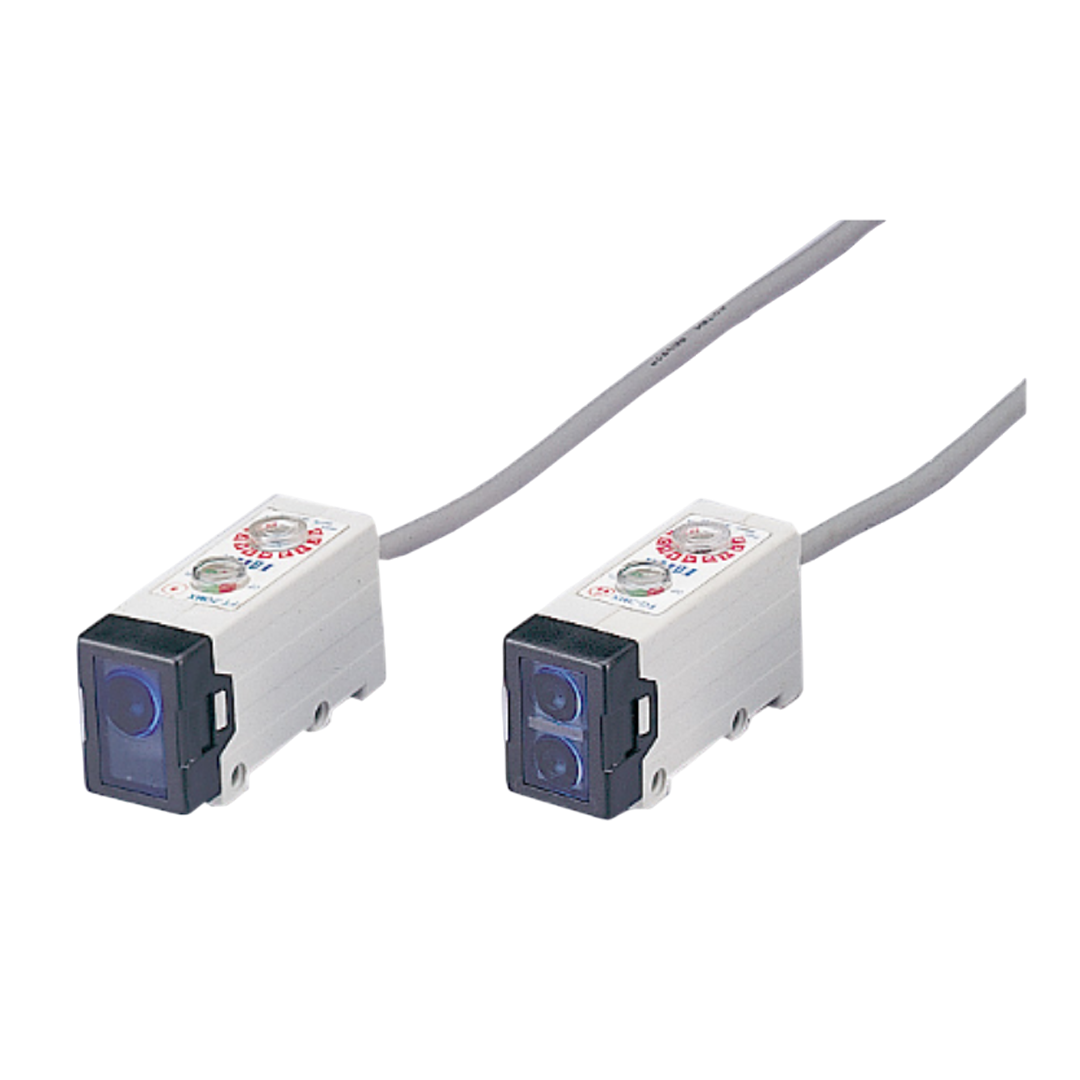

Photoelectric Sensors FOTEK FT-20MX Thru beam Type
Photoelectric Sensors FOTEK FT-20MX Thru beam Type
FOTEK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Photoelectric Sensors FOTEK FT-20MX Thru beam Type
FOTEK Photoelectric Sensors ตัวตรวจจับแสงอัจฉริยะสำหรับอุตสาหกรรมยุคใหม่ ในโลกของระบบอัตโนมัติและการผลิตอุตสาหกรรม ความแม่นยำและความเร็วคือหัวใจสำคัญในการเพิ่มประสิทธิภาพการทำงาน หนึ่งในอุปกรณ์ที่มีบทบาทสำคัญในการตรวจสอบ ตรวจวัด และควบคุมการทำงานในสายการผลิตคือ Photoelectric Sensor หรือ เซ็นเซอร์ตรวจจับด้วยแสง ซึ่งในบรรดาแบรนด์ที่ได้รับความนิยมในระดับสากล FOTEK ถือเป็นหนึ่งในผู้ผลิตที่ได้รับการยอมรับอย่างกว้างขวาง ด้วยผลิตภัณฑ์ที่มีคุณภาพสูง คุ้มค่า และหลากหลายรุ่นเพื่อตอบโจทย์การใช้งานที่แตกต่างกัน
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- Thru Beam หรือ เซนเซอร์แบบลำแสงตรงทะลุ (Emitter-Receiver Type) ใช้เซนเซอร์ 2 ตัวแยกกัน
- ตัวส่งแสง (Emitter)
- ตัวรับแสง (Receiver)
- ลำแสงจะถูกส่งจากตัว Emitter ไปยัง Receiver อย่างต่อเนื่อง
- หากมีวัตถุมาขวางลำแสง → แสงถูกตัดขาด → เซนเซอร์จะตรวจจับการมีวัตถุ
- เป็นประเภทที่ มีความแม่นยำสูงที่สุด และสามารถตรวจจับวัตถุขนาดเล็กหรือในระยะไกลได้ดีที่สุดในบรรดาเซนเซอร์แสง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การติดตั้ง
- 1. ตำแหน่งติดตั้ง
- ต้องติดตั้งตัวส่ง (Emitter) และตัวรับ (Receiver) ตรงข้ามกันโดยแม่นยำ
- ระยะห่างขึ้นอยู่กับรุ่น (เช่น 0.5 เมตร – 10 เมตร)
- 2. การต่อสาย
- เซนเซอร์ทั้ง 2 ฝั่งต้องใช้สายไฟแยกกัน:
- ตัวส่ง (Emitter)
- Brown (น้ำตาล): +V (DC 10–30V)
- Blue (ฟ้า): GND
- ตัวรับ (Receiver)
- Brown (น้ำตาล): +V
- Blue (ฟ้า): GND
- Black (ดำ): Output (NPN หรือ PNP)
- บางรุ่นอาจใช้คอนเนกเตอร์ M12 แทนสายเปลือย
- 3. การตั้งค่าความไว (Sensitivity)
- เซนเซอร์บางรุ่นสามารถปรับระดับความไวได้ (เฉพาะ Receiver)
- ใช้เพื่อให้ตอบสนองเฉพาะวัตถุที่มีขนาดหรือระยะเฉพาะ
- 4. การจัดสายและอุปกรณ์ติดตั้ง
- ใช้ขายึดที่มั่นคง, วัดแนวแสงด้วยระดับน้ำ/เลเซอร์ถ้าเป็นไปได้
- หลีกเลี่ยงสิ่งรบกวนแสง (เช่น แสงแดดตรง, แสง LED จ้า)
การใช้งานที่แนะนำ
- ตรวจจับวัตถุขนาดเล็กมาก เช่น เข็ม, สายไฟ, แท่งโลหะ
- ใช้ในสายพานความเร็วสูง
- ใช้ในระบบนับจำนวน (Counting), ตรวจสอบความเร็ว, การเข้ารหัส (Encoder Trigger)
- เหมาะสำหรับวัตถุโปร่งใสที่ Reflex Type ตรวจจับได้ยาก
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลเทคนิค
| แรงดันไฟฟ้าที่ใช้งาน (Operating Voltage) | 10-30 VDC ; Ripple < 20% จาก Peak to Peak |
| วิธีการเอาท์พุท (Output Method) | NPN & PNP Two Output (เอาท์พุทแบบ NPN และ PNP สองแบบ) |
| สถานะเอาท์พุท (Output Status) | NO < Normal Open >, NC Type Available Also (ปกติเปิด, มีแบบปกติปิดให้เลือก) |
| กระแสเอาท์พุท (Output Current) | 150mA max. (สูงสุด 150 มิลลิแอมป์) |
| วงจรป้องกัน (Protection Circuit) | Short Circuit & Polarity Reversed Protection (ป้องกันการลัดวงจรและการต่อสายผิดขั้ว) |
| แรงดันตกค้าง (Residual Voltage) | 0.8V max. (สูงสุด 0.8 โวลต์) |
| กระแสรั่วไหล (Leakage Current) | 0.8mA max. (สูงสุด 0.8 มิลลิแอมป์) |
| ตัวปรับความไว (Sensitivity Adjuster) | 270° Trimmer (ตัวปรับแบบหมุน 270 องศา) |
| เวลาตอบสนอง (Response Time) | 2ms Max. (สูงสุด 2 มิลลิวินาที) |
| ฮิสเทอรีซิส (Hysteresis) | 10% of Sensing Distance Max. (10% ของระยะตรวจจับสูงสุด) |
| ตัวปล่อยแสง (Emitter) | Infrared LED (หลอด LED อินฟราเรด) |
| ความสว่าง (Illumination) | Sunlight < 50,000 Lux. ; Lamplight < 10,000 Lux. (แสงอาทิตย์น้อยกว่า 50,000 ลักซ์; แสงไฟน้อยกว่า 10,000 ลักซ์) |
| วิธีการเชื่อมต่อ (Connection Method) | 4 Cores / Φ 5.0 X 2m (4 สาย / เส้นผ่านศูนย์กลาง 5.0 มม. ยาว 2 เมตร) |
| วัสดุตัวเรือน (Housing Material) | Intensive PBT (PBT คุณภาพสูง) |
| อุณหภูมิ/ความชื้นในการทำงาน (Operating Temp./Hum.) | -20℃~+60℃ ; 35%~85% RH (อุณหภูมิ -20 ถึง +60 องศาเซลเซียส; ความชื้นสัมพัทธ์ 35% ถึง 85%) |
| ระดับการป้องกัน (Protection Class) | IP-65 |
