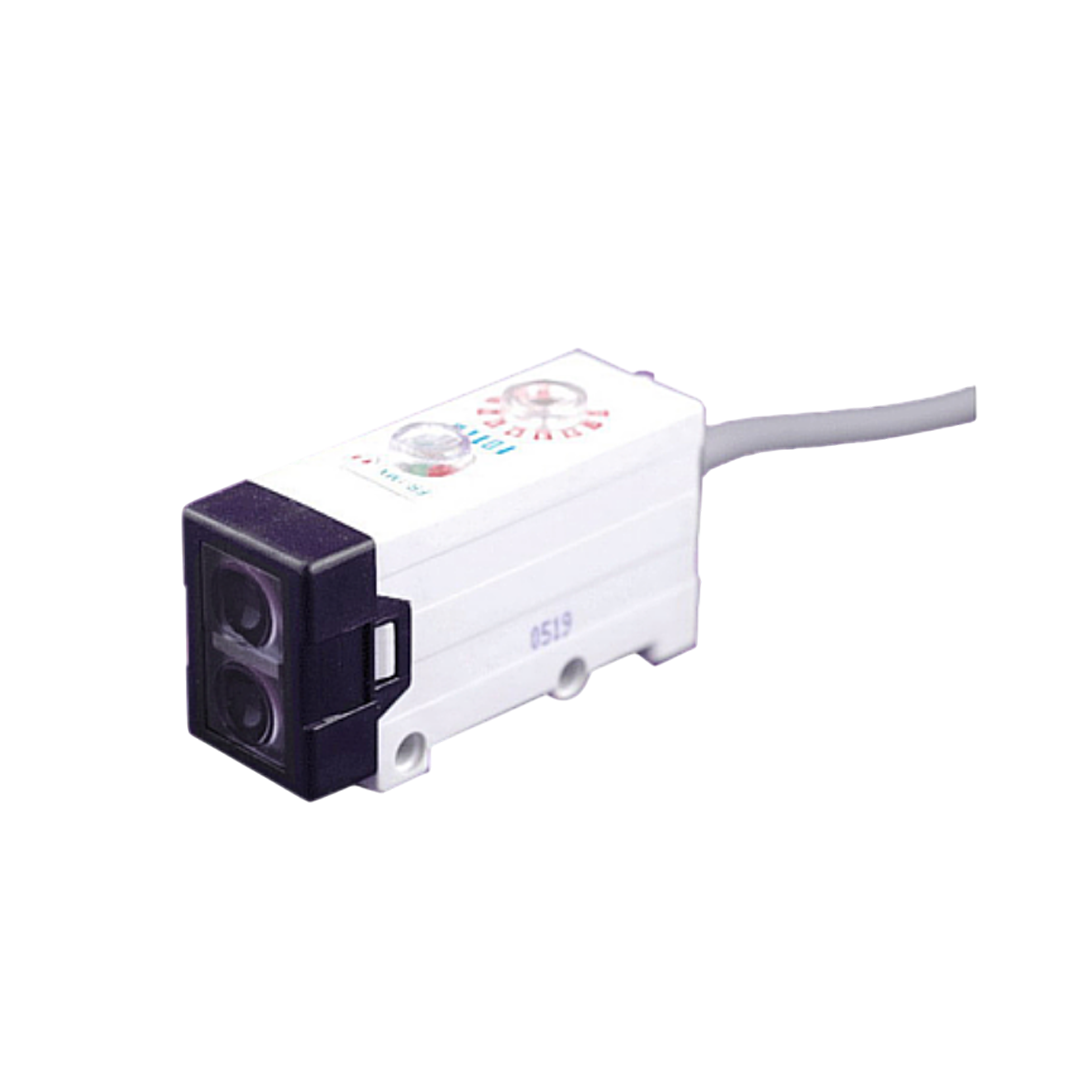

Photoelectric Sensors FOTEK FR-1MX Reflex Type
Photoelectric Sensors FOTEK FR-1MX Reflex Type
FOTEK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Photoelectric Sensors FOTEK FR-1MX Reflex Type
FOTEK Photoelectric Sensors ตัวตรวจจับแสงอัจฉริยะสำหรับอุตสาหกรรมยุคใหม่ ในโลกของระบบอัตโนมัติและการผลิตอุตสาหกรรม ความแม่นยำและความเร็วคือหัวใจสำคัญในการเพิ่มประสิทธิภาพการทำงาน หนึ่งในอุปกรณ์ที่มีบทบาทสำคัญในการตรวจสอบ ตรวจวัด และควบคุมการทำงานในสายการผลิตคือ Photoelectric Sensor หรือ เซ็นเซอร์ตรวจจับด้วยแสง ซึ่งในบรรดาแบรนด์ที่ได้รับความนิยมในระดับสากล FOTEK ถือเป็นหนึ่งในผู้ผลิตที่ได้รับการยอมรับอย่างกว้างขวาง ด้วยผลิตภัณฑ์ที่มีคุณภาพสูง คุ้มค่า และหลากหลายรุ่นเพื่อตอบโจทย์การใช้งานที่แตกต่างกัน
คุณสมบัติ
คุณสมบัติ
Reflex Type
- เป็นเซนเซอร์ที่ ใช้ตัวสะท้อน (Reflector) ร่วมกับเซนเซอร์ในตัวเดียวกัน ทั้งตัวส่ง (Emitter) และตัวรับ (Receiver) อยู่ภายในตัวเดียวกัน
- เซนเซอร์จะส่งแสงออกไปยัง รีเฟล็กเตอร์ และรับแสงที่สะท้อนกลับมา
- หากมีวัตถุขวางระหว่างทาง → แสงสะท้อนจะขาดหายไป → เซนเซอร์จะส่งสัญญาณ "มีวัตถุ"
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การติดตั้ง
- 1. ตำแหน่งและระยะ
- วางเซนเซอร์หันตรงไปที่รีเฟล็กเตอร์
- ระยะที่เหมาะสมขึ้นกับรุ่น (โดยทั่วไป 10–200 ซม.)
- หลีกเลี่ยงมุมเอียงหรือการเบี่ยงจากแนวศูนย์กลาง
- 2. การจัดวางรีเฟล็กเตอร์
- ควรใช้รีเฟล็กเตอร์ที่แนะนำโดย FOTEK เท่านั้น (รุ่น PR, RA หรือชนิดติดกาว)
- พื้นผิวควรสะอาด ไม่มีฝุ่นหรือหยดน้ำเกาะ
- 3. การต่อสายไฟ
- มาตรฐานทั่วไปของ FOTEK:
- Brown (สีน้ำตาล): V+ (แรงดันจ่าย)
- Blue (สีฟ้า): GND
- Black (สีดำ): Output (NPN หรือ PNP ตามรุ่น)
- บางรุ่นอาจมีสายขาวสำหรับตั้งค่า Teach หรือฟังก์ชันเสริม
- 4. การปรับแต่ง
- ปรับ Sensitivity (ถ้ามี) โดยหมุนปุ่มปรับ
- ทดสอบการตอบสนองโดยมีและไม่มีวัตถุขวาง
- บางรุ่นมีไฟ LED แสดงสถานะ (ไฟแดงเมื่อมีวัตถุ)
การใช้งานที่เหมาะสม
- ตรวจจับวัตถุผ่านสายพาน
- ตรวจวัดกล่อง, ซอง, หรือบรรจุภัณฑ์ที่เคลื่อนผ่าน
- เหมาะกับการตรวจจับในระยะกลาง
- ใช้ได้กับวัตถุหลายชนิด (ทึบแสง, มันวาว, หรือโปร่งใสบางระดับ)
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลเทคนิค
| แรงดันไฟฟ้าที่ใช้งาน (Operating Voltage) | 10-30 VDC ; Ripple < 20% จาก Peak to Peak |
| วิธีการเอาท์พุท (Output Method) | NPN & PNP Two Output (เอาท์พุทแบบ NPN และ PNP สองแบบ) |
| สถานะเอาท์พุท (Output Status) | NO < Normal Open >, NC Type Available Also (ปกติเปิด, มีแบบปกติปิดให้เลือก) |
| กระแสเอาท์พุท (Output Current) | 150mA max. (สูงสุด 150 มิลลิแอมป์) |
| วงจรป้องกัน (Protection Circuit) | Short Circuit & Polarity Reversed Protection (ป้องกันการลัดวงจรและการต่อสายผิดขั้ว) |
| แรงดันตกค้าง (Residual Voltage) | 0.8V max. (สูงสุด 0.8 โวลต์) |
| กระแสรั่วไหล (Leakage Current) | 0.8mA max. (สูงสุด 0.8 มิลลิแอมป์) |
| ตัวปรับความไว (Sensitivity Adjuster) | 270° Trimmer (ตัวปรับแบบหมุน 270 องศา) |
| เวลาตอบสนอง (Response Time) | 2ms Max. (สูงสุด 2 มิลลิวินาที) |
| ฮิสเทอรีซิส (Hysteresis) | 10% of Sensing Distance Max. (10% ของระยะตรวจจับสูงสุด) |
| ตัวปล่อยแสง (Emitter) | Infrared LED (หลอด LED อินฟราเรด) |
| ความสว่าง (Illumination) | Sunlight < 50,000 Lux. ; Lamplight < 10,000 Lux. (แสงอาทิตย์น้อยกว่า 50,000 ลักซ์; แสงไฟน้อยกว่า 10,000 ลักซ์) |
| วิธีการเชื่อมต่อ (Connection Method) | 4 Cores / Φ 5.0 X 2m (4 สาย / เส้นผ่านศูนย์กลาง 5.0 มม. ยาว 2 เมตร) |
| วัสดุตัวเรือน (Housing Material) | Intensive PBT (PBT คุณภาพสูง) |
| อุณหภูมิ/ความชื้นในการทำงาน (Operating Temp./Hum.) | -20℃~+60℃ ; 35%~85% RH (อุณหภูมิ -20 ถึง +60 องศาเซลเซียส; ความชื้นสัมพัทธ์ 35% ถึง 85%) |
| ระดับการป้องกัน (Protection Class) | IP-65 |
