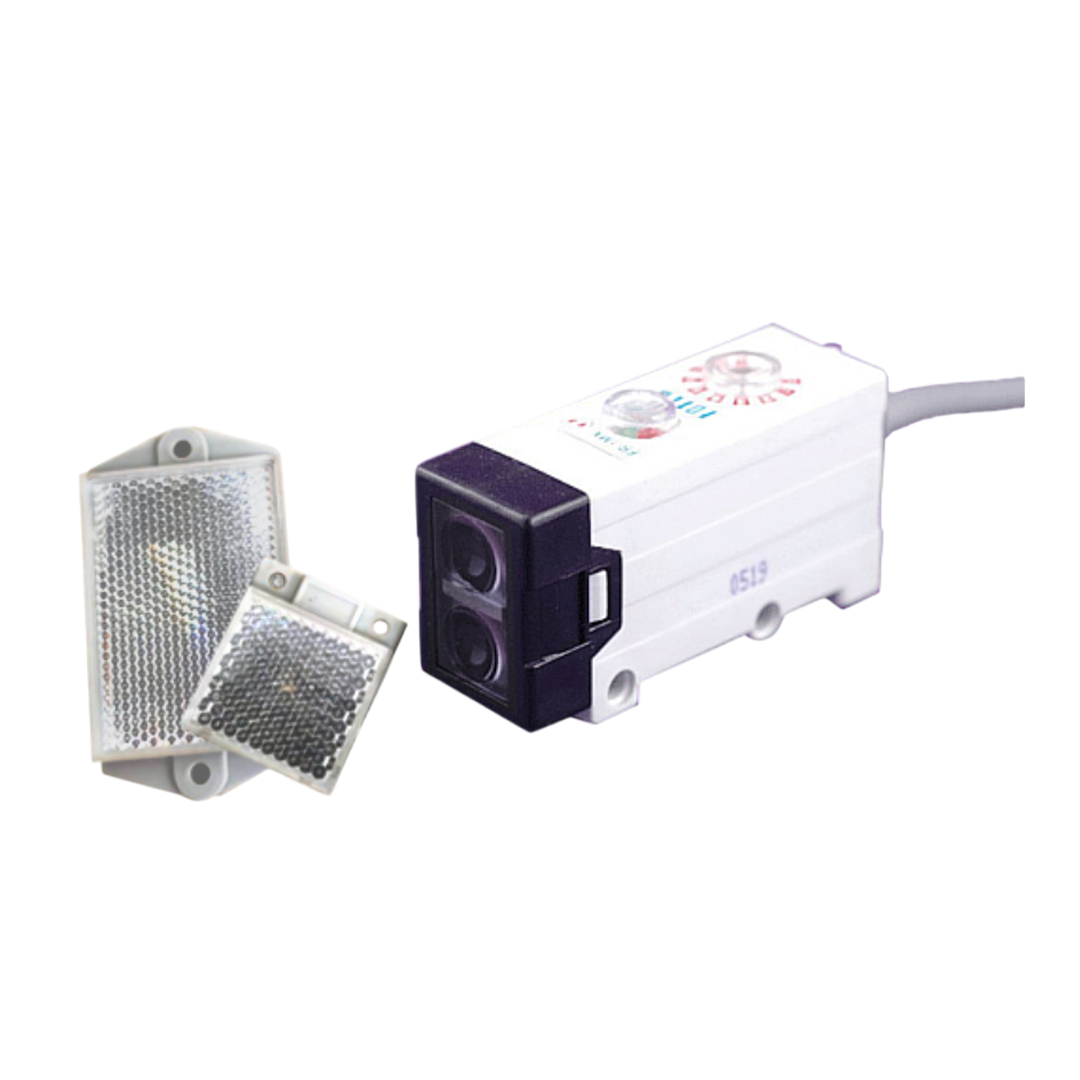

Photoelectric Sensors FOTEK FG-3MX-V Mirror Reflex Type
Photoelectric Sensors FOTEK FG-3MX-V Mirror Reflex Type
FOTEK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Photoelectric Sensors FOTEK FG-3MX-V Mirror Reflex Type
FOTEK Photoelectric Sensors ตัวตรวจจับแสงอัจฉริยะสำหรับอุตสาหกรรมยุคใหม่ ในโลกของระบบอัตโนมัติและการผลิตอุตสาหกรรม ความแม่นยำและความเร็วคือหัวใจสำคัญในการเพิ่มประสิทธิภาพการทำงาน หนึ่งในอุปกรณ์ที่มีบทบาทสำคัญในการตรวจสอบ ตรวจวัด และควบคุมการทำงานในสายการผลิตคือ Photoelectric Sensor หรือ เซ็นเซอร์ตรวจจับด้วยแสง ซึ่งในบรรดาแบรนด์ที่ได้รับความนิยมในระดับสากล FOTEK ถือเป็นหนึ่งในผู้ผลิตที่ได้รับการยอมรับอย่างกว้างขวาง ด้วยผลิตภัณฑ์ที่มีคุณภาพสูง คุ้มค่า และหลากหลายรุ่นเพื่อตอบโจทย์การใช้งานที่แตกต่างกัน
คุณสมบัติ
คุณสมบัติ
จุดเด่น
- ใช้ กระจกสะท้อนแสง เป็นตัวสะท้อนลำแสงกลับมายังตัวรับในเซนเซอร์
- ไม่ต้องใช้ 2 ฝั่งของเซนเซอร์ ทำให้ติดตั้งง่ายกว่า Thru-beam
- เหมาะกับพื้นที่แคบหรือจุดที่ไม่สะดวกเดินสายทั้งสองฝั่ง
- รองรับการตรวจจับระยะกลางถึงไกล (0.1 – 5 เมตร แล้วแต่รุ่น)
- ใช้ได้กับวัตถุทึบแสงทุกชนิด รวมถึงขนาดเล็ก
- มีรุ่นที่เป็น Polarized Mirror Reflex สำหรับแยกวัตถุสะท้อนแสง (เช่น ฟอยล์หรือโลหะ)
- มี LED แสดงสถานะการทำงาน
- เอาต์พุต NPN / PNP / Relay
- ระดับ IP65–IP67 ป้องกันฝุ่น น้ำ
- ใช้ไฟเลี้ยง 10–30VDC หรือ 90–250VAC (ตามรุ่น)
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การติดตั้ง (Installation Guidelines)
- วางให้เซนเซอร์และรีเฟล็กเตอร์ตรงกันอย่างแม่นยำ
- ระยะห่างที่แนะนำ: ตรวจสอบจากคู่มือ (โดยทั่วไปอยู่ที่ 10–100 ซม.)
- หลีกเลี่ยงการติดตั้งใกล้แสงจ้า เช่น แสงแดดตรง ๆ
- ใช้ขายึดหรือโครงที่มั่นคง ไม่ให้สั่นหรือขยับได้ง่าย
- สายสัญญาณควรเดินให้พ้นจากแหล่งสัญญาณรบกวน (เช่น มอเตอร์, สายไฟแรงสูง)
- หมุนปุ่มปรับเซนซิทิวิตี (sensitivity) หากเซนเซอร์มี
- ทดสอบการตอบสนองโดยมีและไม่มีวัตถุขวาง
การใช้งานทั่วไป
- ตรวจจับวัตถุผ่านสายพานลำเลียง
- ตรวจจับตำแหน่งของกล่อง/สินค้า
- ตรวจจับการมีหรือไม่มีวัตถุในจุดที่กำหนด
- ใช้กับงานบรรจุภัณฑ์, เครื่องจักรอัตโนมัติ, คอนเวเยอร์
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลเทคนิค
| แรงดันไฟฟ้าที่ใช้งาน (Operating Voltage) | 10-30 VDC ; Ripple < 20% จาก Peak to Peak |
| วิธีการเอาท์พุท (Output Method) | NPN & PNP Two Output (เอาท์พุทแบบ NPN และ PNP สองแบบ) |
| สถานะเอาท์พุท (Output Status) | NO < Normal Open >, NC Type Available Also (ปกติเปิด, มีแบบปกติปิดให้เลือก) |
| กระแสเอาท์พุท (Output Current) | 150mA max. (สูงสุด 150 มิลลิแอมป์) |
| วงจรป้องกัน (Protection Circuit) | Short Circuit & Polarity Reversed Protection (ป้องกันการลัดวงจรและการต่อสายผิดขั้ว) |
| แรงดันตกค้าง (Residual Voltage) | 0.8V max. (สูงสุด 0.8 โวลต์) |
| กระแสรั่วไหล (Leakage Current) | 0.8mA max. (สูงสุด 0.8 มิลลิแอมป์) |
| ตัวปรับความไว (Sensitivity Adjuster) | 270° Trimmer (ตัวปรับแบบหมุน 270 องศา) |
| เวลาตอบสนอง (Response Time) | 2ms Max. (สูงสุด 2 มิลลิวินาที) |
| ฮิสเทอรีซิส (Hysteresis) | 10% of Sensing Distance Max. (10% ของระยะตรวจจับสูงสุด) |
| ตัวปล่อยแสง (Emitter) | Infrared LED (หลอด LED อินฟราเรด) |
| ความสว่าง (Illumination) | Sunlight < 50,000 Lux. ; Lamplight < 10,000 Lux. (แสงอาทิตย์น้อยกว่า 50,000 ลักซ์; แสงไฟน้อยกว่า 10,000 ลักซ์) |
| วิธีการเชื่อมต่อ (Connection Method) | 4 Cores / Φ 5.0 X 2m (4 สาย / เส้นผ่านศูนย์กลาง 5.0 มม. ยาว 2 เมตร) |
| วัสดุตัวเรือน (Housing Material) | Intensive PBT (PBT คุณภาพสูง) |
| อุณหภูมิ/ความชื้นในการทำงาน (Operating Temp./Hum.) | -20℃~+60℃ ; 35%~85% RH (อุณหภูมิ -20 ถึง +60 องศาเซลเซียส; ความชื้นสัมพัทธ์ 35% ถึง 85%) |
| ระดับการป้องกัน (Protection Class) | IP-65 |
