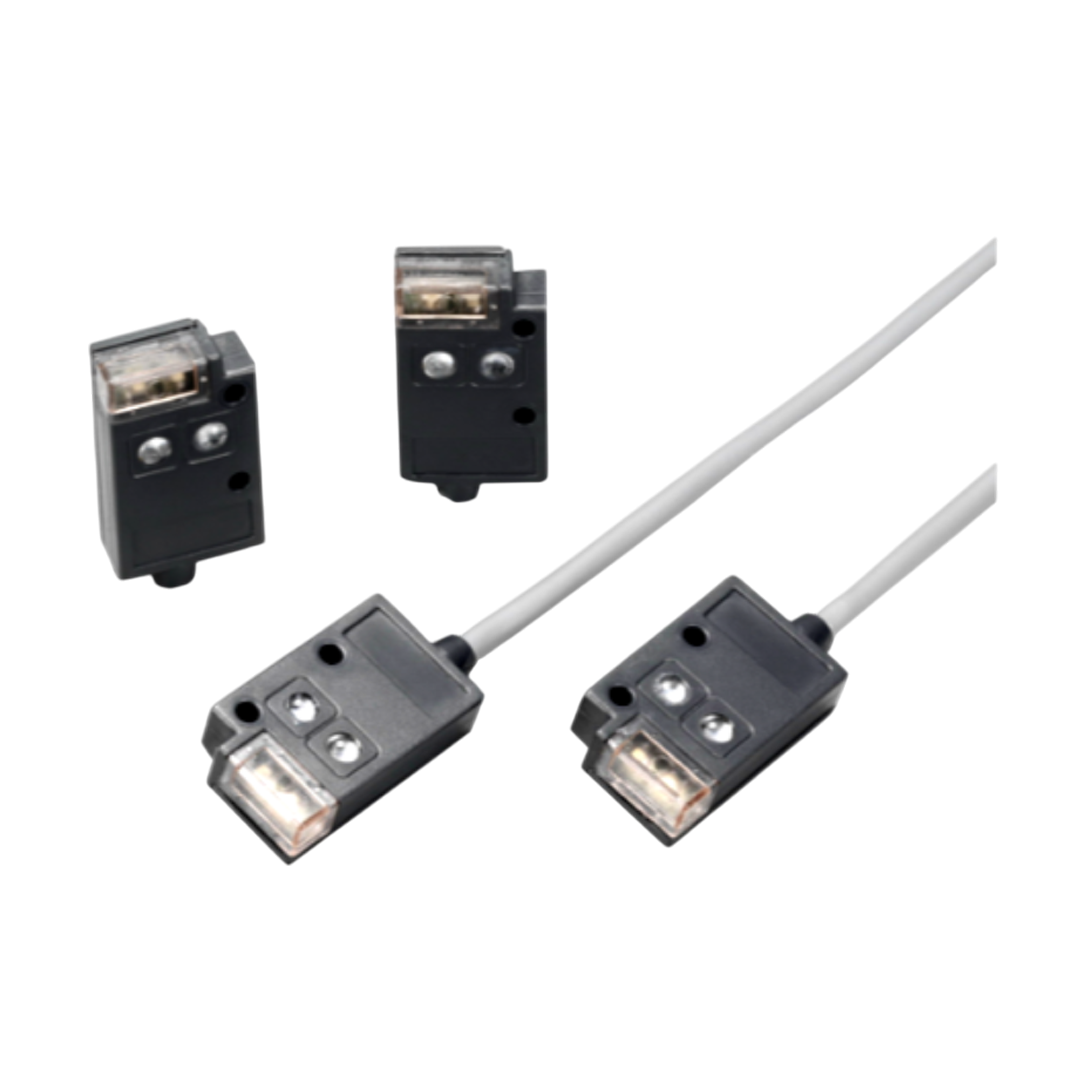

Photoelectric Sensors FOTEK EX-07N Limited distance reflex Type
Photoelectric Sensors FOTEK EX-07N Limited distance reflex Type
FOTEK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Photoelectric Sensors FOTEK EX-07N Limited distance reflex Type
FOTEK Photoelectric Sensors ตัวตรวจจับแสงอัจฉริยะสำหรับอุตสาหกรรมยุคใหม่ ในโลกของระบบอัตโนมัติและการผลิตอุตสาหกรรม ความแม่นยำและความเร็วคือหัวใจสำคัญในการเพิ่มประสิทธิภาพการทำงาน หนึ่งในอุปกรณ์ที่มีบทบาทสำคัญในการตรวจสอบ ตรวจวัด และควบคุมการทำงานในสายการผลิตคือ Photoelectric Sensor หรือ เซ็นเซอร์ตรวจจับด้วยแสง ซึ่งในบรรดาแบรนด์ที่ได้รับความนิยมในระดับสากล FOTEK ถือเป็นหนึ่งในผู้ผลิตที่ได้รับการยอมรับอย่างกว้างขวาง ด้วยผลิตภัณฑ์ที่มีคุณภาพสูง คุ้มค่า และหลากหลายรุ่นเพื่อตอบโจทย์การใช้งานที่แตกต่างกัน
คุณสมบัติ
คุณสมบัติ
Limited Distance Reflex คืออะไร?
เซนเซอร์ชนิดนี้คล้ายกับแบบ Mirror Reflex แต่ถูกออกแบบให้มี ระยะตรวจจับสั้นกว่า (Short-range) และมัก ไม่ใช้รีเฟล็กเตอร์แยกต่างหาก แต่ใช้การสะท้อนจากพื้นผิวของวัตถุเองเหมาะกับการตรวจจับวัตถุในระยะใกล้ เช่น บนสายพานหรือโต๊ะทำงานอัตโนมัติ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การติดตั้ง
- ระยะตรวจจับ: โดยทั่วไปอยู่ที่ 5–30 มม. ขึ้นกับรุ่น
- ระยะตรวจจับ: ระยะสั้นกว่าแบบ Mirror Reflex มาก
- อ่านค่าที่แน่นอนจาก Datasheet รุ่นนั้น ๆ
- ติดตั้งให้ตัวเซนเซอร์หันไปยังพื้นผิววัตถุโดยตรง
- พื้นผิววัตถุต้องสามารถสะท้อนแสงบางส่วนได้ (พื้นผิวมันเงา, สีอ่อน)
- หลีกเลี่ยงวัตถุที่ดูดซับแสง เช่น สีดำด้าน หรือวัสดุโปร่งใส
- ตำแหน่งและมุมของวัตถุมีผลต่อการสะท้อนและการตรวจจับ
- ให้แน่ใจว่าแสงสามารถสะท้อนกลับเข้าตัวรับภายในเซนเซอร์
- ปฏิบัติตามสีสายที่ระบุในคู่มือ เช่น:
- สีน้ำตาล = V+
- สีฟ้า = GND
- สีดำ = Output (NPN/PNP ตามรุ่น)
- หลีกเลี่ยงสายรบกวนสูง เช่น สายพาวเวอร์แรงดันสูง
การใช้งานที่แนะนำ
- ตรวจจับวัตถุในเครื่องบรรจุภัณฑ์
- ใช้กับชิ้นงานขนาดเล็ก
- ตรวจสอบการมีหรือไม่มีชิ้นส่วนในจุดใกล้มาก
- งานประกอบ SMT, ชิ้นส่วนอิเล็กทรอนิกส์
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลเทคนิค
| Operating voltage (แรงดันไฟฟ้าใช้งาน) | 10 ~ 30 VDC |
| Current consumption (การใช้กระแสไฟฟ้า) | 30mA max. |
| Output current (กระแสไฟฟ้าขาออก) | 150 mA max. |
| Response time (เวลาตอบสนอง) | 5 ms max. |
| Protection circuit (วงจรป้องกัน) | Short circuit & polarity reversed (ลัดวงจรและป้องกันการต่อสายไฟกลับขั้ว) |
| Voltage drop (แรงดันไฟฟ้าตก) | 0.8V max. |
| Residual voltage (แรงดันไฟฟ้าตกค้าง) | 0.1V max. |
| Leakage current (กระแสไฟฟ้ารั่ว) | 0.1mA max. |
| EMC Immunity (ภูมิคุ้มกัน EMC) | ESD : 8 KV Air Discharge (Level3) / EN-61000-4-2 : RF Interference 10V / M / ENV-50140 : Burst test : 2KV / EN61000-4-4 |
| Protection class (ระดับการป้องกัน) | IP-65 |
| Approval (การรับรอง) | CE / RoHS |
| Illumination (ความทนทานต่อแสง) | Sunlight >20,000 Lux. : Lamplight >5,000 Lux. (แสงอาทิตย์ >20,000 ลักซ์ : แสงไฟ >5,000 ลักซ์) |
| Operating temp (อุณหภูมิใช้งาน) | -20°C ~ +80°C : 35 ~ 85%RH |
| Housing material (วัสดุตัวเรือน) | ABS (UL-94V0) : Lenz : PC |
