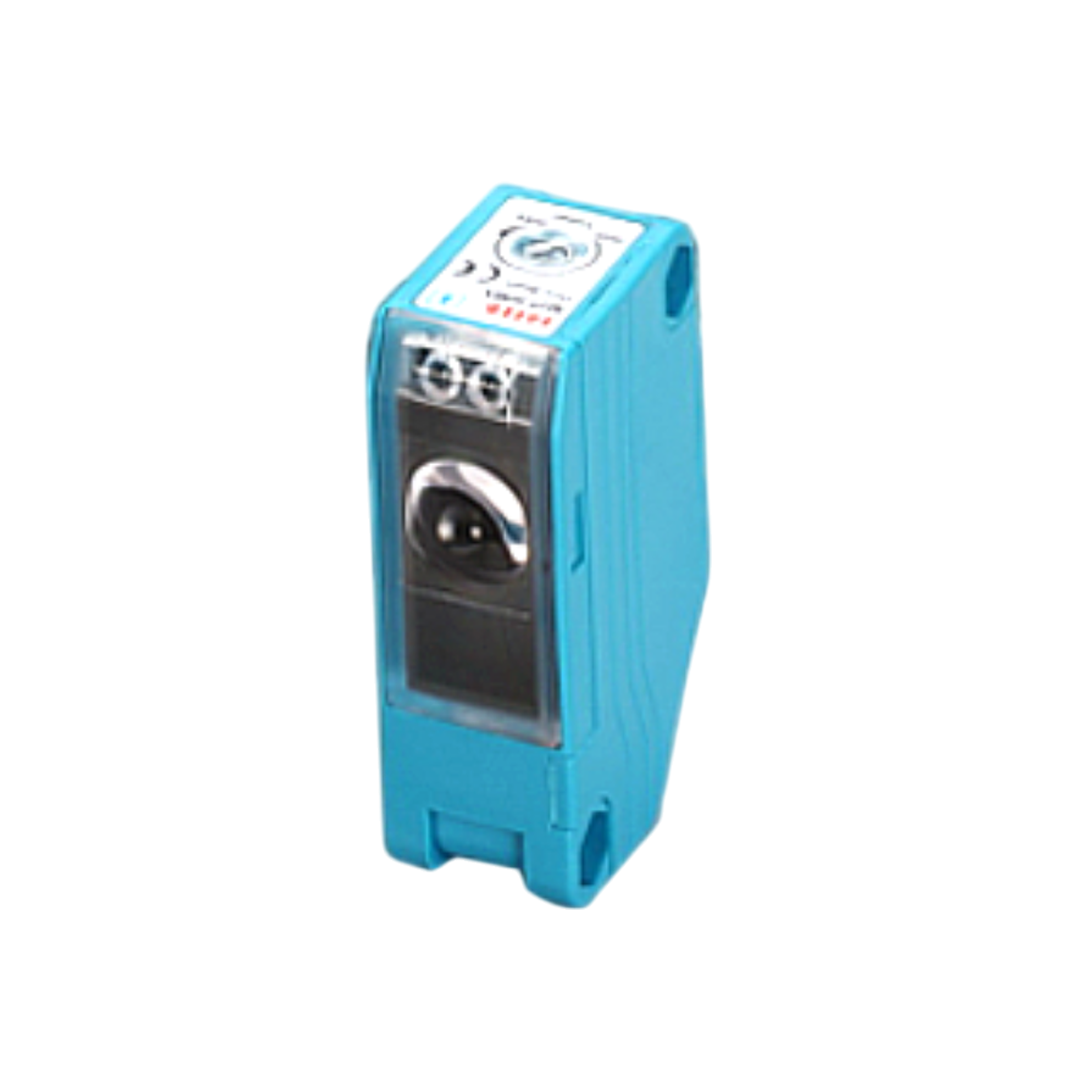

Photoelectric Sensors FOTEK E3R-60X Reflex Type
Photoelectric Sensors FOTEK E3R-60X Reflex Type
FOTEK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Photoelectric Sensors FOTEK E3R-60X Reflex Type
FOTEK Photoelectric Sensors ตัวตรวจจับแสงอัจฉริยะสำหรับอุตสาหกรรมยุคใหม่ ในโลกของระบบอัตโนมัติและการผลิตอุตสาหกรรม ความแม่นยำและความเร็วคือหัวใจสำคัญในการเพิ่มประสิทธิภาพการทำงาน หนึ่งในอุปกรณ์ที่มีบทบาทสำคัญในการตรวจสอบ ตรวจวัด และควบคุมการทำงานในสายการผลิตคือ Photoelectric Sensor หรือ เซ็นเซอร์ตรวจจับด้วยแสง ซึ่งในบรรดาแบรนด์ที่ได้รับความนิยมในระดับสากล FOTEK ถือเป็นหนึ่งในผู้ผลิตที่ได้รับการยอมรับอย่างกว้างขวาง ด้วยผลิตภัณฑ์ที่มีคุณภาพสูง คุ้มค่า และหลากหลายรุ่นเพื่อตอบโจทย์การใช้งานที่แตกต่างกัน
คุณสมบัติ
คุณสมบัติ
Reflex Type
- เป็นเซนเซอร์ที่ ใช้ตัวสะท้อน (Reflector) ร่วมกับเซนเซอร์ในตัวเดียวกัน ทั้งตัวส่ง (Emitter) และตัวรับ (Receiver) อยู่ภายในตัวเดียวกัน
- เซนเซอร์จะส่งแสงออกไปยัง รีเฟล็กเตอร์ และรับแสงที่สะท้อนกลับมา
- หากมีวัตถุขวางระหว่างทาง → แสงสะท้อนจะขาดหายไป → เซนเซอร์จะส่งสัญญาณ "มีวัตถุ"
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การติดตั้ง
- 1. ตำแหน่งและระยะ
- วางเซนเซอร์หันตรงไปที่รีเฟล็กเตอร์
- ระยะที่เหมาะสมขึ้นกับรุ่น (โดยทั่วไป 10–200 ซม.)
- หลีกเลี่ยงมุมเอียงหรือการเบี่ยงจากแนวศูนย์กลาง
- 2. การจัดวางรีเฟล็กเตอร์
- ควรใช้รีเฟล็กเตอร์ที่แนะนำโดย FOTEK เท่านั้น (รุ่น PR, RA หรือชนิดติดกาว)
- พื้นผิวควรสะอาด ไม่มีฝุ่นหรือหยดน้ำเกาะ
- 3. การต่อสายไฟ
- มาตรฐานทั่วไปของ FOTEK:
- Brown (สีน้ำตาล): V+ (แรงดันจ่าย)
- Blue (สีฟ้า): GND
- Black (สีดำ): Output (NPN หรือ PNP ตามรุ่น)
- บางรุ่นอาจมีสายขาวสำหรับตั้งค่า Teach หรือฟังก์ชันเสริม
- 4. การปรับแต่ง
- ปรับ Sensitivity (ถ้ามี) โดยหมุนปุ่มปรับ
- ทดสอบการตอบสนองโดยมีและไม่มีวัตถุขวาง
- บางรุ่นมีไฟ LED แสดงสถานะ (ไฟแดงเมื่อมีวัตถุ)
การใช้งานที่เหมาะสม
- ตรวจจับวัตถุผ่านสายพาน
- ตรวจวัดกล่อง, ซอง, หรือบรรจุภัณฑ์ที่เคลื่อนผ่าน
- เหมาะกับการตรวจจับในระยะกลาง
- ใช้ได้กับวัตถุหลายชนิด (ทึบแสง, มันวาว, หรือโปร่งใสบางระดับ)
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลเทคนิค
| Operating voltage | 20~260VAC/DC |
| Current consumption | 2VA max. |
| Output method | relay (1c) |
| Contact rated | 1A / 250VAC ; 2A / 30VDC (Resistance load) |
| Life of relay | Electronic : 107 times ; Mechanic : 107 times |
| Response time | 10 ms max. |
| Illumination | lamplight < 10,000 Lux ; Sunlight < 30,000 Lux |
| Connection method | 5 core / 6 core 2m cable ; oil proof |
| Insulation resistance | 100MΩ / 500VDC |
| Dielectric strength | 2.5KV / 1 minute min. |
| EMC standard | ESD : 8 KV air discharge (level 3) / EN-61000-4-2 |
| RF interference : 10V / M / ENV-50140 | |
| Burst test : 2KV / EN-61000-4-4 | |
| Vibration resistance | 10 ~ 55Hz / 1.5 mm, 2 hours in XYZ direction |
| Housing material | Intensive ABS |
| Protection class | IP-66 |
| Operating circumstance | -20 °C ~ +60 °C ; 35% ~ 85% RH |
