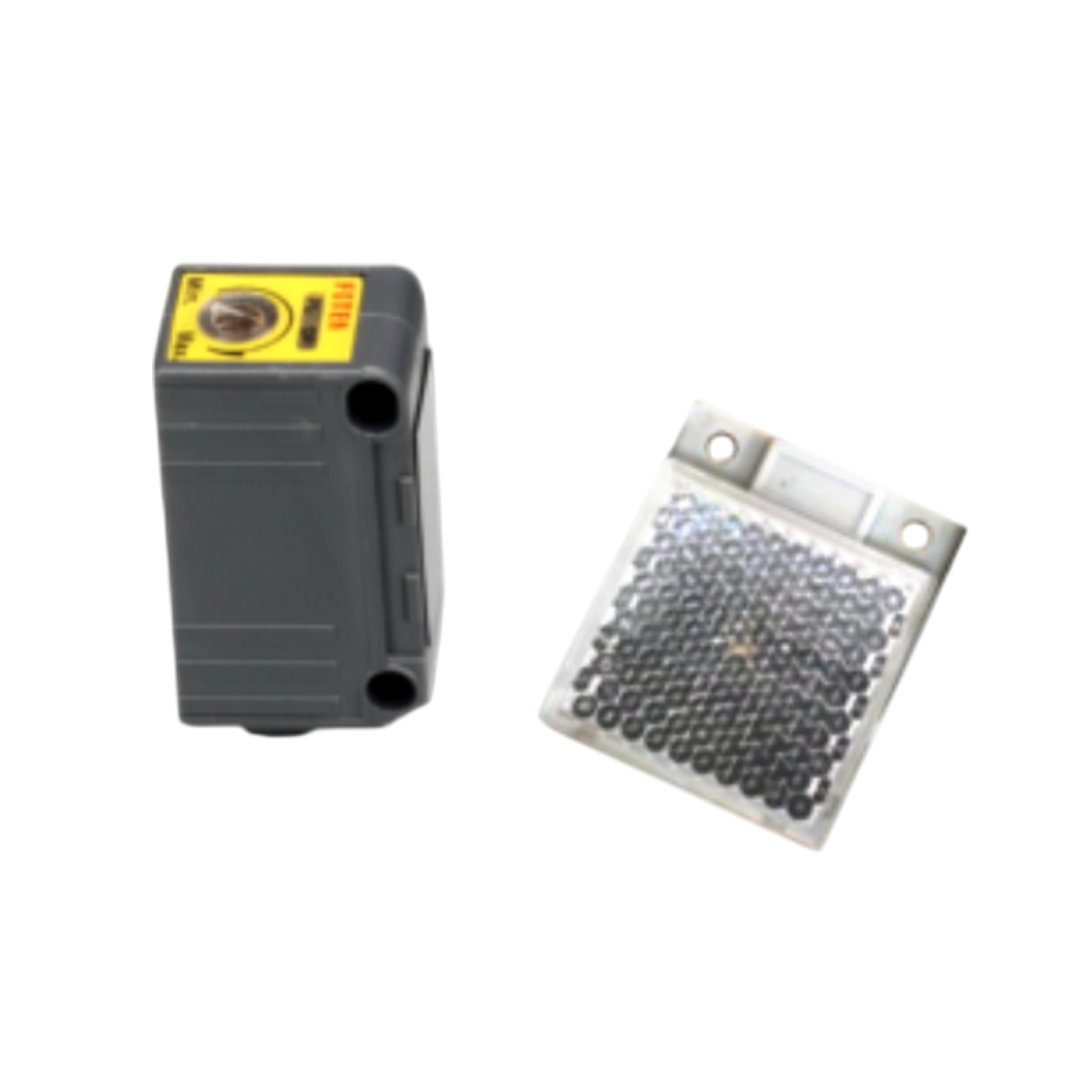

Photoelectric Sensors FOTEK E2G-1MRMirror Reflex Type

FOTEK – Photoelectric Sensor: Mirror Reflex Type

• ใช้ หัวเซนเซอร์เพียงตัวเดียว สำหรับทั้งส่งและรับสัญญาณแสง
• ต้องมี Reflector (กระจกสะท้อน) ติดตั้งฝั่งตรงข้าม
• เมื่อวัตถุผ่านระหว่างเซนเซอร์กับ Reflector → ลำแสงถูกบัง → เซนเซอร์ตรวจจับได้
• หัวเซนเซอร์ปล่อยลำแสงอินฟราเรดไปยัง Reflector
• Reflector สะท้อนลำแสงกลับมายังตัวเซนเซอร์
• ถ้ามีวัตถุบังแสง → ลำแสงไม่สะท้อนกลับ → เซนเซอร์ "ตรวจจับ" วัตถุนั้น
• ใช้งานง่ายเพราะมีเซนเซอร์ตัวเดียว
• จำเป็นต้องใช้ Reflector ที่ถูกต้อง

การติดตั้ง

• ติดตั้งเซนเซอร์ และ Reflector ให้อยู่ในแนวตรง (face-to-face)
• ระยะตรวจจับโดยทั่วไป: 0.1–3 เมตร (ขึ้นกับรุ่นและ Reflector)
• ปรับองศาของ Reflector ให้แนวสะท้อนตรงกลับเข้าเลนส์ของเซนเซอร์
• หลีกเลี่ยงสิ่งที่สะท้อนแสงอื่นๆ เช่น โลหะ, แผ่นอะลูมิเนียมใกล้ๆ
• ยึดให้แน่นเพื่อป้องกันการสั่น

การใช้งานแนะนำ

• เหมาะสำหรับ ตรวจจับวัตถุทึบแสง หรือ ตำแหน่งบนสายพาน
• ใช้ในระบบอัตโนมัติทั่วไป เช่น เครื่องบรรจุ, Conveyor, ตู้ตรวจวัตถุ
• ใช้ได้ดีกับวัตถุที่มีพื้นผิวสะท้อนน้อย เช่น กล่องกระดาษ, ถุงพลาสติก

ข้อมูลเทคนิค
