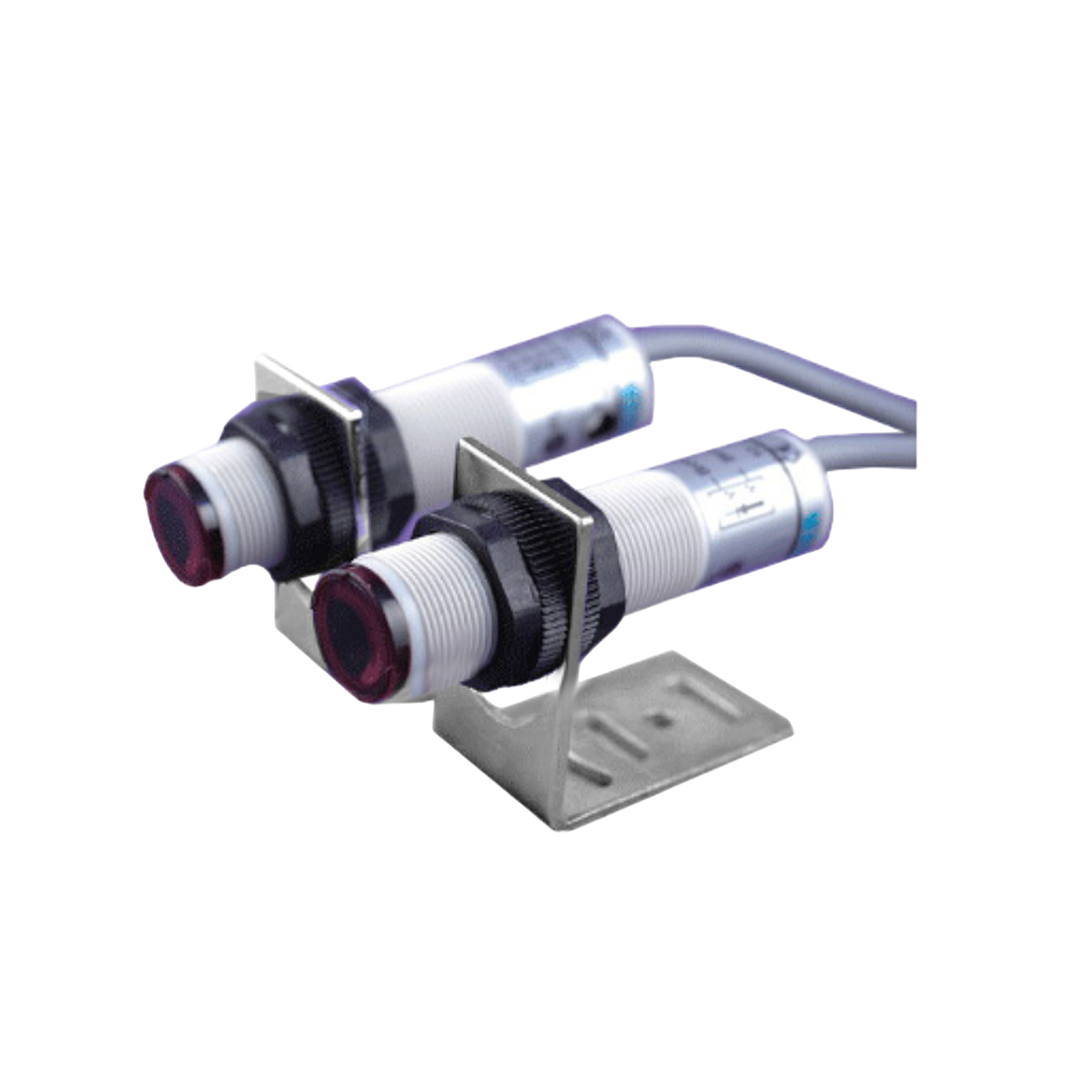

Photoelectric Sensors FOTEK CDT-10MX Thru beam Type

Name: Photoelectric Sensors FOTEK CDT-10MX Thru beam Type
Brand: FOTEK
SKU: CDT-10MX Thru beam Type
Price: 2756.49 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

FOTEK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

2,756.49 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด Photoelectric Sensors FOTEK CDT-10MX Thru beam Type

FOTEK Photoelectric Sensors ตัวตรวจจับแสงอัจฉริยะสำหรับอุตสาหกรรมยุคใหม่ ในโลกของระบบอัตโนมัติและการผลิตอุตสาหกรรม ความแม่นยำและความเร็วคือหัวใจสำคัญในการเพิ่มประสิทธิภาพการทำงาน หนึ่งในอุปกรณ์ที่มีบทบาทสำคัญในการตรวจสอบ ตรวจวัด และควบคุมการทำงานในสายการผลิตคือ Photoelectric Sensor หรือ เซ็นเซอร์ตรวจจับด้วยแสง ซึ่งในบรรดาแบรนด์ที่ได้รับความนิยมในระดับสากล FOTEK ถือเป็นหนึ่งในผู้ผลิตที่ได้รับการยอมรับอย่างกว้างขวาง ด้วยผลิตภัณฑ์ที่มีคุณภาพสูง คุ้มค่า และหลากหลายรุ่นเพื่อตอบโจทย์การใช้งานที่แตกต่างกัน

เปรียบเทียบราคา Photoelectric Sensors ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติ

Thru Beam หรือ เซนเซอร์แบบลำแสงตรงทะลุ (Emitter-Receiver Type) ใช้เซนเซอร์ 2 ตัวแยกกัน
ตัวส่งแสง (Emitter)
ตัวรับแสง (Receiver)
ลำแสงจะถูกส่งจากตัว Emitter ไปยัง Receiver อย่างต่อเนื่อง
หากมีวัตถุมาขวางลำแสง → แสงถูกตัดขาด → เซนเซอร์จะตรวจจับการมีวัตถุ
เป็นประเภทที่ มีความแม่นยำสูงที่สุด และสามารถตรวจจับวัตถุขนาดเล็กหรือในระยะไกลได้ดีที่สุดในบรรดาเซนเซอร์แสง

ข้อมูลเฉพาะ

การติดตั้ง

1. ตำแหน่งติดตั้ง
ต้องติดตั้งตัวส่ง (Emitter) และตัวรับ (Receiver) ตรงข้ามกันโดยแม่นยำ
ระยะห่างขึ้นอยู่กับรุ่น (เช่น 0.5 เมตร – 10 เมตร)
2. การต่อสาย
เซนเซอร์ทั้ง 2 ฝั่งต้องใช้สายไฟแยกกัน:
ตัวส่ง (Emitter)
Brown (น้ำตาล): +V (DC 10–30V)
Blue (ฟ้า): GND
ตัวรับ (Receiver)
Brown (น้ำตาล): +V
Blue (ฟ้า): GND
Black (ดำ): Output (NPN หรือ PNP)
บางรุ่นอาจใช้คอนเนกเตอร์ M12 แทนสายเปลือย
3. การตั้งค่าความไว (Sensitivity)
เซนเซอร์บางรุ่นสามารถปรับระดับความไวได้ (เฉพาะ Receiver)
ใช้เพื่อให้ตอบสนองเฉพาะวัตถุที่มีขนาดหรือระยะเฉพาะ
4. การจัดสายและอุปกรณ์ติดตั้ง
ใช้ขายึดที่มั่นคง, วัดแนวแสงด้วยระดับน้ำ/เลเซอร์ถ้าเป็นไปได้
หลีกเลี่ยงสิ่งรบกวนแสง (เช่น แสงแดดตรง, แสง LED จ้า)

การใช้งานที่แนะนำ

ตรวจจับวัตถุขนาดเล็กมาก เช่น เข็ม, สายไฟ, แท่งโลหะ
ใช้ในสายพานความเร็วสูง
ใช้ในระบบนับจำนวน (Counting), ตรวจสอบความเร็ว, การเข้ารหัส (Encoder Trigger)
เหมาะสำหรับวัตถุโปร่งใสที่ Reflex Type ตรวจจับได้ยาก

ข้อมูลทางเทคนิค

ข้อมูลเทคนิค

Power Type (ชนิดพลังงาน)	DC Type	AC Type
Operating Voltage (แรงดันไฟฟ้าใช้งาน)	10 ~ 30 VDC, Ripple < 20% of Vp-p (แรงดันกระเพื่อมน้อยกว่า 20% ของ Vp-p)	90 ~ 250 VAC, 50/60 Hz
Output Method (วิธีการส่งออก)	NPN & PNP	SCR
Output Current (กระแสไฟฟ้าขาออก)	150mA max. (สูงสุด 150 มิลลิแอมป์)	100mA max. (สูงสุด 100 มิลลิแอมป์)
Residual Voltage (แรงดันไฟฟ้าตกค้าง)	0.8V max. (สูงสุด 0.8 โวลต์)	-
Leakage Current (กระแสไฟฟ้ารั่ว)	0.8mA max. (สูงสุด 0.8 มิลลิแอมป์)	2mA max. (สูงสุด 2 มิลลิแอมป์)
Protection Circuit (วงจรป้องกัน)	Short Circuit & Polarity Reversed Protection (ป้องกันการลัดวงจรและต่อสายไฟกลับขั้ว)	Surge Protection Circuit (วงจรป้องกันไฟกระชาก)
Response Time (เวลาตอบสนอง)	2ms (2 มิลลิวินาที)	10ms (10 มิลลิวินาที)
Sensitivity Adjuster (ตัวปรับความไว)	270 Trimmer (ตัวปรับแบบ 270 องศา)	Non (ไม่มี)
Hysteresis (ฮิสเทอรีซิส)	10% of Sensing Distance max. (สูงสุด 10% ของระยะตรวจจับ)	-
Illumination (ความทนทานต่อแสง)	Lamplight < 10,000 Lux. ; Sunlight < 30,000 Lux. (แสงไฟ < 10,000 ลักซ์ ; แสงอาทิตย์ < 30,000 ลักซ์)	Lamplight < 10,000 Lux. ; Sunlight < 30,000 Lux. (แสงไฟ < 10,000 ลักซ์ ; แสงอาทิตย์ < 30,000 ลักซ์)
Connection Method (วิธีการเชื่อมต่อ)	Lead Wire : 4 Cores / 5.0φ X 2m (สายไฟ : 4 แกน / เส้นผ่านศูนย์กลาง 5.0 มม. X 2 เมตร) Plug : 4 Pins (ปลั๊ก : 4 ขา)	Lead Wire : 3 Cores / 4.2φ X 2m (สายไฟ : 3 แกน / เส้นผ่านศูนย์กลาง 4.2 มม. X 2 เมตร) Plug : 3 Pins (ปลั๊ก : 3 ขา)
Housing Color (สีตัวเรือน)	Grey (สีเทา)	Blue (สีน้ำเงิน)
Housing Material (วัสดุตัวเรือน)	Intensive Polymid (โพลีอะมายด์ทนทานสูง)	Intensive Polymid (โพลีอะมายด์ทนทานสูง)
Operating Temp./Hum. (อุณหภูมิ/ความชื้นในการทำงาน)	-20 ℃ ~ +60 ℃ ; 35 ~ 95% RH	-20 ℃ ~ +60 ℃ ; 35 ~ 95% RH
Protection Class (ระดับการป้องกัน)	IP-66	IP-66
Weight (น้ำหนัก)	-	-
