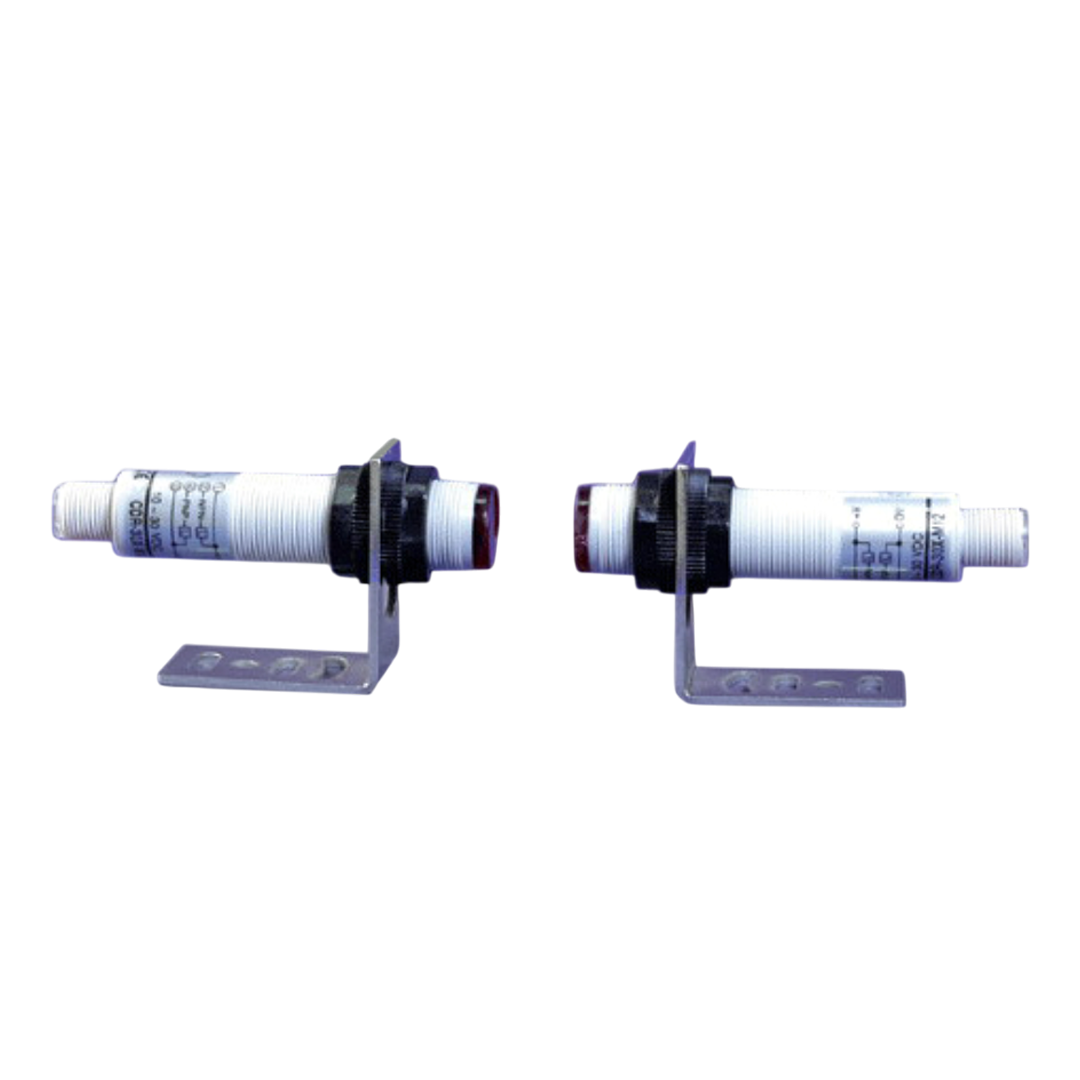

Photoelectric Sensors FOTEK CDT-10MX-M12 Thru beam Type-M12 Connector Type
Photoelectric Sensors FOTEK CDT-10MX-M12 Thru beam Type-M12 Connector Type
FOTEK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Photoelectric Sensors FOTEK CDT-10MX-M12 Thru beam Type-M12 Connector Type
FOTEK Photoelectric Sensors ตัวตรวจจับแสงอัจฉริยะสำหรับอุตสาหกรรมยุคใหม่ ในโลกของระบบอัตโนมัติและการผลิตอุตสาหกรรม ความแม่นยำและความเร็วคือหัวใจสำคัญในการเพิ่มประสิทธิภาพการทำงาน หนึ่งในอุปกรณ์ที่มีบทบาทสำคัญในการตรวจสอบ ตรวจวัด และควบคุมการทำงานในสายการผลิตคือ Photoelectric Sensor หรือ เซ็นเซอร์ตรวจจับด้วยแสง ซึ่งในบรรดาแบรนด์ที่ได้รับความนิยมในระดับสากล FOTEK ถือเป็นหนึ่งในผู้ผลิตที่ได้รับการยอมรับอย่างกว้างขวาง ด้วยผลิตภัณฑ์ที่มีคุณภาพสูง คุ้มค่า และหลากหลายรุ่นเพื่อตอบโจทย์การใช้งานที่แตกต่างกัน
คุณสมบัติ
คุณสมบัติ
FOTEK Thru Beam Type (M12 Connector Type)
- ใช้ ตัวส่ง (Emitter) และ ตัวรับ (Receiver) ติดตั้งแยกกัน
- แสงอินฟราเรดจะถูกยิงจาก Emitter → มายัง Receiver
- เมื่อมีวัตถุขวางลำแสง → แสงถูกตัด → Receiver แจ้งผล "ตรวจจับ"
- เหมาะกับงานที่ต้องการความแม่นยำสูง และตรวจจับวัตถุขนาดเล็กหรือเร็ว
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การติดตั้ง (Installation)
- จัดแนว Emitter และ Receiver ให้ตรงกัน
- ใช้ระดับเลเซอร์หรือบล็อกชี้แนวช่วยในการติดตั้ง
- ระยะทำงานขึ้นกับรุ่น เช่น 1 เมตร, 3 เมตร, 10 เมตร
- ใช้ขายึดและสาย M12 แบบกันน้ำ (IP67)
- สายควรมีซีล O-ring และหัวขันล็อคแน่น เพื่อป้องกันฝุ่นและน้ำ
- การตั้งค่าความไว (บางรุ่นมี)
- ปรับ Sensitivity บน Receiver ถ้าต้องการให้ตรวจจับวัตถุที่เล็กมาก
การใช้งานทั่วไป
- ตรวจจับวัตถุโปร่งใสหรือสะท้อนแสงสูง (ที่ Reflex type ตรวจจับยาก)
- นับจำนวน บนสายพานความเร็วสูง
- ใช้ในระบบ Gate Sensor, Safety Trigger
- ตรวจจับชิ้นส่วนขนาดเล็กในอุตสาหกรรมอิเล็กทรอนิกส์/เครื่องกล
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลเทคนิค
| Power Type (ชนิดพลังงาน) | DC Type | AC Type |
| Operating Voltage (แรงดันไฟฟ้าใช้งาน) | 10 ~ 30 VDC, Ripple < 20% of Vp-p (แรงดันกระเพื่อมน้อยกว่า 20% ของ Vp-p) | 90 ~ 250 VAC, 50/60 Hz |
| Output Method (วิธีการส่งออก) | NPN & PNP | SCR |
| Output Current (กระแสไฟฟ้าขาออก) | 150mA max. (สูงสุด 150 มิลลิแอมป์) | 100mA max. (สูงสุด 100 มิลลิแอมป์) |
| Residual Voltage (แรงดันไฟฟ้าตกค้าง) | 0.8V max. (สูงสุด 0.8 โวลต์) | - |
| Leakage Current (กระแสไฟฟ้ารั่ว) | 0.8mA max. (สูงสุด 0.8 มิลลิแอมป์) | 2mA max. (สูงสุด 2 มิลลิแอมป์) |
| Protection Circuit (วงจรป้องกัน) | Short Circuit & Polarity Reversed Protection (ป้องกันการลัดวงจรและต่อสายไฟกลับขั้ว) | Surge Protection Circuit (วงจรป้องกันไฟกระชาก) |
| Response Time (เวลาตอบสนอง) | 2ms (2 มิลลิวินาที) | 10ms (10 มิลลิวินาที) |
| Sensitivity Adjuster (ตัวปรับความไว) | 270 Trimmer (ตัวปรับแบบ 270 องศา) | Non (ไม่มี) |
| Hysteresis (ฮิสเทอรีซิส) | 10% of Sensing Distance max. (สูงสุด 10% ของระยะตรวจจับ) | - |
| Illumination (ความทนทานต่อแสง) | Lamplight < 10,000 Lux. ; Sunlight < 30,000 Lux. (แสงไฟ < 10,000 ลักซ์ ; แสงอาทิตย์ < 30,000 ลักซ์) | Lamplight < 10,000 Lux. ; Sunlight < 30,000 Lux. (แสงไฟ < 10,000 ลักซ์ ; แสงอาทิตย์ < 30,000 ลักซ์) |
| Connection Method (วิธีการเชื่อมต่อ) | Lead Wire : 4 Cores / 5.0φ X 2m (สายไฟ : 4 แกน / เส้นผ่านศูนย์กลาง 5.0 มม. X 2 เมตร) Plug : 4 Pins (ปลั๊ก : 4 ขา) | Lead Wire : 3 Cores / 4.2φ X 2m (สายไฟ : 3 แกน / เส้นผ่านศูนย์กลาง 4.2 มม. X 2 เมตร) Plug : 3 Pins (ปลั๊ก : 3 ขา) |
| Housing Color (สีตัวเรือน) | Grey (สีเทา) | Blue (สีน้ำเงิน) |
| Housing Material (วัสดุตัวเรือน) | Intensive Polymid (โพลีอะมายด์ทนทานสูง) | Intensive Polymid (โพลีอะมายด์ทนทานสูง) |
| Operating Temp./Hum. (อุณหภูมิ/ความชื้นในการทำงาน) | -20 ℃ ~ +60 ℃ ; 35 ~ 95% RH | -20 ℃ ~ +60 ℃ ; 35 ~ 95% RH |
| Protection Class (ระดับการป้องกัน) | IP-66 | IP-66 |
| Weight (น้ำหนัก) | - | - |
