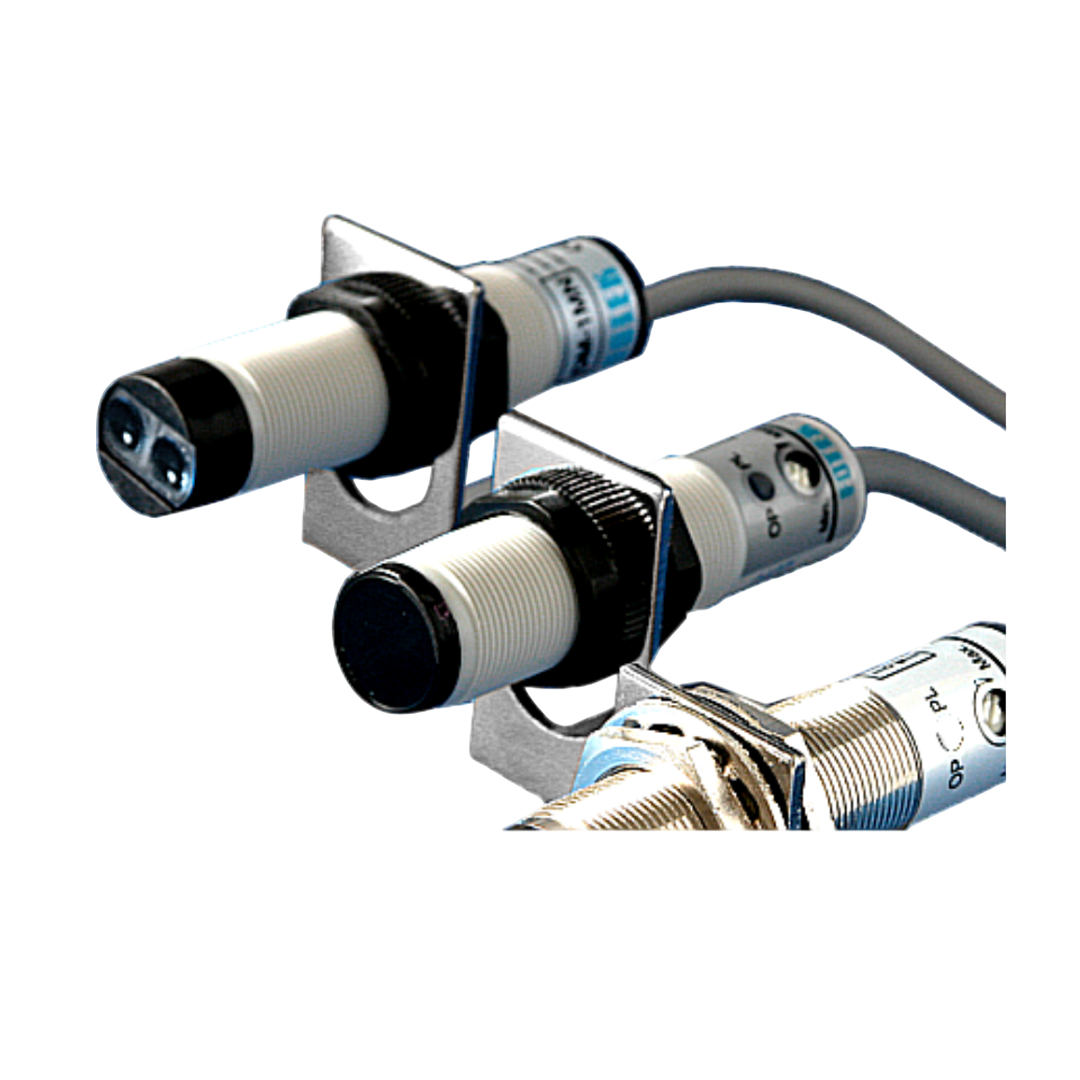

Photoelectric Sensors FOTEK CDR-60X-V Reflex Type

Name: Photoelectric Sensors FOTEK CDR-60X-V Reflex Type
Brand: FOTEK
SKU: CDR-60X-V Reflex Type
Price: 2756.49 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

FOTEK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

2,756.49 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด Photoelectric Sensors FOTEK CDR-60X-V Reflex Type

FOTEK Photoelectric Sensors ตัวตรวจจับแสงอัจฉริยะสำหรับอุตสาหกรรมยุคใหม่ ในโลกของระบบอัตโนมัติและการผลิตอุตสาหกรรม ความแม่นยำและความเร็วคือหัวใจสำคัญในการเพิ่มประสิทธิภาพการทำงาน หนึ่งในอุปกรณ์ที่มีบทบาทสำคัญในการตรวจสอบ ตรวจวัด และควบคุมการทำงานในสายการผลิตคือ Photoelectric Sensor หรือ เซ็นเซอร์ตรวจจับด้วยแสง ซึ่งในบรรดาแบรนด์ที่ได้รับความนิยมในระดับสากล FOTEK ถือเป็นหนึ่งในผู้ผลิตที่ได้รับการยอมรับอย่างกว้างขวาง ด้วยผลิตภัณฑ์ที่มีคุณภาพสูง คุ้มค่า และหลากหลายรุ่นเพื่อตอบโจทย์การใช้งานที่แตกต่างกัน

เปรียบเทียบราคา Photoelectric Sensors ตัวอื่นๆ

คุณสมบัติ

Reflex Type

เป็นเซนเซอร์ที่ ใช้ตัวสะท้อน (Reflector) ร่วมกับเซนเซอร์ในตัวเดียวกัน ทั้งตัวส่ง (Emitter) และตัวรับ (Receiver) อยู่ภายในตัวเดียวกัน
เซนเซอร์จะส่งแสงออกไปยัง รีเฟล็กเตอร์ และรับแสงที่สะท้อนกลับมา
หากมีวัตถุขวางระหว่างทาง → แสงสะท้อนจะขาดหายไป → เซนเซอร์จะส่งสัญญาณ "มีวัตถุ"

ข้อมูลเฉพาะ

การติดตั้ง

1. ตำแหน่งและระยะ
วางเซนเซอร์หันตรงไปที่รีเฟล็กเตอร์
ระยะที่เหมาะสมขึ้นกับรุ่น (โดยทั่วไป 10–200 ซม.)
หลีกเลี่ยงมุมเอียงหรือการเบี่ยงจากแนวศูนย์กลาง
2. การจัดวางรีเฟล็กเตอร์
ควรใช้รีเฟล็กเตอร์ที่แนะนำโดย FOTEK เท่านั้น (รุ่น PR, RA หรือชนิดติดกาว)
พื้นผิวควรสะอาด ไม่มีฝุ่นหรือหยดน้ำเกาะ
3. การต่อสายไฟ
มาตรฐานทั่วไปของ FOTEK:
Brown (สีน้ำตาล): V+ (แรงดันจ่าย)
Blue (สีฟ้า): GND
Black (สีดำ): Output (NPN หรือ PNP ตามรุ่น)
บางรุ่นอาจมีสายขาวสำหรับตั้งค่า Teach หรือฟังก์ชันเสริม
4. การปรับแต่ง
ปรับ Sensitivity (ถ้ามี) โดยหมุนปุ่มปรับ
ทดสอบการตอบสนองโดยมีและไม่มีวัตถุขวาง
บางรุ่นมีไฟ LED แสดงสถานะ (ไฟแดงเมื่อมีวัตถุ)

การใช้งานที่เหมาะสม

ตรวจจับวัตถุผ่านสายพาน
ตรวจวัดกล่อง, ซอง, หรือบรรจุภัณฑ์ที่เคลื่อนผ่าน
เหมาะกับการตรวจจับในระยะกลาง
ใช้ได้กับวัตถุหลายชนิด (ทึบแสง, มันวาว, หรือโปร่งใสบางระดับ)

ข้อมูลทางเทคนิค

ข้อมูลเทคนิค

Power Type (ชนิดพลังงาน)	DC Type	AC Type
Operating Voltage (แรงดันไฟฟ้าใช้งาน)	10 ~ 30 VDC, Ripple < 20% of Vp-p (แรงดันกระเพื่อมน้อยกว่า 20% ของ Vp-p)	90 ~ 250 VAC, 50/60 Hz
Output Method (วิธีการส่งออก)	NPN & PNP	SCR
Output Current (กระแสไฟฟ้าขาออก)	150mA max. (สูงสุด 150 มิลลิแอมป์)	100mA max. (สูงสุด 100 มิลลิแอมป์)
Residual Voltage (แรงดันไฟฟ้าตกค้าง)	0.8V max. (สูงสุด 0.8 โวลต์)	-
Leakage Current (กระแสไฟฟ้ารั่ว)	0.8mA max. (สูงสุด 0.8 มิลลิแอมป์)	2mA max. (สูงสุด 2 มิลลิแอมป์)
Protection Circuit (วงจรป้องกัน)	Short Circuit & Polarity Reversed Protection (ป้องกันการลัดวงจรและต่อสายไฟกลับขั้ว)	Surge Protection Circuit (วงจรป้องกันไฟกระชาก)
Response Time (เวลาตอบสนอง)	2ms (2 มิลลิวินาที)	10ms (10 มิลลิวินาที)
Sensitivity Adjuster (ตัวปรับความไว)	270 Trimmer (ตัวปรับแบบ 270 องศา)	Non (ไม่มี)
Hysteresis (ฮิสเทอรีซิส)	10% of Sensing Distance max. (สูงสุด 10% ของระยะตรวจจับ)	-
Illumination (ความทนทานต่อแสง)	Lamplight < 10,000 Lux. ; Sunlight < 30,000 Lux. (แสงไฟ < 10,000 ลักซ์ ; แสงอาทิตย์ < 30,000 ลักซ์)	Lamplight < 10,000 Lux. ; Sunlight < 30,000 Lux. (แสงไฟ < 10,000 ลักซ์ ; แสงอาทิตย์ < 30,000 ลักซ์)
Connection Method (วิธีการเชื่อมต่อ)	Lead Wire : 4 Cores / 5.0φ X 2m (สายไฟ : 4 แกน / เส้นผ่านศูนย์กลาง 5.0 มม. X 2 เมตร) Plug : 4 Pins (ปลั๊ก : 4 ขา)	Lead Wire : 3 Cores / 4.2φ X 2m (สายไฟ : 3 แกน / เส้นผ่านศูนย์กลาง 4.2 มม. X 2 เมตร) Plug : 3 Pins (ปลั๊ก : 3 ขา)
Housing Color (สีตัวเรือน)	Grey (สีเทา)	Blue (สีน้ำเงิน)
Housing Material (วัสดุตัวเรือน)	Intensive Polymid (โพลีอะมายด์ทนทานสูง)	Intensive Polymid (โพลีอะมายด์ทนทานสูง)
Operating Temp./Hum. (อุณหภูมิ/ความชื้นในการทำงาน)	-20 ℃ ~ +60 ℃ ; 35 ~ 95% RH	-20 ℃ ~ +60 ℃ ; 35 ~ 95% RH
Protection Class (ระดับการป้องกัน)	IP-66	IP-66
Weight (น้ำหนัก)	-	-
