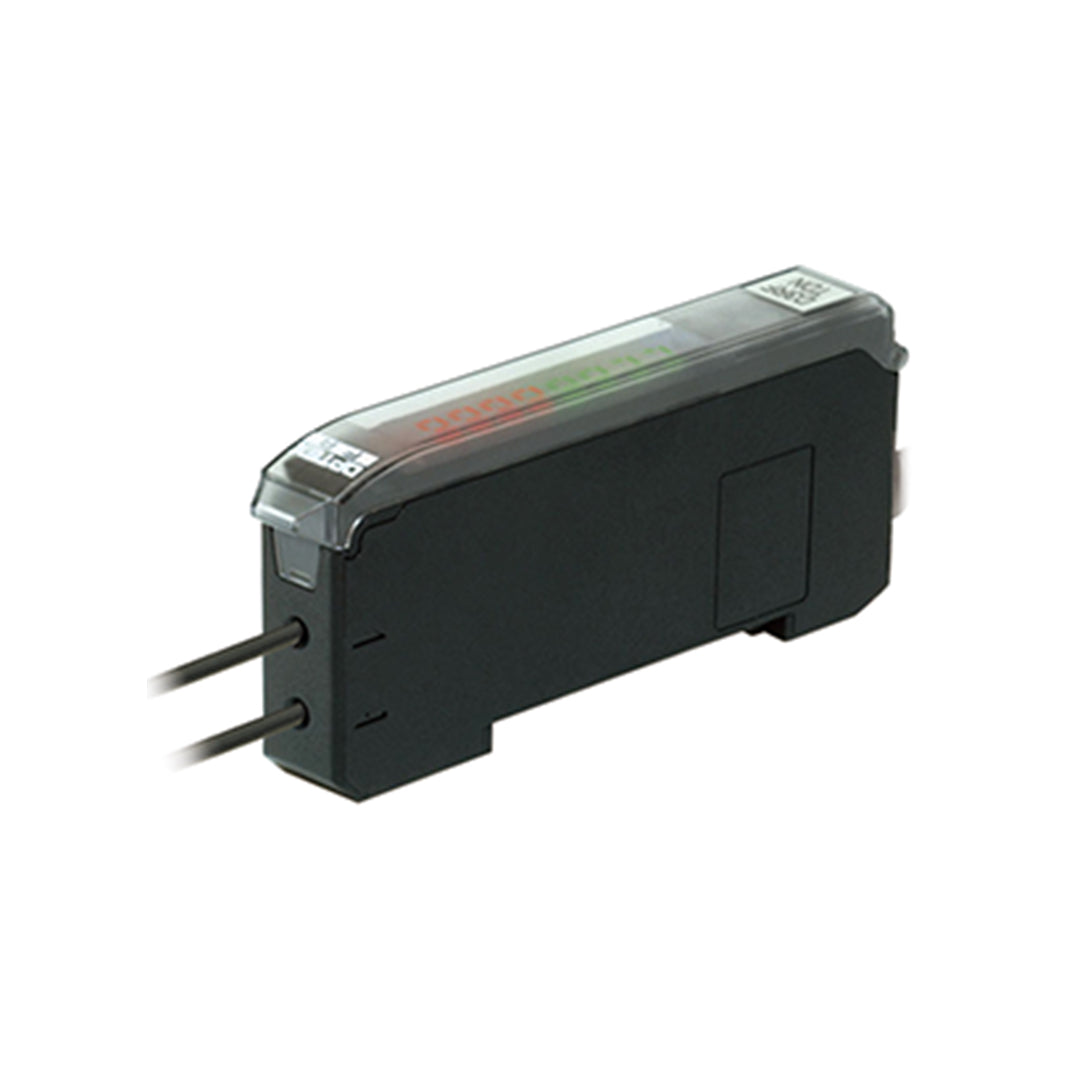

Photoelectric Sensors โฟโต้อิเล็กทริค เซ็นเซอร์ OPTEX FA code D3WF-TP

เซนเซอร์ OPTEX FA White LED Fiber-Optic Sensors D3WF Series ใช้แหล่งกำเนิดแสง White LED เพื่อให้การตรวจจับมีความแม่นยำสูงและสามารถตรวจจับวัตถุที่มีสีหรือพื้นผิวหลากหลายได้อย่างเสถียร มาพร้อมโครงสร้างไฟเบอร์ออปติกที่ยืดหยุ่น ติดตั้งง่าย เหมาะสำหรับงานอุตสาหกรรมที่ต้องการความละเอียดในการตรวจจับวัตถุที่ซับซ้อนหรือแตกต่างกันมากในสายการผลิต

คุณสมบัติ

• 3 โหมดการสอนเพื่อรองรับความต้องการในการตรวจจับที่หลากหลาย
• เวลาตอบสนองเร็วที่สุดในโลกที่ 16μs
• 3 โหมดการแสดงผลที่อ่านง่าย ทั้งค่าตัวเลข เปอร์เซ็นต์ และกราฟแท่ง
• การแก้ไขความไวคู่ (Dual Sensitivity Correction) เพื่อการทำงานที่เสถียร

ข้อมูลจำเพาะ

Type		Stand-alone	Master connection	Slave connection
Model	NPN	D3WF-TN	D3WF-TMCN4	D3WF-TSCN4
	PNP	D3WF-TP	D3WF-TMCP4	D3WF-TSCP4
Light source		White LED
Response time		High: 16us*1, Standard: 200 us
Sensitivity adjustment		Teaching and manual adjustments
Indicators		Output indicator (orange)
Digital display		7-segment, 8-digit display (red: 4-digit, green: 4-digit)
Control output		1 ch, NPN/PNP open collector max. 100 mA*2/30 VDC, residual voltage: 1.8 V or less
External input		Teaching input*3 all teaching input, output mode selection, control output OFF, input OFF
Cross talk prevention		—	ON/OFF switchable, up to 3 units
Timer function		ON delay, OFF delay, one-shot, ON+OFF delay, ON+one-shot settable to 0.1 to 9999 ms
Output mode		Light ON/Dark ON, set automatically during teaching, switched with external input and the settings
No. of connectable units		—	Max. 16 (including master unit)
Connection type		2m cable	M8 4-pin connector
Insulation resistance		20 MOhm or more (with 500 VDC)
Rating	Supply voltage	12 to 24 VDC +-10 percent,including 10 percent ripple(p-p)
	Power consumption (normally)	864 mW (36 mA or less at 24 V)
	Power consumption (Eco ALL)	720 mW (30 mA or less at 24 V)
Warm-up time		300ms
Applicable regulations	EMC	EMC directive (2014/30/EU)
	Environment	RoHS directive (2011/65/EU), China RoHS (MIIT Order No. 32)
Applicable standards		EN 60947-5-2
Company standards		Noise resistance: Feilen Level 3 cleare
Photobiological safety		Risk group 2 (IEC 62471/JIS C 7550)
Environmental resistance	Ambient temperature/humidity	-25 to +55 degree C*4/35 to 85 percent RH (no freezing or condensation)
	Ambient illuminance	Sunlight: 10000 lx or less, Incandescent light: 3000 lx or less
	Vibration resistance	10 to 55 Hz; double amplitude 1.5 mm; 2 hours in each of the X, Y, and Z directions
	Shock resistance	Approx. 50 G (500 m/s2), 3 times in each of tde X, Y, and Z directions
	Protection circuit	Reverse connection protection, overcurrent protection
	Degree of protection	IP50
Material		Housing, cover: PC
Weight		Approx. 71 g (Including cable)	Approx. 25 g
Included accessories		Mounting bracket

Dimension

เอกสารข้อมูล

Photoelectric Sensors โฟโต้อิเล็กทริค เซ็นเซอร์ OPTEX FA code D3WF-TP Data sheet
