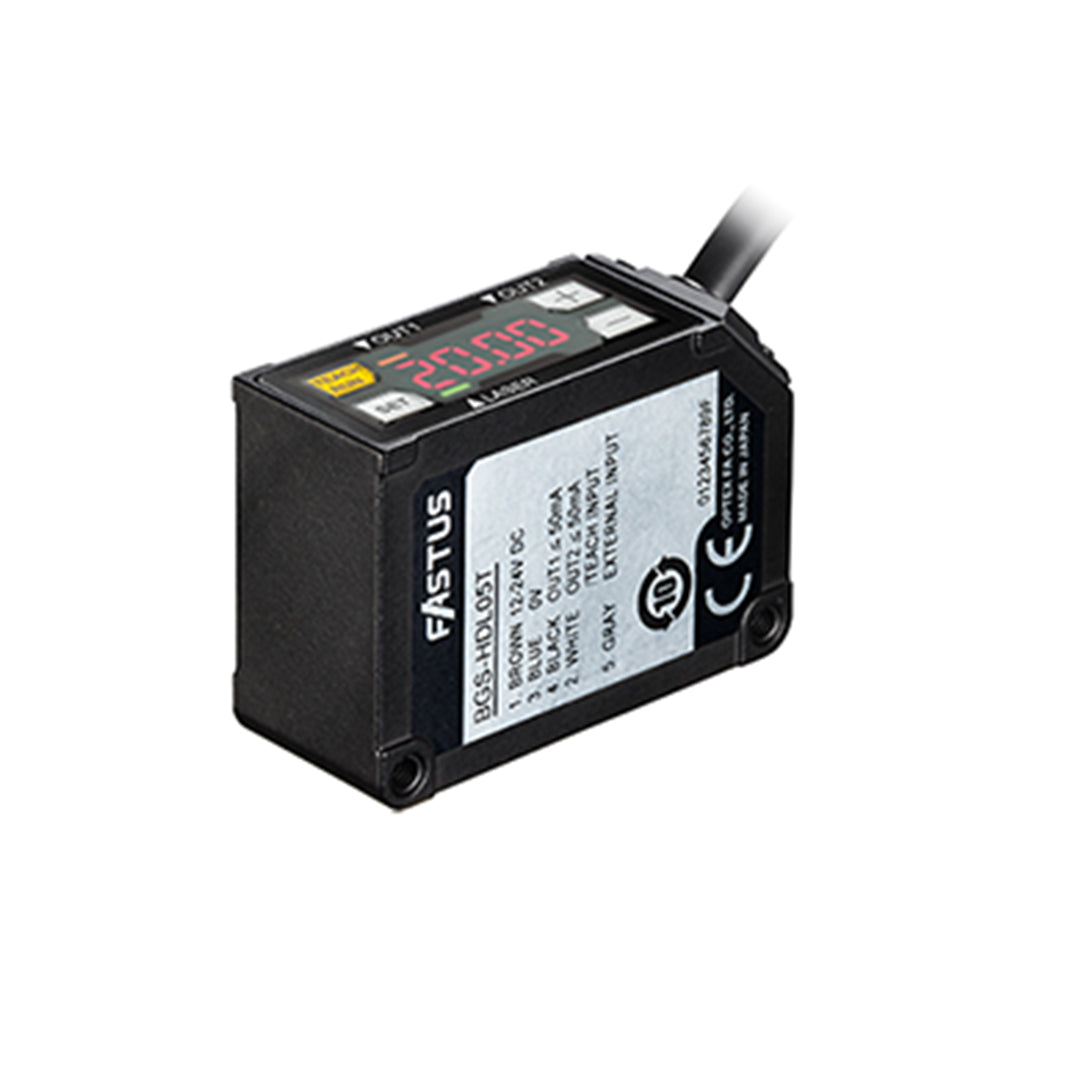

Photoelectric Sensors โฟโต้อิเล็กทริค เซ็นเซอร์ OPTEX FA code BGS-HL05T

เซนเซอร์ OPTEX FA High-accuracy Laser Sensors BGS-HL/BGS-HDL Series เป็นเซนเซอร์เลเซอร์ความแม่นยำสูงแบบ Background Suppression (BGS) ที่สามารถตรวจจับวัตถุขนาดเล็กหรือพื้นผิวซับซ้อนได้อย่างเสถียรโดยไม่ถูกรบกวนจากพื้นหลัง มาพร้อมโครงสร้างแข็งแรงและการทำงานที่เชื่อถือได้ เหมาะสำหรับงานอุตสาหกรรมที่ต้องการการตรวจจับละเอียด ความแม่นยำสูง และความน่าเชื่อถือในระยะยาว

คุณสมบัติ

• ความแตกต่างของความสูงที่ตรวจจับได้ต่ำสุด = 0.08 มม.
• คอนโทรลเลอร์และจอแสดงผล 4 หลักในตัว
• การตรวจจับที่เสถียรไม่ว่าวัตถุจะมีสีใด

ข้อมูลจำเพาะ

Model	Output type	Case	1 output type		2 output type
	Sensing distance		20 to 50 mm (display: 0.00 ~ 30.00 *1)	50 to 250 mm (display: 0.0 ~ 200.0 *1)	20 to 50 mm (display: 0.00 ~ 50.00)	50 to 250 mm (display: 50.0 ~ 250.0)
	Cable type	Aluminum	BGS-HL05T	BGS-HL25T BGS-HL25T2	BGS-HDL05T	BGS-HDL25T2
		SUS	BGS-HLM05T	BGS-HLM25T BGS-HLM25T2	-	-
	M8 Connector type	Aluminum	BGS-HL05TC	BGS-HL25TC BGS-HL25TC2	-	-
		SUS	BGS-HLM05TC	BGS-HLM25TC BGS-HLM25TC2	-	-
	M12 Connector type	Aluminum	-	-	BGS-HDL05TM12	BGS-HDL25TM122
Repeatability			0.01 (display: 0.01)	0.1 (display: 0.1)	0.01 (display: 0.01)	0.1 (display: 0.1)
Minimum detectable height difference			0.08	0.8	0.08	0.8
Temperature drift (typical value)			0.04%	0.08%	0.04%	0.08%
Light source			Red laser diode (wavelength 655 nm)
Output			390 W Max	1 mW Max	390 mu W Max	1 mW Max
Spot size			ø0.8 mm	ø1 mm	ø0.8 mm	ø1 mm
Response time			1.5 ms Min
Hysteresis			0 to 22.49 mm Adjustable	0 to 149.9 mm Adjustable	0 to 22.49 mm Adjustable	0 to 149.9 mm Adjustable
Distance adjustment			Teaching / Manual (Selectable from: 1 point / 2 point / Zone)		Teaching / Manual
Indicator			Laser indicator: Green / Output indicator: Orange / Mode indicator: Red		Laser indicator: Green / Output 1, 2 indicator: Orange
Digital display			7-segment 4-digit LED display
External input			Selectable from: Laser OFF, Teaching, Sample & Hold, One shot		Selectable from: Laser OFF, Laser ON, Teaching, Sample & Hold, One shot
Control output			Open collector (NPN / PNP selectable), 100 mA Max / DC24V (Residual voltage 1.8 V Max)		Open collector (NPN / PNP selectable), 50 mA Max / DC24V (Residual voltage 1.8 V Max)
Operation mode			Selectable by setting from: Light ON / Dark ON		Selectable by setting from: Light ON / Dark ON / Zone / FGST
Timer			Selectable from OFF On delay Off delay / One shot (0 to 9999 ms, 1 ms step)
Power supply			DC12 24V including 10% ripple
Current consumption			40 mA max (at 24 VDC)
Connection type			Cable type: 2 m, ø4.5 mm, M8 Connector type: 4 pin		Cable type: 2 m, ø4.5 mm, M12 Connector type: 5 pin with 300 mm cable
Applicable regulations	EMC		2014 / 30 / EU
	RoHS		2011 / 65 / EU, MIIT Order No.32$
	Safety		FDA regulations (21 CFR 1040.10 and 1040.11) (except for deviations pursuant to Laser Notice No.56)
Applicable standards			EN 60947-5-2:2007 / A1:2012 IEC 60825-1:2007
Ambient Temp. / Humid.	AmbientTemp / Humid		-10 - +50C / 35 - 85 RH (no condensation)		-10 to +45C / 35 to 85% RH (no condensation)
	Ambient Temp / Humid		-10 to 50C / 35 to 85% RH without freezing or condensation
	Storage Temp / Humid		-20 to 60C / 35 to 85% RH
	Ambient illuminance		Incandescent lamp: 5,000 lx max.
Vibration resistance			10 to 55 Hz, Double amplitude 1.5 mm, X, Y, Z for 2 Hours
Shock resistance			500 m/s^2 approx. 50G X, Y, Z 3 times each
Protection circuit			Reverse connection protection, Over current protection
Degree of protection			IP67
Material			Case : < Alminum type > Aluminum / SUS type SUS, Front lens: PPSU, Display: PET, Cable: Oil resistant PVC
Weight			Cable type:Approx. 90 g, M8 Connector type: Approx. 30 g		Cable type: Approx. 100 g, M12 Connector type: Approx. 60 g
Included accessories			Mounting bracket: BEF-OD1-B (for cable type) / BEF-OD1-A (for connector type), M3 screw * 2 pieces

Dimension

เอกสารข้อมูล

Photoelectric Sensors โฟโต้อิเล็กทริค เซ็นเซอร์ OPTEX FA code BGS-HL05T Data sheet
