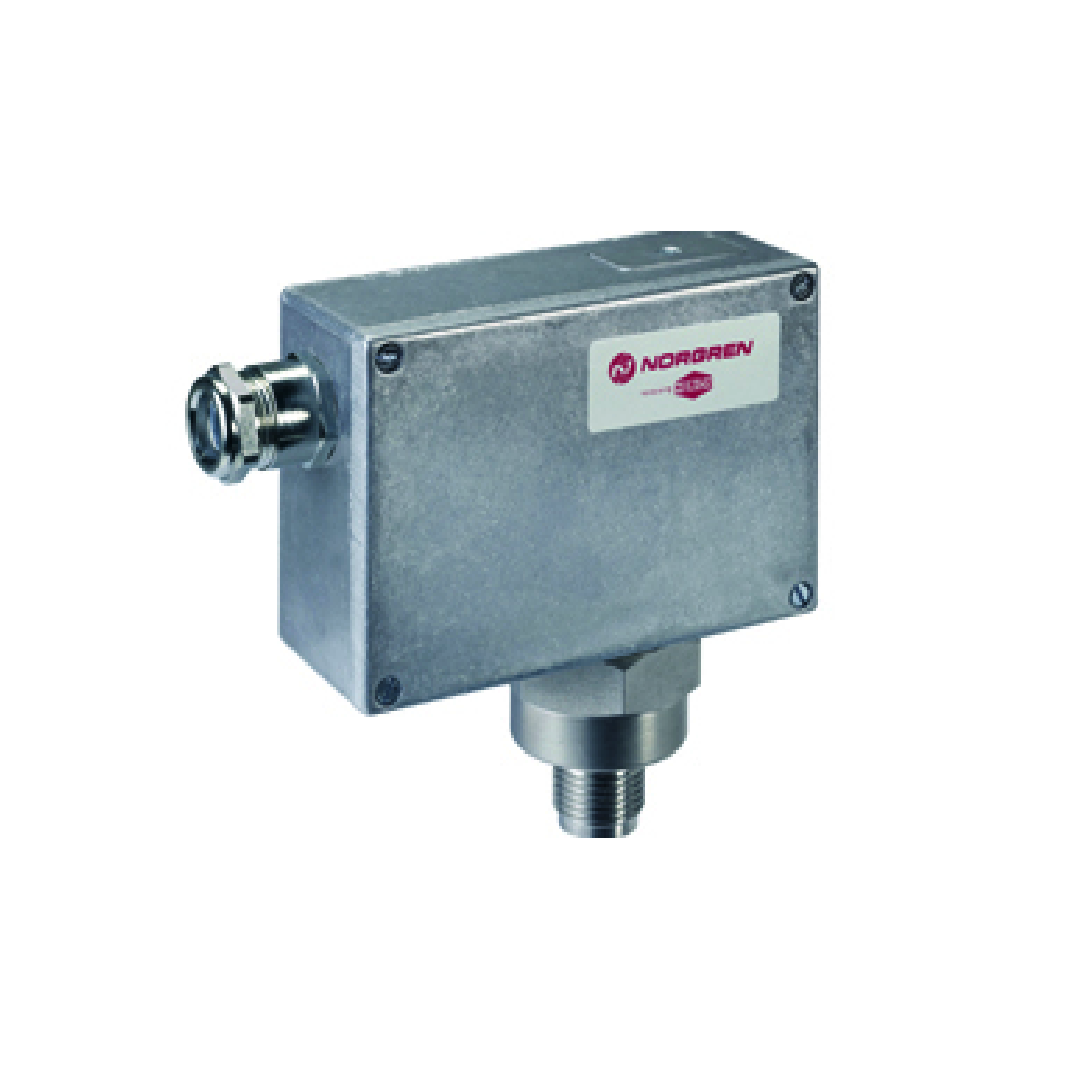

Norgren 20D Electro-mechanical allfluid pressure switch 1800415

Norgren 20D คือ สวิตช์แรงดันแบบอิเล็กโทร-แมคคานิคอล ที่ออกแบบมาให้สามารถใช้งานได้กับ ของไหลหลากหลายประเภท (allfluid) ทั้งที่เป็นก๊าซและของเหลว รวมถึงของไหลที่ไม่ติดไฟ (non-inflammable gases and fluids) ด้วยโครงสร้างที่แข็งแรงทนทานและคุณสมบัติในการทำงานที่ปลอดภัยโดยเนื้อแท้ (intrinsically safe operation - อุปกรณ์เสริม) ทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับการ ตรวจสอบแรงดัน (pressure monitoring) ใน ระบบควบคุมอัตโนมัติในอุตสาหกรรม (industrial automation) ที่ต้องการความน่าเชื่อถือและความปลอดภัยสูง

คุณสมบัติเด่น Norgren 20D สวิตช์แรงดันแบบอิเล็กโทร-แมคคานิคอล

• ช่วงแรงดันกว้าง: -1 ... 100 bar ครอบคลุมช่วงแรงดันที่หลากหลาย
• ขนาดพอร์ต: G1/2 รองรับการเชื่อมต่อมาตรฐาน
• ไมโครสวิตช์หน้าสัมผัสทอง: Microswitch with gold plated contacts เพิ่มความน่าเชื่อถือในการสวิตชิ่ง
• การทำงานที่ปลอดภัยโดยเนื้อแท้ (อุปกรณ์เสริม): Intrinsically safe operation (optional) เหมาะสำหรับพื้นที่เสี่ยง
• ทนทานต่อการสั่นสะเทือน: Shock-/vibrations (to avoid if possible): 4 g max. (sinusoidal) / 5 Hz max. ทนทานต่อการสั่นสะเทือนในระดับหนึ่ง
• การเชื่อมต่อทางไฟฟ้าหลากหลาย: รองรับ Electrical connector acc. to DIN EN 175301-803 (form A) หรือ cable gland
• อายุการใช้งานยาวนาน: Life cycle of mechanical parts: 10⁷ switching cycles รองรับการทำงานซ้ำๆ ได้เป็นจำนวนมาก

ข้อมูลทางเทคนิค Norgren 20D สวิตช์แรงดันแบบอิเล็กโทร-แมคคานิคอล

• Medium: สำหรับ ของไหลที่เป็นกลาง, ก๊าซที่ไม่ติดไฟ, ของเหลวที่ไม่ติดไฟ (Neutral, aggressive, non-inflammable gases and fluids, non-combustible (Special versions for water application))
• Port size: G1/2 (ขนาดพอร์ต)
• Media viscosity: Up to 1000 mm²/s (ความหนืดของของไหลสูงสุด)
• Sealing: ≤10⁻⁷ mbar l s⁻¹ (อัตราการรั่วไหลสูงสุด)
• Pulsations: Not permitted (ห้ามมีการกระเพื่อมของแรงดัน)
• Operation: Electro-mechanical (การทำงาน: อิเล็กโทร-แมคคานิคอล)
• Operating pressure: -1 ... 100 bar (-14 ... ??? psi) (แรงดันใช้งาน) - โปรดดูตารางสำหรับค่า psi ที่แน่นอน
• Repeatability: ±1% of final value (depending on regulating pressure) (ความเที่ยงตรง: ±1% ของค่าสุดท้าย ขึ้นอยู่กับแรงดันควบคุม)
• Switching pressure difference/hysteresis: Fixed or adjustable (ค่าแตกต่างแรงดันสวิตชิ่ง/ฮีสเทอรีซิส: คงที่หรือปรับได้)
• Switching cycles: 20/min maximum (จำนวนรอบการสวิตชิ่งสูงสุด: 20 ครั้งต่อนาที)
• Switching element: Microswitch with gold plated contacts (สวิตช์: ไมโครสวิตช์พร้อมหน้าสัมผัสทอง)
• Electrical connection: Connector acc. to DIN EN 175301-803 (DIN 43650) form A or cable gland (การเชื่อมต่อทางไฟฟ้า: คอนเนคเตอร์ตามมาตรฐาน DIN EN 175301-803 (DIN 43650) รูปแบบ A หรือแบบ Cable gland)
• Degree of protection: IP65 for DIN EN 175301-803 (DIN 43650) form A connection; IP66 with cable gland (ระดับการป้องกัน: IP65 สำหรับการเชื่อมต่อ DIN EN 175301-803 (DIN 43650) รูปแบบ A; IP66 สำหรับการเชื่อมต่อแบบ Cable gland)
• Weight: See table below (น้ำหนัก: โปรดดูตารางด้านล่าง)
• Ambient/Media temperature: -25 ... +80°C (-13 ... +176°F) (อุณหภูมิแวดล้อม/ของไหล) - สำหรับ NBR
• Media temperature: -10 ... +100°C (14 ... +212°F) (อุณหภูมิของไหล) - สำหรับ FPM
• Air supply must be dry enough to avoid ice formation at temperatures below +2°C (+35°F) (แหล่งจ่ายอากาศต้องแห้งเพียงพอเพื่อป้องกันการเกิดน้ำแข็งที่อุณหภูมิต่ำกว่า +2°C (+35°F))

Materials Norgren 20D สวิตช์แรงดันแบบอิเล็กโทร-แมคคานิคอล

• วัสดุตัวเรือน: อะลูมิเนียมหล่อ
• วัสดุเซ็นเซอร์: สแตนเลส
• วัสดุซีล: สแตนเลส - เบลโลว์
• ตำแหน่งติดตั้ง: เลือกได้
• ความทนทานต่อแรงกระแทก/การสั่นสะเทือน: สูงสุด 4 g (แบบไซน์) / สูงสุด 5 Hz
• อายุการใช้งานเชิงกล: 10 ล้านรอบการสวิตชิ่ง
