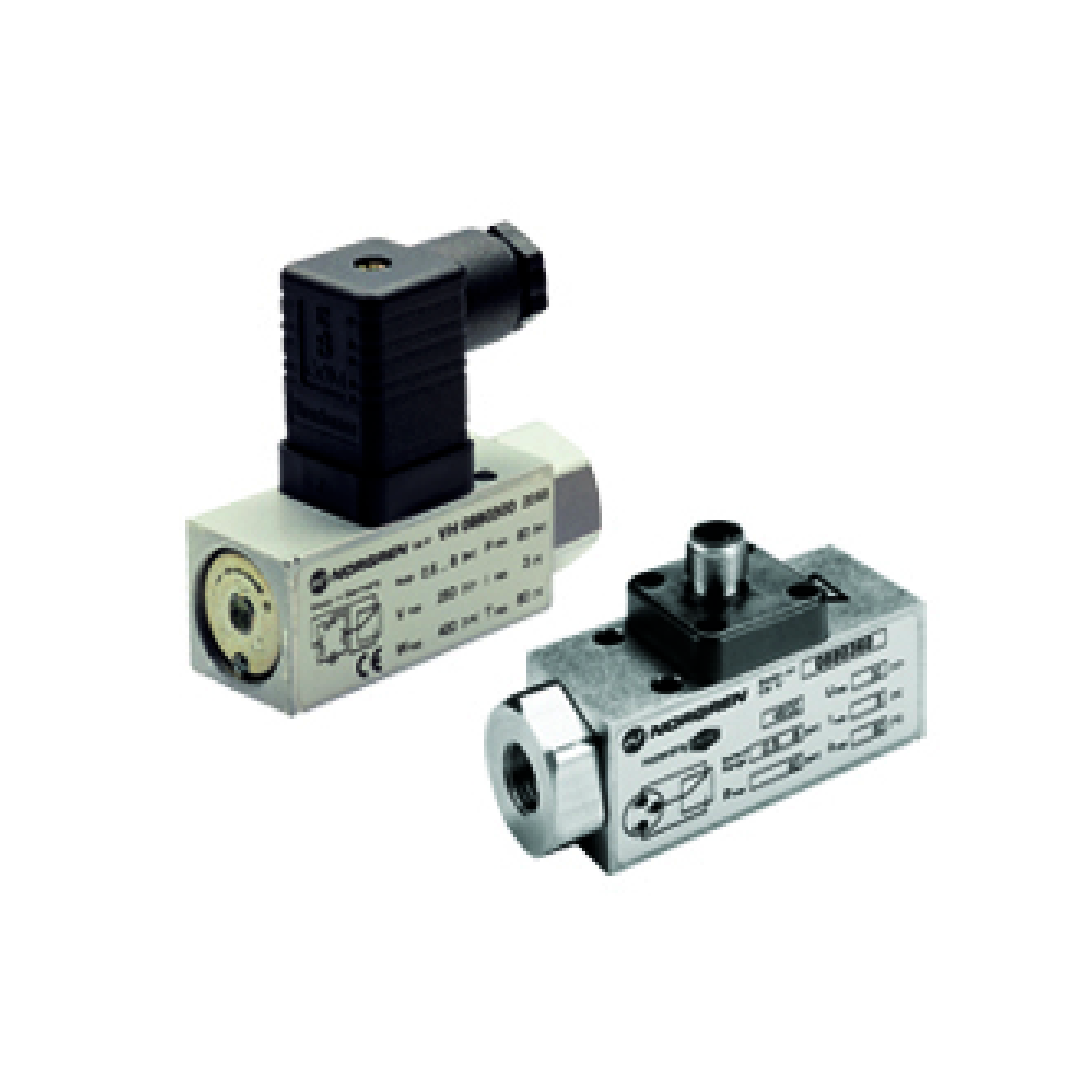

Norgren 18D Electro-mechanical pneumatic pressure switch, G1/4, 0.5-8 bar 0881200 *3) *4)

Norgren 18D คือ สวิตช์แรงดันลมแบบอิเล็กโทร-แมคคานิคอล ที่ได้รับการออกแบบมาให้มีความทนทานสูง เหมาะสำหรับการใช้งานในระบบ นิวเมติกส์ (pneumatics) และ ระบบควบคุมอัตโนมัติในอุตสาหกรรม (industrial automation) ที่ต้องการความน่าเชื่อถือและอายุการใช้งานที่ยาวนาน สวิตช์รุ่นนี้ยังได้รับการรับรองจาก UL และ CSA ทำให้มั่นใจในมาตรฐานความปลอดภัยและคุณภาพระดับสากล

คุณสมบัติเด่น Norgren 18D สวิตช์แรงดันลมแบบอิเล็กโทร-แมคคานิคอล

• ช่วงแรงดัน: -1 ... 30 bar ครอบคลุมช่วงแรงดันที่หลากหลาย
• ขนาดพอร์ต: G1/4, 1/4 NPT หรือ Flange รองรับการเชื่อมต่อที่หลากหลาย
• ไมโครสวิตช์หน้าสัมผัสทอง: Microswitch with gold plated contacts เพิ่มความน่าเชื่อถือในการสวิตชิ่ง
• จำนวนรอบการสวิตชิ่งสูง: High number of switching cycles รองรับการทำงานซ้ำๆ ได้เป็นจำนวนมาก
• ทนทานต่อการสั่นสะเทือน: Vibration resistant to 15 g เหมาะสำหรับสภาพแวดล้อมที่มีการสั่นสะเทือน
• ได้รับการรับรอง UL และ CSA: Microswitch approved by UL and CSA ยืนยันมาตรฐานความปลอดภัย
• เป็นไปตามมาตรฐาน Low Voltage Directive: Conforms to Low Voltage Directive 2006/95/EG
• การทำงานที่ปลอดภัยโดยเนื้อแท้ (อุปกรณ์เสริม): Intrinsically safe operation (optional) สำหรับการใช้งานในพื้นที่เสี่ยง

ข้อมูลทางเทคนิค Norgren 18D สวิตช์แรงดันลมแบบอิเล็กโทร-แมคคานิคอล

• Medium: สำหรับ ของไหลที่เป็นกลางและเป็นก๊าซ (For neutral, gaseous and liquid fluids) รวมถึงของไหลที่ไม่กัดกร่อน (Non-combustible special versions for water application)
• Port size: G1/4, 1/4 NPT or flange (ขนาดพอร์ตลม)
• Media viscosity: Up to 1000 mm²/s (ความหนืดของของไหลสูงสุด)
• Operation: Diaphragm (ไดอะแฟรม) กลไกการทำงานแบบไดอะแฟรม
• Operating pressure: -1 ... 30 bar (-14 ... 435 psi) (แรงดันใช้งาน)
• Maximum over pressure: 80 bar (1160 psi) (แรงดันเกินสูงสุด)
• Repeatability: ±3% for vacuum; ±4% of final value (depending on regulating pressure) (ความเที่ยงตรง: ±3% สำหรับสุญญากาศ; ±4% ของค่าสุดท้าย ขึ้นอยู่กับแรงดันควบคุม)
• Switching pressure difference/hysteresis: Fixed (ค่าแตกต่างแรงดันสวิตชิ่ง/ฮีสเทอรีซิส: คงที่)
• Switching cycles: 100 1/min (จำนวนรอบการสวิตชิ่งสูงสุด: 100 ครั้งต่อนาที)
• Life cycle of mechanical parts: 10⁶ switching cycles (อายุการใช้งานเชิงกล: 1 ล้านรอบการสวิตชิ่ง)
• Switching element: Microswitch with gold plated contacts (สวิตช์: ไมโครสวิตช์พร้อมหน้าสัมผัสทอง)
• Degree of protection: IP65 for DIN EN 175301-803 (DIN 43650) form A connection; IP67 for M12 x 1 connection (ระดับการป้องกัน: IP65 สำหรับการเชื่อมต่อ DIN EN 175301-803 (DIN 43650) รูปแบบ A; IP67 สำหรับการเชื่อมต่อ M12 x 1)
• Electrical connection: DIN EN 175301-803 (DIN 43650) form A or M12 x 1 IEC 947-5-2 (การเชื่อมต่อทางไฟฟ้า: ตามมาตรฐาน DIN EN 175301-803 (DIN 43650) รูปแบบ A หรือ M12 x 1 IEC 947-5-2)
• Weight: 0.2 kg (0.44 lbs) (น้ำหนักเบา)

Ambient/Media temperature

• NBR: -10 ... +85°C (14 ... +185°F) (อุณหภูมิแวดล้อม/ของไหล สำหรับซีล NBR)
• FPM: 0 ... +80°C (32 ... +176°F) (อุณหภูมิแวดล้อม/ของไหล สำหรับซีล FPM)
• Air supply must be dry enough to avoid ice formation at temperatures below +2°C (+35°F) (แหล่งจ่ายอากาศต้องแห้งเพียงพอเพื่อป้องกันการเกิดน้ำแข็งที่อุณหภูมิต่ำกว่า +2°C (+35°F))

Materials Norgren 18D สวิตช์แรงดันลมแบบอิเล็กโทร-แมคคานิคอล

• วัสดุตัวเรือน: อะลูมิเนียม (ทองเหลือง)
• วัสดุซีล: NBR/FPM
• ตำแหน่งติดตั้ง: เลือกได้
