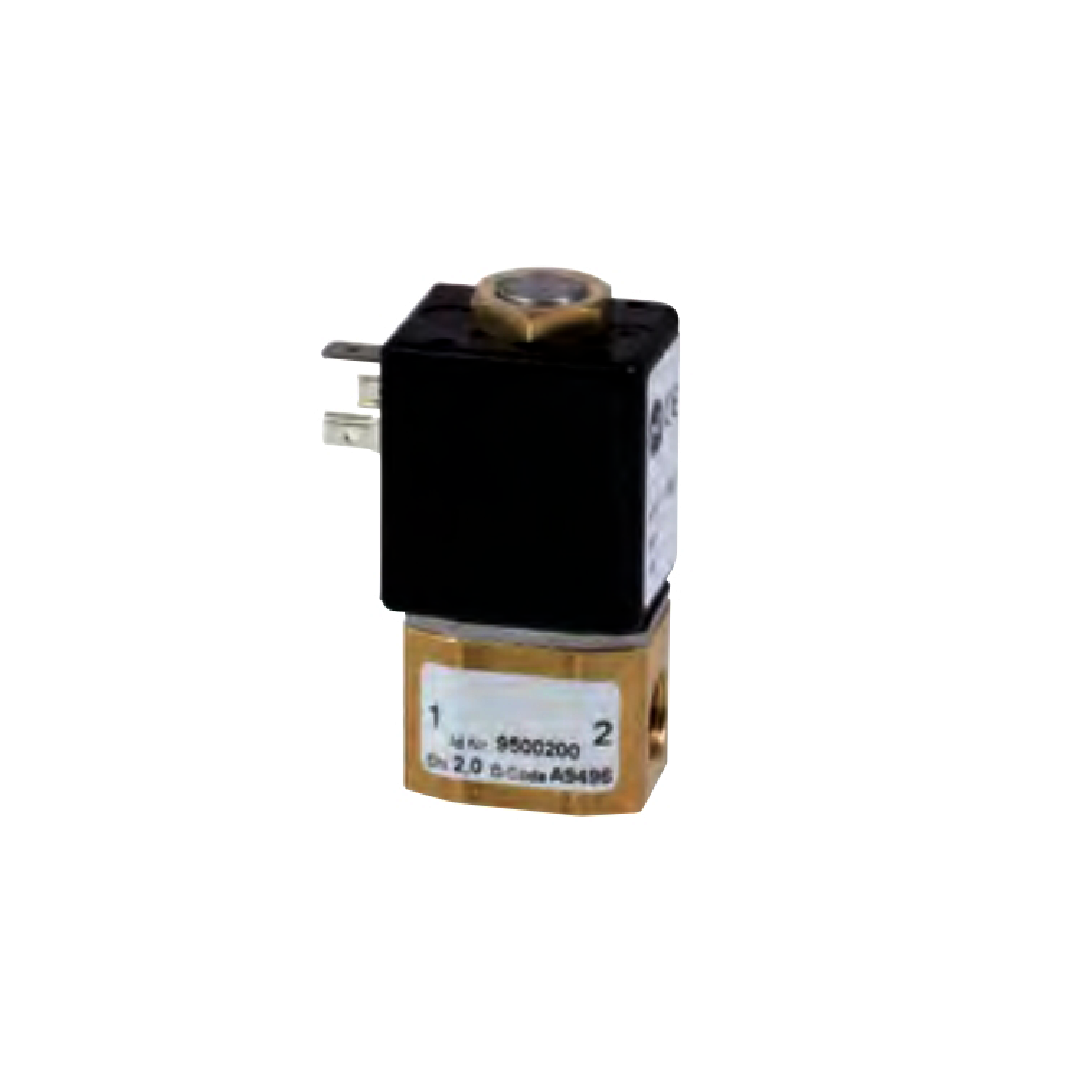

Norgren โซลินอยด์วาล์ว Direct solenoid actuated poppet valves Code: 9602440000000000

Norgren 96000 Series คือ วาล์วป๊อปเปต (poppet valve) แบบ 3/2 ทาง (3/2-way valve) ที่ควบคุมการทำงานโดยตรงด้วย โซลินอยด์ (direct solenoid actuated) และมีสถานะปกติปิด (Normally Closed - NC). โดดเด่นด้วย การตอบสนองที่รวดเร็ว (short switching times) และสามารถทำงานได้ที่ แรงดันเริ่มต้น 0 bar (working from 0 bar up) เหมาะสำหรับการควบคุม ของไหลที่เป็นกลาง (neutral fluids) และ ก๊าซ (gases) รวมถึง ระบบสุญญากาศ (vacuum systems) ที่มีระดับต่ำถึง 1,33 x 10⁻² mbar ด้วยขนาดพอร์ตที่เล็กกะทัดรัด ทำให้เหมาะสำหรับการใช้งานในพื้นที่จำกัด

คุณสมบัติเด่น Norgren 96000 Series วาล์วป๊อปเปต (poppet valve) แบบ 3/2 ทาง (3/2-way valve)

• ขนาดพอร์ตเล็ก: 1/4" (ISO G/NPT)
• สถานะปกติปิด (NC): Normally Closed (NC) solenoid valve
• ทำงานที่แรงดันเริ่มต้น 0 bar: Working from 0 bar up
• ตอบสนองรวดเร็ว: Short switching times
• เหมาะสำหรับสุญญากาศ: Suited for fine vacuum down to 1,33 x 10⁻² mbar
• สำหรับระบบโซลินอยด์ AC: For a.c. solenoid systems with integrated rectifier (40 ... 60 Hz) (สำหรับระบบโซลินอยด์ไฟฟ้ากระแสสลับพร้อมวงจรเรียงกระแสในตัว)
• ตัวเลือกโซลินอยด์แบบแปรผัน: Variable valve solenoid combination (มีตัวเลือกโซลินอยด์ที่หลากหลาย)

ข้อมูลทางเทคนิค Norgren 96000 Series วาล์วป๊อปเปต (poppet valve) แบบ 3/2 ทาง (3/2-way valve)

• Medium: สำหรับ ของไหลที่เป็นกลางและก๊าซ
• Orifice: 2 ... 5 mm (ขนาดรูวาล์ว)
• Port size: G1/4, 1/4 NPT (ขนาดพอร์ต)
• การทำงาน: วาล์วป๊อปเปตควบคุมด้วยโซลินอยด์โดยตรง
• Operating pressure: 0 ... 18 bar (0 ... 261 psi) (แรงดันใช้งาน)
• ทิศทางการไหล: ขึ้นอยู่กับระบบโซลินอยด์ อาจกำหนดทิศทางเดียวหรือเลือกได้
• ตำแหน่งติดตั้ง: เลือกได้, แนะนำให้ติดตั้งโดยให้ส่วนโซลินอยด์อยู่ด้านบน
• จำนวนรอบการสวิตชิ่ง: ไม่ได้ระบุ

Ambient/Media temperature

• NBR: -25 ... +80°C (-13 ... +176°F) (อุณหภูมิแวดล้อม/ของไหล สำหรับซีล NBR)
• FPM: -10 ... +120°C (+14 ... +248°F) (อุณหภูมิแวดล้อม/ของไหล สำหรับซีล FPM)
• Water +95°C (+203°F) (อุณหภูมิของเหลว (น้ำ) สูงสุด)
• EDPM: -40 ... +140°C (-40 ... +284°F) (อุณหภูมิแวดล้อม/ของไหล สำหรับซีล EPDM)
• FFPM: -10 ... +140°C (+14 ... +284°F) (อุณหภูมิแวดล้อม/ของไหล สำหรับซีล FFPM)
• Depending on solenoid system and seal materials (ขึ้นอยู่กับระบบโซลินอยด์และวัสดุซีล)
• Air supply must be dry enough to avoid ice formation at temperatures below +2°C (+35°F) (แหล่งจ่ายอากาศต้องแห้งเพียงพอเพื่อป้องกันการเกิดน้ำแข็งที่อุณหภูมิต่ำกว่า +2°C (+35°F))

Material Norgren 96000 Series วาล์วป๊อปเปต (poppet valve) แบบ 3/2 ทาง (3/2-way valve)

• Housing: brass 2.0401 (Ms 58) (วัสดุตัวเรือน: ทองเหลือง 2.0401 (Ms 58))
• Seals: NBR, others see option selector (วัสดุซีล: NBR, อื่นๆ ดูตัวเลือก)
• Inner parts: stainless steel 1.4104 (430 F) brass 2.0401 (Ms 58) (วัสดุชิ้นส่วนภายใน: สแตนเลส 1.4104 (430 F), ทองเหลือง 2.0401 (Ms 58))
• Further versions: Seat seal FPM, EPDM, FFPM; assembled oil and grease-free (รุ่นเพิ่มเติม: ซีลบ่าวาล์ว FPM, EPDM, FFPM; ประกอบโดยปราศจากน้ำมันและจาระบี)

Flow conversion

• Cv US Gallon/min (water) = l/min (air) x 0,001
• Kv m³/h (water) = l/min (air) x 0,000906 (สูตรแปลงอัตราการไหล)
