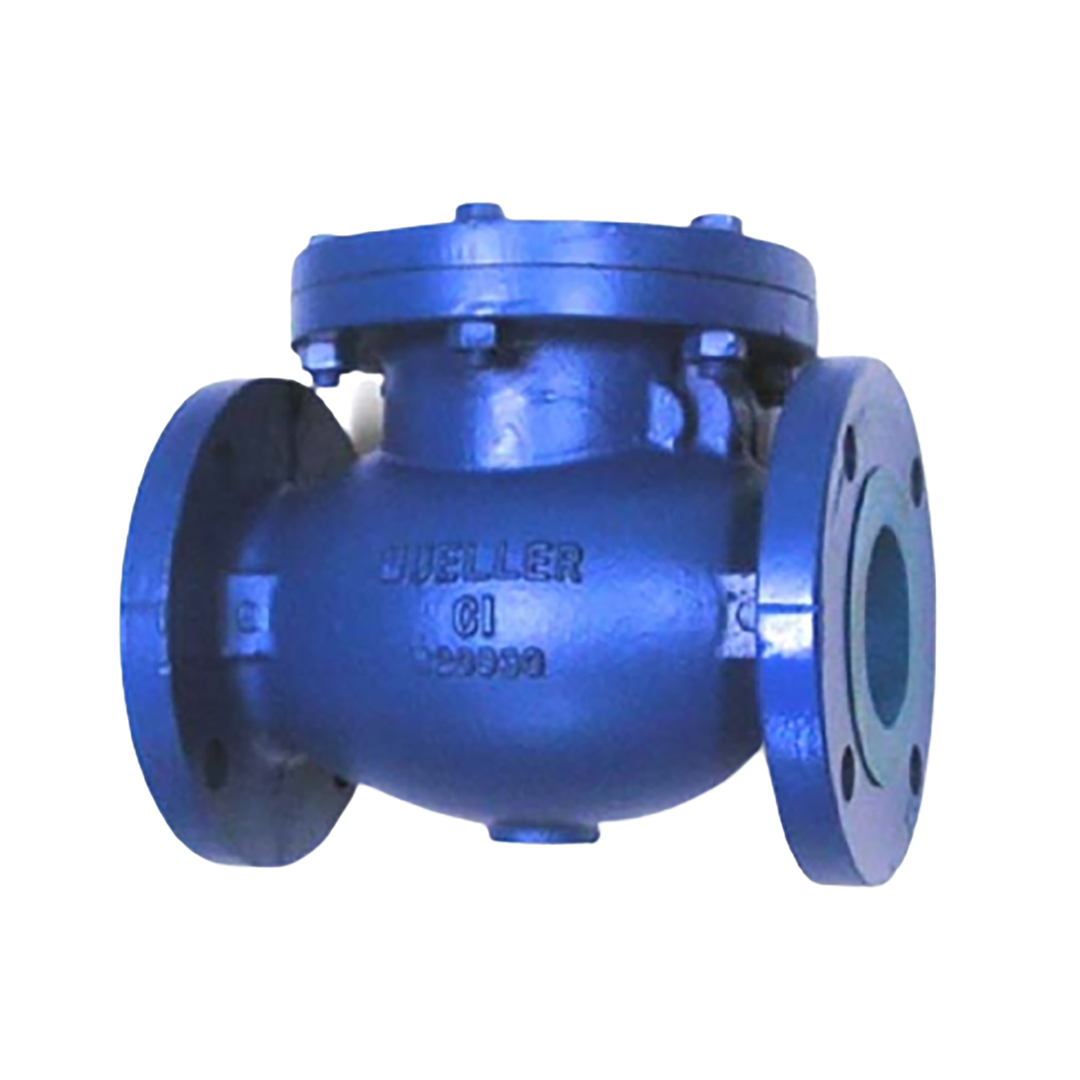

เช็ควาล์ว 3 นิ้ว Mueller Check Valve Model BSW-125-F

เช็ควาล์ว 3 นิ้ว Mueller Check Valve Model BSW-125-F

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

MUELLER

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
7,910.00 ฿
7,910.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด เช็ควาล์ว 3 นิ้ว Mueller Check Valve Model BSW-125-F

เอกสารข้อมูลทางเทคนิค:

คุณสมบัติ

  • ทนทานต่อการใช้งานในสภาพแวดล้อมที่หลากหลาย
  • ประสิทธิภาพสูงในการป้องกันการไหลย้อนกลับของของเหลว
  • บำรุงรักษาง่าย
  • มีให้เลือกใช้งานหลายขนาดและความดันใช้งาน
  • อุณหภูมิใช้งาน: -20 ถึง 120 องศาเซลเซียสำ

ตัวอย่างการใช้งาน

  • ใช้ในระบบท่อน้ำประปา เพื่อป้องกันการไหลย้อนกลับของน้ำ
  • ใช้ในระบบท่อดับเพลิง เพื่อป้องกันการไหลย้อนกลับของน้ำ
  • ใช้ในระบบท่อก๊าซธรรมชาติ เพื่อป้องกันการไหลย้อนกลับของก๊าซ
  • ใช้ในระบบท่อน้ำมัน เพื่อป้องกันการไหลย้อนกลับของน้ำมัน
  • ใช้ในระบบท่อไอน้ำ เพื่อป้องกันการไหลย้อนกลับของไอน้ำ
ดูรายละเอียดทั้งหมด
Standard and Applications
1.

Designe ACC ING T

  1. BS5153 PN10/16: 1986 FLANGE ENDS TO BS4504 PN10/PN16
  2. BS4090 PN10 FLANGE ENDS TO BS10 Table E or D;
  3. MSS-SP-71 1986 FLANGE ENDS TO ANSI B16.1 CLASS 125/150
  4. DIN3202-F6 FLANGE ENDS TO DIN2501 PN10/PN16
    * CHECK VALVES TO BS5153 PN16: 1986 / BS4090 PN10 / MSS-SP-71 WITH HAMMER AVAILABLE UPON REQUEST.
2. Mainly for water, industrial waste water and neutral liquids
3. Painted with liquid painting or coated with powder epoxy.

Pressure Test

Working Pressure 200 PSI / 14 bars
Test Pressure Shell 300 PSI / 24 bars
Seat 250 PSI / 16 bars
Max. Working Temperature 120°C

Part List

No. Part Material
1. Body Cast iron / Ductile iron
2. Disc Ring Cast brass / Cast bronze / Stainless steel
Body Ring Cast brass / Cast bronze / Stainless steel
3. Disc Cast iron / Ductile iron
(Fully Vulcanized with EPDM or NBR rubber)
4. Hanger Stainless steel to 13% Cr
5. Stem Carbon steel or stainless steel
6. Cover Cast iron / Ductile iron
Rocker, Hammer Cast iron / Ductile

Dimensions

Size MSS-SP-71 FLANGE STANDARD
BS5153 ANSI 16.1 200 PSI BS4504 ISO2531 PN16 BS4090 ISO2531 PN10
BS4090 DIN2501 PN16 DIN2501 PN10
Inch L H D n - Ф k D n - Ф k D n - Ф k
2 203 120 152 4-19 121 165 4-19 125 165 4-19 125
2-1/2 215 125 178 4-19 140 185 4-19 145 185 4-19 145
3 240 135 191 4-19 152 200 8-19 160 200 8-19 160
4 290 155 229 8-19 191 220 8-19 180 220 8-19 180
5 328 185 254 8-22.4 216 250 8-19 210 250 8-19 210
6 355 200 279 8-22.4 241 285 8-23 240 285 8-23 240
8 495 240 343 8-22.4 299 340 12-23 295 340 12-23 295
10 620 280 406 12-25.4 362 405 12-28 355 395 12-28 355
12 700 325 483 12-25.4 432 460 12-28 410 445 12-28 410
14 787 443 533 12-29 476 520 16-28 470 505 16-28 470
16 914 595.5 597 16-29 540 580 16-31 525 565 16-31 525
