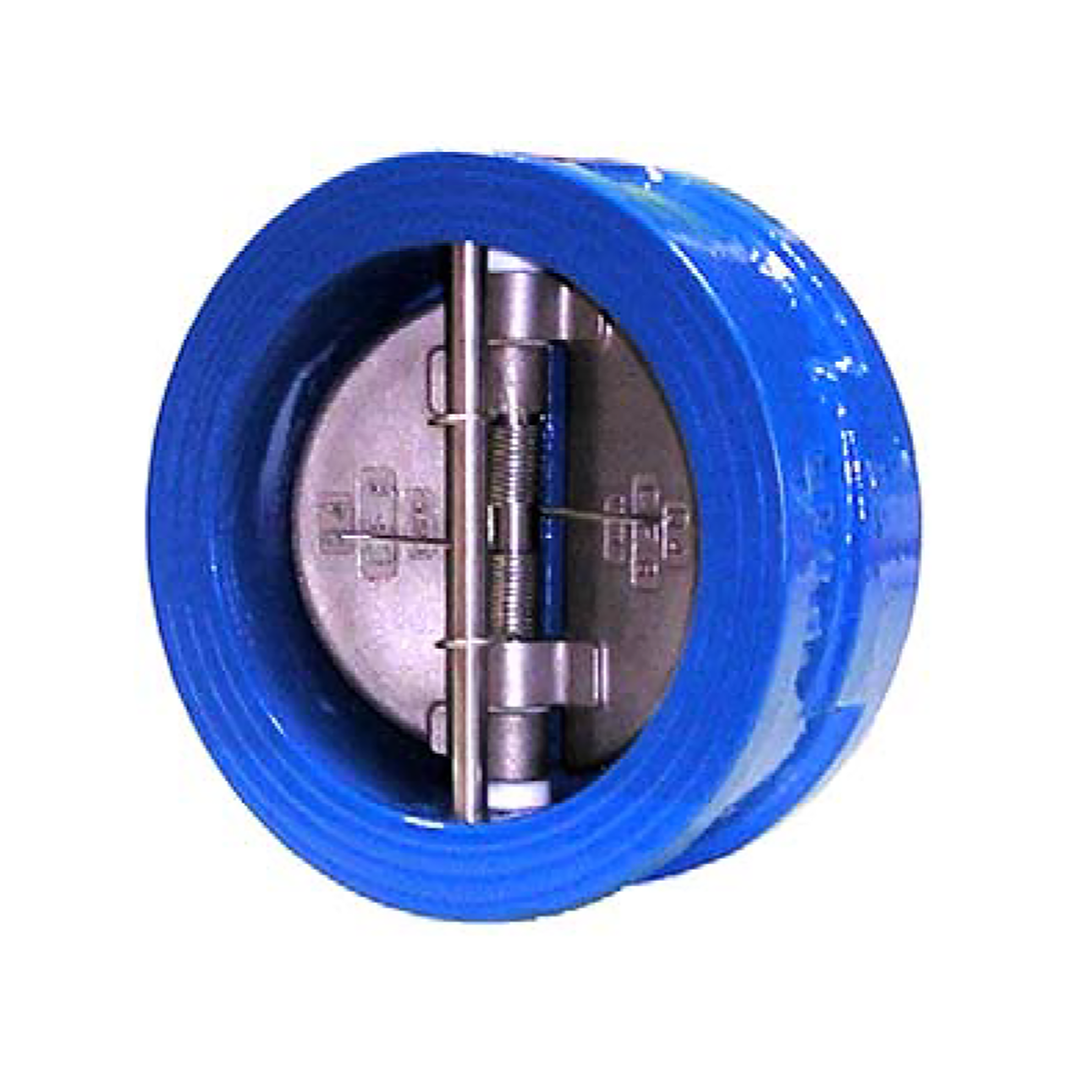

เช็ควาล์ว 24 นิ้ว Mueller Check Valve Model 71AHH-6-H

เช็ควาล์ว 24 นิ้ว Mueller Check Valve Model 71AHH-6-H

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

MUELLER

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
139,400.00 ฿
139,400.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด เช็ควาล์ว 24 นิ้ว Mueller Check Valve Model 71AHH-6-H

เอกสารข้อมูลทางเทคนิค:

คุณสมบัติ

  • ทนทานต่อการใช้งานในสภาพแวดล้อมที่หลากหลาย
  • มีประสิทธิภาพสูงในการป้องกันการไหลย้อนกลับของของเหลว
  • บำรุงรักษาง่าย
  • มีให้เลือกใช้งานหลายขนาดและความดันใช้งาน
  • วัสดุซีล EPDM

ตัวอย่างการใช้งาน

  • ใช้ในระบบท่อน้ำประปา เพื่อป้องกันการไหลย้อนกลับของน้ำ
  • ใช้ในระบบท่อดับเพลิง เพื่อป้องกันการไหลย้อนกลับของน้ำ
  • ใช้ในระบบท่อก๊าซธรรมชาติ เพื่อป้องกันการไหลย้อนกลับของก๊าซ
  • ใช้ในระบบท่อน้ำมัน เพื่อป้องกันการไหลย้อนกลับของน้ำมัน
  • ใช้ในระบบท่อไอน้ำ เพื่อป้องกันการไหลย้อนกลับของไอน้ำ

การติดตั้ง

  • Sure CheckTM มีประสิทธิภาพเท่าเทียมกันสำหรับการไหลในแนวตั้งหรือแนวนอน เพลาไหลแนวนอนควรวางในแนวตั้ง
  • ปรึกษาโรงงานเกี่ยวกับการไหลในแนวตั้งลง
  • Sure CheckTM ได้รับการออกแบบมาเพื่อให้พอดีกับวงกลมโบลต์ ANSI
  • ให้ติดตั้งตัวกรองก่อนปั๊มเพื่อให้แน่ใจว่ามีการปกป้อง ปั๊มและชิ้นส่วนการทำงานของวาล์ว

ข้อมูลจำเพาะ

body material cast iron astm a126-b
disc 316 stainless steel
seat epdm
spring 316 stainless steel
working pressure 200 psi wog @ 100๐f
connection ansi 125 / jis 10 k
ดูรายละเอียดทั้งหมด
Pressure Temperature Rating
Model Size Material Pressure
71 2"-12" Cast Iron 200 PSI @ 100 ℉
71 50mm-300mm Cast Iron 13.8 bar @ 38 ℃
71 14"-54" Cast Iron 150 PSI @ 100 ℉
71 350mm-1380mm Cast Iron 10.3 bar @ 38 ℃

Dimension and Weights

UL Model 71U Only-Pressure 175 WOG

Size in 4 6 8 10 12
mm 100 150 200 250 300
A 6-7/8 8-3/4 11 13-3/8 16-1/8
174.6 222.3 279.4 333.9 409.6
B 3-5/8 4-1/8 4-3/4 6 7-3/8
92.1 104.8 120.7 152.4 187.3
C N/A 4-1/8 6-5/8 8-1/4 9-7/8
N/A 104.8 168.3 209.6 250.8
D N/A 19-32 1-1/2 1-5/8 2
N/A 15.1 38.1 41.3 50.8
Weights Ib 15 33 58 89 160
kg 6.8 15.0 26.3 40.4 72.6

Standard Model 71's Only

Size in 2 2 1/2 3 4 5 6 8 10 12
mm 50 65 80 100 125 150 200 250 300
A 4 4-3/4 5-1/8 6-1/8 7-3/8 8-1/2 10-1/2 13 14-3/4
101 121 131 156 187 217 267 330 375
B 1-11/16 1-13/16 2-1/2 2-1/2 2-3/4 3 3-1/2 4-1/2 4-1/2
43 46 64 64 70 76 89 114 114
C NA 1-1/8 2-1/2 3-7/16 4-1/2 5-3/8 7-1/2 9-1/2 11-3/4
NA 28.6 63.5 87.3 114.3 136.5 190.5 241.3 298.5
D NA 5/32 5/8 15/16 1-11/32 12-3/32 2-1/2 3-3/8 4-1/8
NA 4.0 15.9 23.8 34.1 43.7 63.5 85.7 105
Weights Ib 4 5-1/2 7-1/2 13-1/2 17-1/2 26-1/2 50 70 108
kg 1.8 2.5 3.4 6.2 8.0 12.0 22.7 31.8 49

Size in 14 16 18 20 24 28 30 36 42 48
mm 350 400 450 500 600 700 750 900 1050 1200
A 16-1/2 19 21-1/8 23-3/8 27-1/2 32-9/32 34-3/4 41-1/4 48 54-1/2
420 483 538 598 697 820 882.7 1048 1219.2 1384.3
B 5 5-1/2 6 6 7 9 12 15-1/4 17 20-5/8
127 140 152 152 178 229 304.8 387.8 431.6 523.8
C 12 14-7/16 16-5/16 18-1/4 22-11/16 28-23/32 28-23/32 33-1/2 41 47
304.8 366.7 414.3 463.6 576.3 729.5 729.5 850.9 1041.4 1194
D 3-1/8 4-3/8 5-1/8 6 8-1/2 11 11 11-3/8 15-1/4 16-3/4
79.4 111.1 130.2 152.4 215.9 279.4 279.4 288.9 387.4 425.5
Weights Ib 170 225 280 390 590 893 1050 1600 2850 3400
kg 77.1 102 127 177 268 406 476 726 1293 1542
