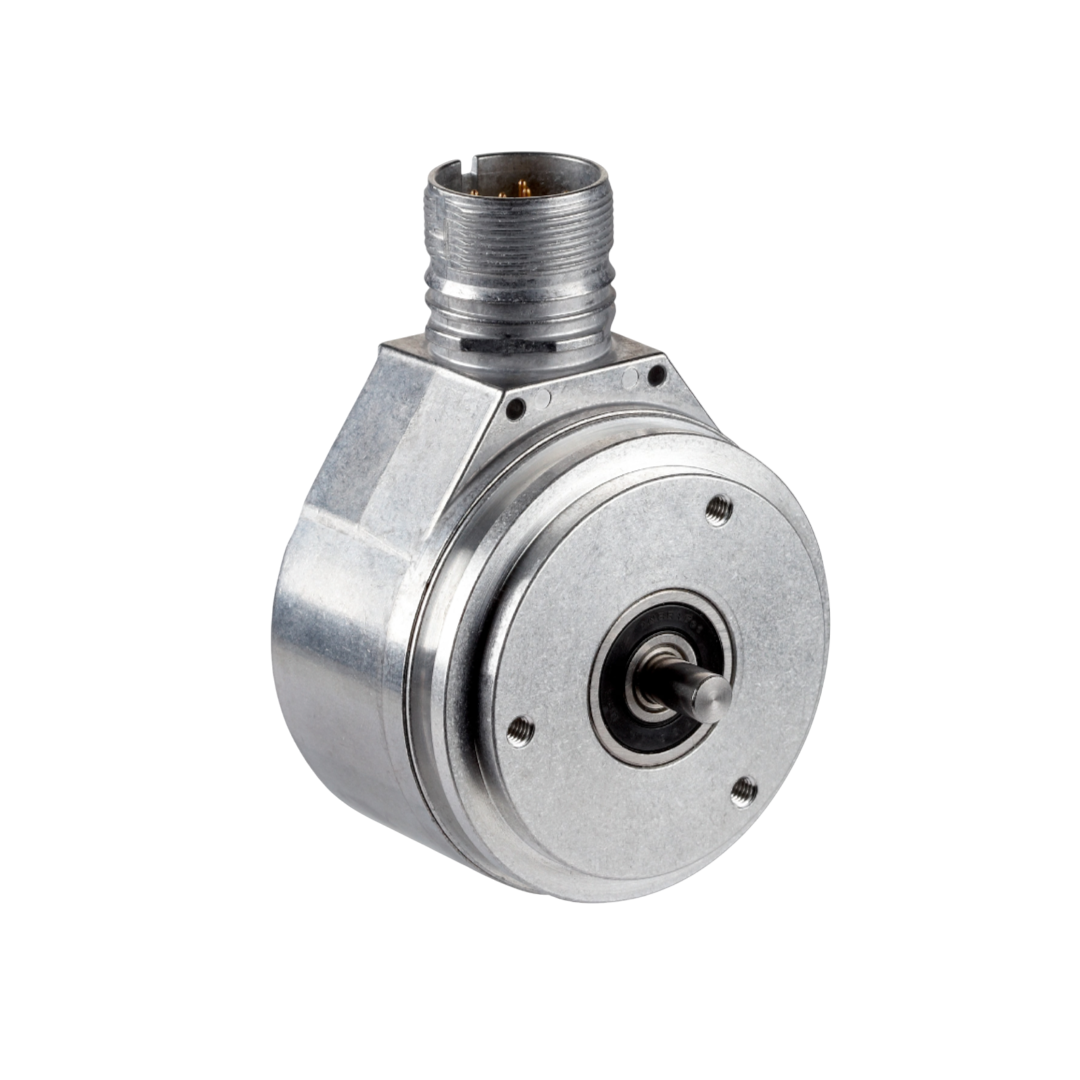

Motion Control Sensors SICK รุ่น Absolute Encoders AFM60A-S1RA262144 เซ็นเซอร์ตรวจจับการเคลื่อนไหว
Motion Control Sensors SICK รุ่น Absolute Encoders AFM60A-S1RA262144 เซ็นเซอร์ตรวจจับการเคลื่อนไหว
SICK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Motion Control Sensors SICK รุ่น Absolute Encoders AFM60A-S1RA262144 เซ็นเซอร์ตรวจจับการเคลื่อนไหว
SICK เป็นหนึ่งในผู้นำด้านเทคโนโลยีเซนเซอร์สำหรับระบบควบคุมการเคลื่อนไหว (Motion Control) ซึ่งครอบคลุมทั้งการตรวจจับตำแหน่ง ความเร็ว ทิศทาง และการวัดเชิงมุมอย่างแม่นยำ เพื่อรองรับการทำงานของระบบอัตโนมัติและเครื่องจักรอุตสาหกรรมสมัยใหม่
คุณสมบัติ
คุณสมบัติ
Absolute Encoder SICK เป็นอุปกรณ์ที่แปลงตำแหน่งเชิงมุมหรือเชิงเส้นของเพลาหรือชิ้นส่วนที่หมุนไปเป็นสัญญาณดิจิตอลที่สามารถอ่านค่าได้ ซึ่งแตกต่างจาก Incremental Encoder ที่ให้สัญญาณพัลส์ที่ต้องการการนับเพื่อทราบตำแหน่ง
AFS/AFM60 Ethernet
เอนโค้ดเดอร์แบบสัมบูรณ์ความละเอียดสูงพร้อมอินเทอร์เฟซ PROFINET, EtherNet/IP™ หรือ EtherCAT® เอนโค้ดเดอร์แบบสัมบูรณ์ AFS/AFM60 Ethernet ที่มีความละเอียดสูงสามารถวัดตำแหน่งและความเร็วแบบสัมบูรณ์ได้อย่างแม่นยำ มีฟังก์ชันอัจฉริยะหลากหลายสำหรับวิเคราะห์พารามิเตอร์ เช่น อุณหภูมิ หรือระยะเวลาในการทำงาน เพื่อช่วยตรวจจับข้อผิดพลาดล่วงหน้าและเพิ่มความพร้อมในการทำงานของเครื่องจักรและระบบต่าง ๆ ตัวเลือกการตั้งค่าที่หลากหลาย เช่น การปรับความละเอียด ช่วยให้ง่ายต่อการติดตั้ง และสามารถปรับแต่งให้เหมาะสมกับการใช้งานเฉพาะด้านได้ SICK ยังมีฟังก์ชันบล็อกสำหรับเอนโค้ดเดอร์ที่ใช้ PROFINET และ EtherNet/IP™ และรุ่นที่เป็น EtherNet/IP™ ยังมาพร้อมกับเว็บเซิร์ฟเวอร์แบบแอคทีฟอีกด้วย ด้วยดีไซน์กะทัดรัด ทำให้เอนโค้ดเดอร์ AFS/AFM60 Ethernet เหมาะสำหรับการใช้งานในพื้นที่ที่จำกัด
คุณสมบัติ
- เอนโค้ดเดอร์แบบสัมบูรณ์ความละเอียดสูง สูงสุดถึง 30 บิต (AFM60) หรือ 18 บิต (AFS60)
- หน้าแปลนแบบ Face mount, Servo flange, และแกนกลวงแบบปิด (Blind hollow shaft)
- ประเภทการเชื่อมต่อ: ปลั๊ก M12 แบบแกนตรง 3 ช่อง
- อินเทอร์เฟซการสื่อสาร: PROFINET, EtherNet/IP™, EtherCAT®
- ฟังก์ชันการตรวจจับแกนแบบรอบ (Round axis functionality)
- ฟังก์ชันวิเคราะห์และวินิจฉัยการทำงาน
- แสดงสถานะผ่านไฟ LED จำนวน 5 ดวง
ประโยชน์
- ความละเอียดและความแม่นยำในการวัดสูง ทำให้สามารถใช้งานในแอปพลิเคชันที่ต้องการความเที่ยงตรงได้
- รองรับโซลูชันเฉพาะทางด้วยตัวเลือกอินเทอร์เฟซเชิงกลที่หลากหลาย
- ฟังก์ชันวิเคราะห์อัจฉริยะช่วยเพิ่มความพร้อมในการทำงานของระบบโดยรวม
- ติดตั้งง่ายด้วยตัวเลือกการตั้งค่าที่หลากหลายและฟังก์ชันบล็อก (ขึ้นอยู่กับประเภทอุปกรณ์)
- ปรับขนาดความละเอียดได้อย่างยืดหยุ่น ไม่ว่าจะเป็นแบบเลขฐานสอง ไม่ใช่เลขฐานสอง หรือค่าที่ไม่เป็นจำนวนเต็ม ด้วยฟังก์ชัน Round axis
- ดีไซน์กะทัดรัดและคุ้มค่า
- มีเว็บเซิร์ฟเวอร์ในตัว ช่วยให้ตั้งค่าพารามิเตอร์ได้ง่ายโดยไม่ต้องมีความรู้เฉพาะทางเกี่ยวกับอินเทอร์เฟซ (ขึ้นอยู่กับประเภทอุปกรณ์)
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ประสิทธิภาพ
| Number of steps per revolution (max. resolution) | 262,144 (18 bit) |
| Number of revolutions | 4,096 (12 bit) |
| Max. resolution (number of steps per revolution x number of revolutions) | 18 bit x 12 bit (262,144 x 4,096) |
| Error limits G | 0.03° 1) |
| Repeatability standard deviation σr | 0.002° 2) |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Mechanical design | Solid shaft, Servo flange |
| Shaft diameter | 6 mm |
| Shaft length | 10 mm |
| Weight | 0.3 kg 1) |
| Shaft material | Stainless steel |
| Flange material | Aluminum |
| Housing material | Aluminum die cast |
| Start up torque | < 0.5 Ncm (+20 °C) |
| Operating torque | < 0.3 Ncm (+20 °C) |
| Permissible shaft loading | 80 N (radial) 40 N (axial) |
| Operating speed | ≤ 9,000 min⁻¹ 2) |
| Moment of inertia of the rotor | 6.2 gcm² |
| Bearing lifetime | 3.0 x 10^9 revolutions |
| Angular acceleration | ≤ 500,000 rad/s² |
