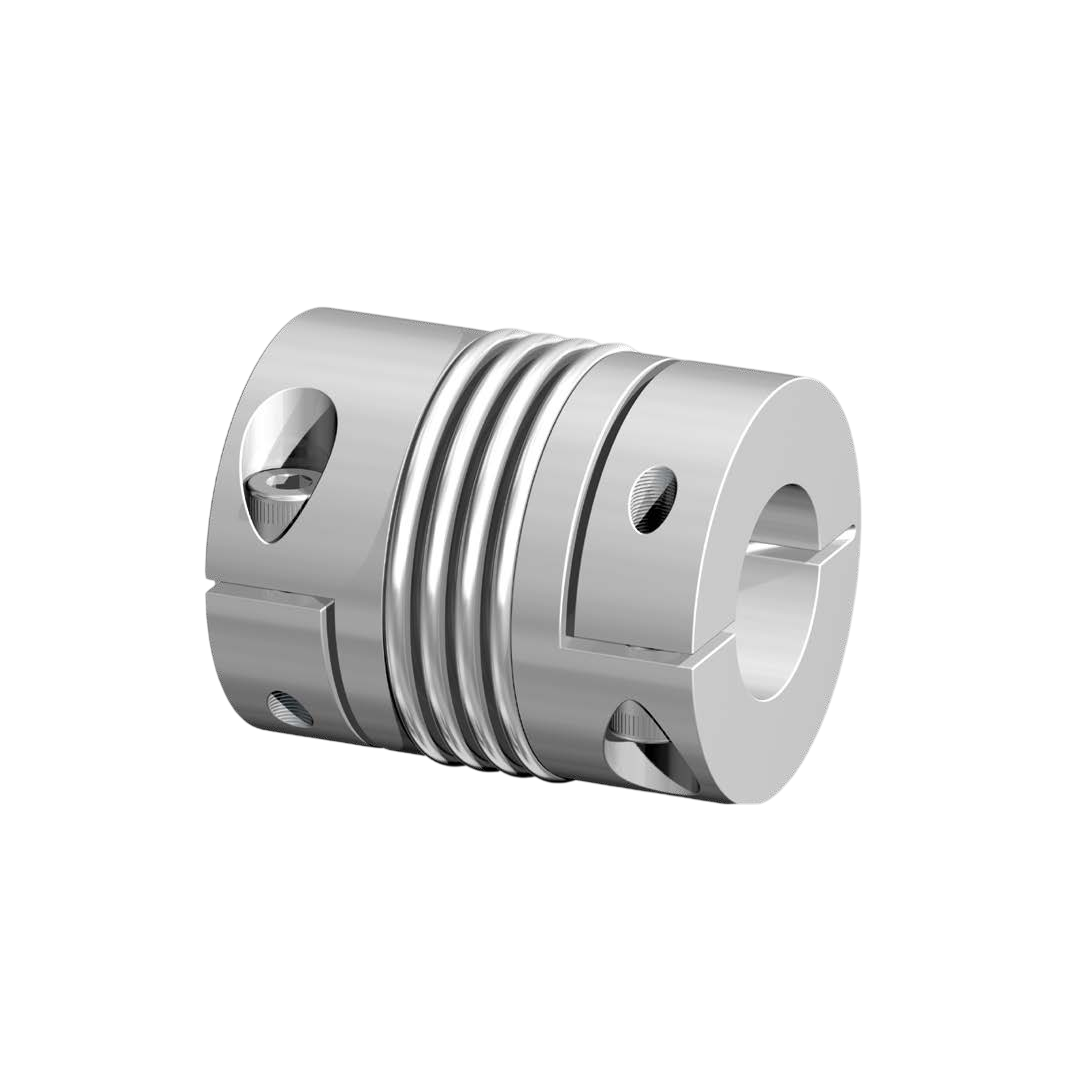

Metal Bellows Couplings RINGFEDER GWB AKN 300 ขนาด
Metal Bellows Couplings RINGFEDER GWB AKN 300 ขนาด
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Metal Bellows Couplings RINGFEDER GWB AKN 300 ขนาด
ข้อต่อเพลาชนิดเมทัลเบลโลว์ (Metal Bellows Couplings) จาก RINGFEDER เป็นหนึ่งในโซลูชันการส่งกำลังที่ได้รับการยอมรับในระดับสากล เนื่องจากถูกออกแบบมาให้ตอบโจทย์งานที่ต้องการความแม่นยำสูงและความทนทานต่อสภาวะการทำงานที่ซับซ้อน ข้อต่อประเภทนี้ใช้โครงสร้างที่เป็นเบลโลว์โลหะบาง ๆ ซึ่งมีความยืดหยุ่นสูง สามารถรองรับการเยื้องศูนย์ของเพลาได้หลากหลายรูปแบบ ไม่ว่าจะเป็นการเยื้องศูนย์เชิงมุม (Angular Misalignment) การเยื้องศูนย์เชิงขนาน (Parallel Misalignment) หรือการขยับตามแนวแกน (Axial Displacement) โดยทั้งหมดนี้เกิดขึ้นได้โดยไม่สูญเสียความแม่นยำในการถ่ายทอดแรงบิด
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ข้อต่อแบบ Metal Bellows Coupling ที่มาพร้อม ฮับแบบ Clamping Hubs
- มีความยาวสั้นและให้ ความแข็งแรงบิดสูงขึ้น (Higher Torsional Stiffness)
- โครงสร้างโลหะยืดหยุ่น (Metal Bellows) ช่วยถ่ายทอดแรงบิดอย่างแม่นยำและทนทาน
- ชดเชยการเยื้องศูนย์ในแนวแกน มุม และรัศมี ลดแรงสั่นสะเทือน
- เหมาะสำหรับงานที่ต้องการความแม่นยำสูงและการตอบสนองต่อแรงบิดอย่างรวดเร็ว
การติดตั้ง
- ฮับแบบ Clamping ช่วยให้การยึดเพลามั่นคงและง่าย
- การจัดศูนย์แม่นยำและรวดเร็ว
- ติดตั้งและบำรุงรักษาสะดวก โดยไม่ต้องใช้เครื่องมือพิเศษ
- การประกอบลดโอกาสเกิดความเสียหายต่อเพลาและตัว Coupling
การใช้งาน
- เหมาะสำหรับเครื่องจักรที่ต้องการ ความแข็งแรงบิดสูงและการตอบสนองรวดเร็ว
- ใช้ได้ดีกับเครื่องจักรความเร็วสูง CNC ปั๊ม และระบบส่งกำลังที่ต้องการความแม่นยำ
- ลดแรงกระแทกและการสั่นสะเทือนต่อเพลาและอุปกรณ์ที่เชื่อมต่อ
- ช่วยยืดอายุการใช้งานของเพลาและระบบส่งกำลัง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Size | 300 |
| L mm | 104 |
| d1;d2 min-max mm | 24 - 60 |
| d1k;d2k min-max mm | 24 - 60 |
| C1 mm | 36.9 |
| D1 mm | 110 |
| H mm | 110 |
| I mm | 13 |
| K mm | 39 |
| T Nm | 360 |
| nmax 1/min | 5900 |
| CR N/mm | 6300 |
| Ca N/mm | 280 |
| CTdyn 103 Nm/rad | 500 |
| ΔKa mm | 0.4 |
| ΔKw degree | 1.0 |
| ΔKr mm | 0.2 |
| J 10−3kgm2 | 3.00 |
| DG1 mm | 1 x M12 |
| TA1 Nm | 120 |
| Gw kg | 1.434 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติ | รายละเอียด |
| ประเภทการออกแบบ | ข้อต่อแบบ Metal Bellows พร้อม Clamping Hubs ความยาวสั้นและความแข็งแรงเชิงบิดสูง |
| ลักษณะเด่น | โครงสร้างสั้นช่วยลดความยืดหยุ่นโดยรวม และเพิ่มความแข็งแรงในการถ่ายทอดแรงบิด |
| การส่งกำลัง | ถ่ายทอดแรงบิดได้ราบรื่น มีความแม่นยำสูง ลดแรงสั่นสะเทือน |
| การชดเชยการเยื้องศูนย์ | รองรับการเยื้องศูนย์ทั้งแนวรัศมี แกน และมุมอย่างแม่นยำ |
| การติดตั้ง | ติดตั้งสะดวกด้วย Clamping Hubs สามารถประกอบได้ง่ายโดยไม่ต้องใช้เครื่องมือพิเศษ |
| การบำรุงรักษา | แทบไม่ต้องบำรุงรักษา เนื่องจากโครงสร้างโลหะทนทานต่อการสึกหรอ |
| การใช้งานทั่วไป | เหมาะกับเครื่องจักรที่ต้องการแรงบิดสูง ความแม่นยำสูง และพื้นที่ติดตั้งจำกัด เช่น มอเตอร์ CNC และอุปกรณ์ส่งกำลังความเที่ยงตรงสูง |
| จุดเด่น | ความแข็งแรงเชิงบิดสูง ติดตั้งง่าย แข็งแรงทนทาน และลดแรงสั่นสะเทือนของระบบ |
