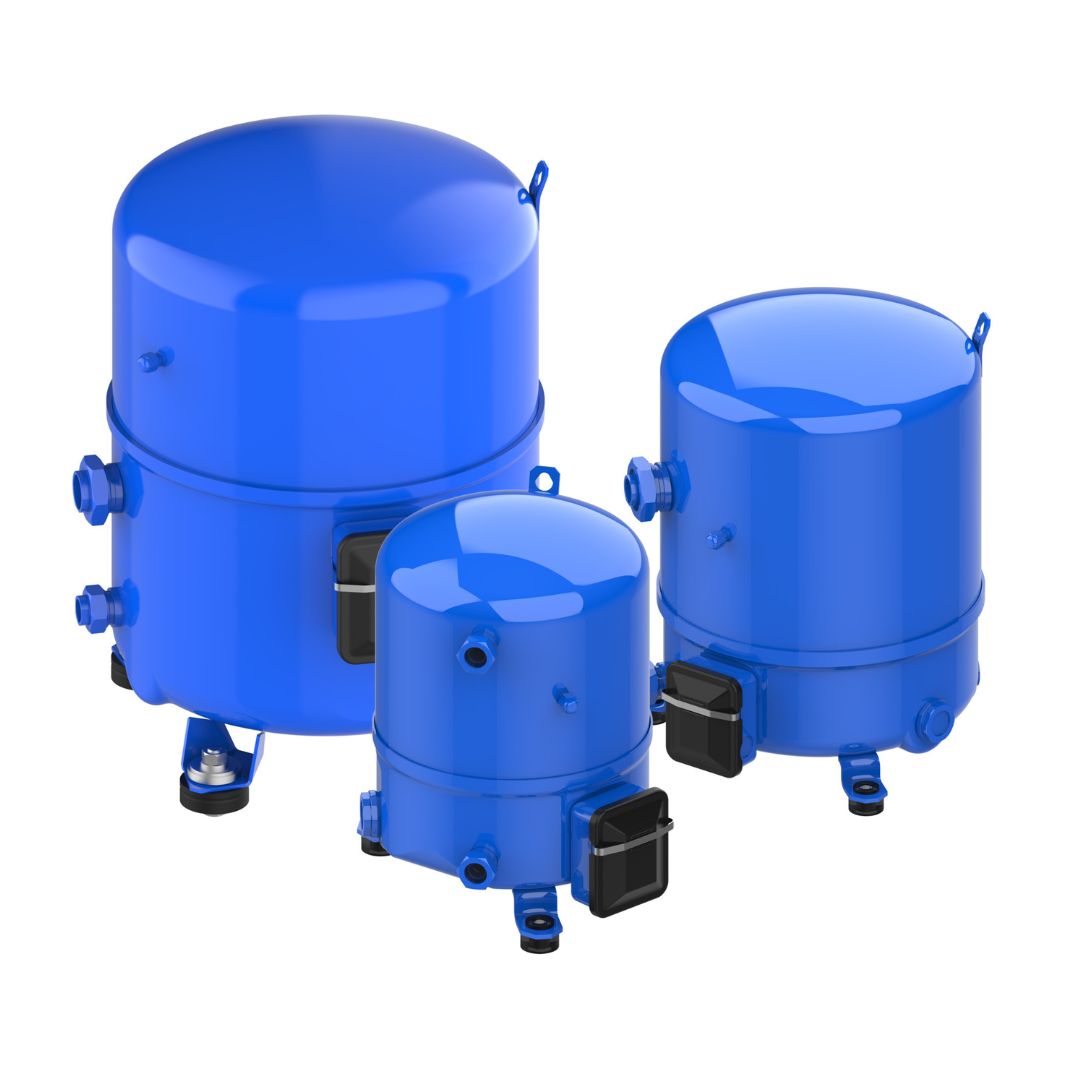

MTZ28-4VI Maneurop Danfoss 400V/3ph/50Hz

MTZ28-4VI Maneurop Danfoss 400V/3ph/50Hz: สัมผัสนวัตกรรมทำความเย็นกะทัดรัดกับ Maneurop Danfoss MTZ28-4VI คอมเพรสเซอร์ลูกสูบ 400V ที่ออกแบบมาเพื่อการทำงานที่เงียบสงบ แบรนด์ Maneurop ใส่ใจในทุกรายละเอียดของชิ้นส่วนเพื่อลดความสั่นสะเทือน ส่งผลให้การเชื่อมต่อท่อภายนอกปลอดภัยยิ่งขึ้น มอเตอร์ทำงานได้อย่างต่อเนื่องโดยไม่เกิดความร้อนสะสม มอบอุณหภูมิที่เย็นฉ่ำและคงที่สำหรับตู้แช่เครื่องดื่มและระบบปรับอากาศขนาดเล็ก

คุณสมบัติ

• ความจุเหมาะสำหรับตู้แช่แข็งขนาดเล็กถึงกลางในร้านอาหาร
• เทคโนโลยีลดการสึกหรอของแบริ่ง (Bearing) ทำให้เครื่องเดินเรียบตลอดอายุการใช้งาน
• อุปกรณ์กันไฟกระชากพื้นฐานทำงานได้ไว ปกป้องมอเตอร์ได้ทันท่วงที
• มีช่องสำหรับติดตั้งฮีตเตอร์รัดรัดคอมเพรสเซอร์ (Crankcase heater) ได้สะดวก
• ระบบภายในถูกซีลปิดด้วยความร้อนสูง ป้องกันรอยรั่วซึมได้ 100%

ข้อมูลจำเพาะ

• แบรนด์เครื่องจักร: Maneurop Danfoss
• หมายเลขรุ่น: MTZ28-4VI
• ตระกูลคอมเพรสเซอร์: MTZ Series
• กำลังไฟฟ้าเข้า: 400V
• วงจรไฟฟ้า: 3 Phase / 50Hz

น้ำหนักรวม	24.88 กิโลกรัม
น้ำหนักสุทธิ	23 กิโลกรัม
ปริมาณ	37.73 ลิตร
อีเอเอ็น	5702428980548
เทคนิคการสร้างแบรนด์	คอมเพรสเซอร์ลูกสูบ
การควบคุมความจุ	ความเร็วคงที่
การปฏิบัติตาม RoHS ของประเทศจีน	ออกจากขอบเขต
สี	สีฟ้า
แหล่งจ่ายไฟคอมเพรสเซอร์ [V]	400/3/50 460/3/60
รหัสการกำหนดค่า	เดี่ยว
ประเภทการเชื่อมต่อ	โรโตล็อค
กระบอกสูบ	1
คำอธิบาย	MTZ028-4
เส้นผ่านศูนย์กลาง [มม.]	224 มม.
ความสูงการเชื่อมต่อการระบาย [มม.]	68 มม.
ขนาดท่อเชื่อมต่อระบายน้ำ [นิ้ว]	3/8 นิ้ว
ขนาดการเชื่อมต่อการระบาย [นิ้ว]	1 ใน
หมายเลขภาพวาด	8501024อี
เครื่องประหยัดพลังงาน	เลขที่
การปฏิบัติตาม RoHS ของสหภาพยุโรป	ใช่ มีข้อยกเว้น
ข้อกำหนดยกเว้น RoHS ของสหภาพยุโรป	6(ก), 6(ก)-I, 7(ก), 7(ค)-I, 8(ข), 9(ข)
โรงงาน HP [บาร์]	25 บาร์
โรงงานแผ่นเสียง [บาร์]	25 บาร์
ตระกูล	เอ็มทีแซด
หมายเหตุที่เหมาะสม	(จัดส่งพร้อมเวอร์ชัน Rotolock เท่านั้น)
ปลอกสวมพอดี	โอดีเอฟ
มาตรฐานการติดตั้ง	โรโตล็อค
ความถี่ [Hz]	50/60
พอร์ตเกจวัดแรงม้า	ไม่มี
พอร์ตเกจวัด LP	ชราเดอร์
การติดตั้งกระจก	เกลียว
แรงบิดของกระจก [Nm]	50 นิวตันเมตร
แรงบิด GP LP [Nm]	15 นิวตันเมตร
TS สูงสุดด้านสูง	150 องศาเซลเซียส
TS ด้านสูงขั้นต่ำ	-35 องศาเซลเซียส
ปริมาตรด้านข้างสูง	0.3 ลิตร
ค่าแรงดันไฟฟ้าที่กำหนดสูงที่ 50Hz [V]	400 โวลต์
ค่าแรงดันไฟฟ้าที่กำหนดสูงที่ 60Hz [V]	460 โวลต์
ค่าแรงดันไฟฟ้าสูงที่ 50Hz [V]	460 โวลต์
ค่าแรงดันไฟฟ้าสูงที่ 60Hz [V]	506 วี
อยู่ในขอบเขตของ WEEE และมีแบตเตอรี่	เลขที่
ระดับการป้องกัน IP	IP55 (พร้อมเคเบิลแกลนด์)
TS สูงสุดด้านต่ำ	50 องศาเซลเซียส
TS ด้านต่ำขั้นต่ำ	-35 องศาเซลเซียส
ปริมาตรด้านต่ำ	7.5 ลิตร
ค่าแรงดันไฟฟ้าที่กำหนดต่ำที่ 50Hz [V]	380 โวลต์
ค่าแรงดันไฟฟ้าต่ำที่ 60Hz [V]	460 โวลต์
ค่าแรงดันไฟฟ้าต่ำที่ช่วง 50Hz [V]	340 โวลต์
ค่าแรงดันไฟฟ้าต่ำที่ช่วง 60Hz [V]	414 โวลต์
แอลอาร์เอ	29 ก
แรงดันสูงสุด (PS) - ด้านสูง	29.4 บาร์
แรงดันสูงสุด (PS) - ด้านต่ำ	22.6 บาร์
เอ็มซีซี	7.5 ก.
หมายเลขรุ่น	MTZ28JE4AVE
การป้องกันมอเตอร์	ตัวป้องกันไฟเกินภายใน
แรงบิดในการติดตั้ง [Nm]	15 นิวตันเมตร
แหล่งจ่ายไฟฟ้าเครือข่าย [V/Ph/Hz]	380-415/3/50 460/3/60
จำนวนครั้งในการเริ่มต่อชั่วโมง [สูงสุด]	12
ปริมาณน้ำมัน [L]	0.95 ลิตร
การปรับสมดุลน้ำมัน	บานเกล็ด SAE ขนาด 3/8''
แรงบิดสมดุลน้ำมัน [Nm]	30 นิวตันเมตร
อ้างอิงน้ำมัน	175PZ
ความสูงบรรจุภัณฑ์ [มม.]	385 มม.
ความยาวบรรจุภัณฑ์ [มม.]	330 มม.
น้ำหนักบรรจุภัณฑ์ [กก.]	26 กก.
ความกว้างบรรจุภัณฑ์ [มม.]	295 มม.
รูปแบบบรรจุภัณฑ์	แพ็คเดี่ยว
ปริมาณบรรจุ	1
เฟส	3
การเชื่อมต่อพลังงาน	จอบ
กลุ่มผลิตภัณฑ์	คอมเพรสเซอร์แบบเฮอร์เมติก
คำอธิบายชื่อสินค้า	คอมเพรสเซอร์ลูกสูบ MTZ
สารที่อยู่ในรายชื่อผู้สมัคร REACH	ตะกั่ว (CAS no. 7439-92-1)
ปริมาณสารทำความเย็น [กก.] [สูงสุด]	2.5 กก.
สารทำความเย็น	R134a , R404A , R407A , R407C , R407F , R448A , R449A , R452A , R454C , R455A , R513A , R454A
ความเร็วรอบที่ 50Hz [รอบต่อนาที]	2900 รอบ/นาที
ความเร็วรอบที่ 60Hz [รอบต่อนาที]	3500 รอบ/นาที
แฟ้มเอกสาร SCIP เลขที่	5a332c1b-1d1b-4998-8115-d0929877ecb4
การใช้งานแบบแบ่งกลุ่ม	เครื่องทำความเย็น MT
จัดส่งอุปกรณ์แล้ว	ปลอกบัดกรีดูดและปล่อย น็อตโรโตล็อค และปะเก็น
คำแนะนำการจัดส่ง	คำแนะนำในการติดตั้ง
จัดส่งติดตั้งแล้ว	ชุดติดตั้งพร้อมแหวนยึด, สลักเกลียว, น็อต, ปลอก และแหวนรอง
จัดส่งน้ำมัน	การเติมน้ำมันเบื้องต้น
ความสูงการเชื่อมต่อดูด [มม.]	263 มม.
วัสดุเชื่อมต่อการดูด	-
ขนาดท่อเชื่อมต่อดูด [นิ้ว]	1/2 นิ้ว
ขนาดการเชื่อมต่อการดูด [นิ้ว]	1 ใน
ปริมาตรที่กวาด [cm3]	48.06 ซม³
เทคโนโลยี	การเคลื่อนไหวแบบลูกสูบ
ทดสอบความแตกต่าง [บาร์] [สูงสุด]	30 บาร์
ทดสอบ HP [บาร์] [สูงสุด]	30 บาร์
ทดสอบ LP [บาร์] [สูงสุด]	25 บาร์
แรงบิดดิน [Nm]	3 นิวตันเมตร
แรงบิด [Nm]	3 นิวตันเมตร
ความสูงรวม [มม.]	333 มม.
พิมพ์	MTZ028
การปฏิบัติตาม RoHS ของสหราชอาณาจักร	ออกจากขอบเขต
ความต้านทานของขดลวดสำหรับคอมเพรสเซอร์สามเฟสที่มีขดลวดเหมือนกัน [โอห์ม]	6.3 โอห์ม
