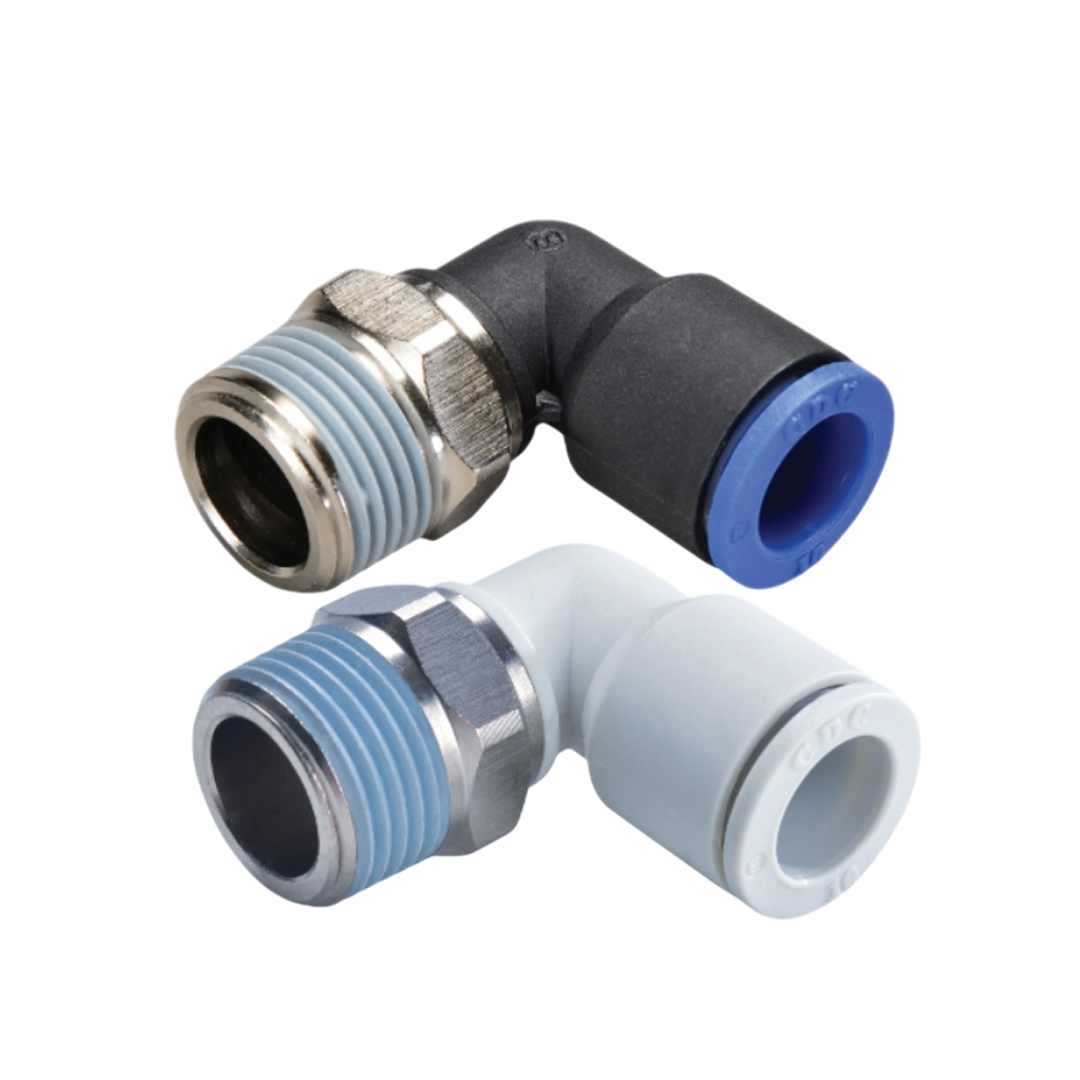

M-One-touch Fittings CDC Male Elbow MPL 10-02
M-One-touch Fittings CDC Male Elbow MPL 10-02
CDC
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
660.00 ฿
ราคาปกติ
ราคาโปรโมชัน
660.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด M-One-touch Fittings CDC Male Elbow MPL 10-02
M-One-touch Fittings จากแบรนด์ CDC เป็นข้อต่อลมแบบสวมเร็ว (One-touch) ที่ได้รับการออกแบบอย่างพิถีพิถัน เพื่อตอบโจทย์การใช้งานในระบบลมอัด (Pneumatic System) อย่างมีประสิทธิภาพ ทั้งในเครื่องจักรทั่วไป เครื่องจักรอัตโนมัติ และงานประกอบที่ต้องการความรวดเร็วและความเสถียรสูง จุดเด่นสำคัญของรุ่น “M-Series” คือโครงสร้างที่แข็งแรง ทนทาน และใช้งานง่าย ลดเวลาการติดตั้งและบำรุงรักษาได้อย่างมาก
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ติดตั้งและถอดออกได้ง่ายด้วยการกดเพียงครั้งเดียว (One touch)
- รุ่น PC เหมาะสำหรับการเดินท่อในพื้นที่แคบ เนื่องจากด้านในและด้านนอกเป็นทรงหกเหลี่ยม ช่วยให้จับยึดได้สะดวก
- รุ่น PL และ PT มีโครงสร้างแบบหมุนได้ ทำให้สะดวกและมีประสิทธิภาพในการเดินท่อ
- สามารถถอดสายลมออกได้ง่าย เพียงดันท่อออกโดยไม่ต้องใช้เครื่องมือ
การใช้งาน
- ข้อต่อแบบวัน-ทัช (ONE-TOUCH JOINTS) ที่ใช้ในระบบท่อลม (Pneumatic Piping)
- สามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย เพื่อตอบสนองทุกความต้องกา
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| รุ่น Metric PT | MPL 10-02 |
| ∅D | 10 |
| ∅P | 16.4 |
| T | R 1/4 |
| L | 26.8 |
| E | 24.7 |
| A | 10.0 |
| B | 18.9 |
| H(Hex) | 15 |
| ORIFICE | 9.0 |
| น้ำหนัก (กรัม) | 14.0 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ประเภทของไหลที่สามารถใช้งานได้ | อากาศ (AIR) (ไม่สามารถใช้กับก๊าซหรือของเหลวชนิดอื่นได้) ห้ามใช้กับงานที่มีน้ำ | อากาศ (AIR) (ไม่สามารถใช้กับก๊าซหรือของเหลวชนิดอื่นได้) ห้ามใช้กับงานที่มีน้ำ |
| ช่วงความดันในการทำงาน | 0~150PSI | 0~9.9Kgf/cm²(0~990KPa) |
| ความดันลบ | -29.5in Hg | -750mmHg(-750Torr) |
| ช่วงอุณหภูมิในการทำงาน | -20'C ~80'C | - |
