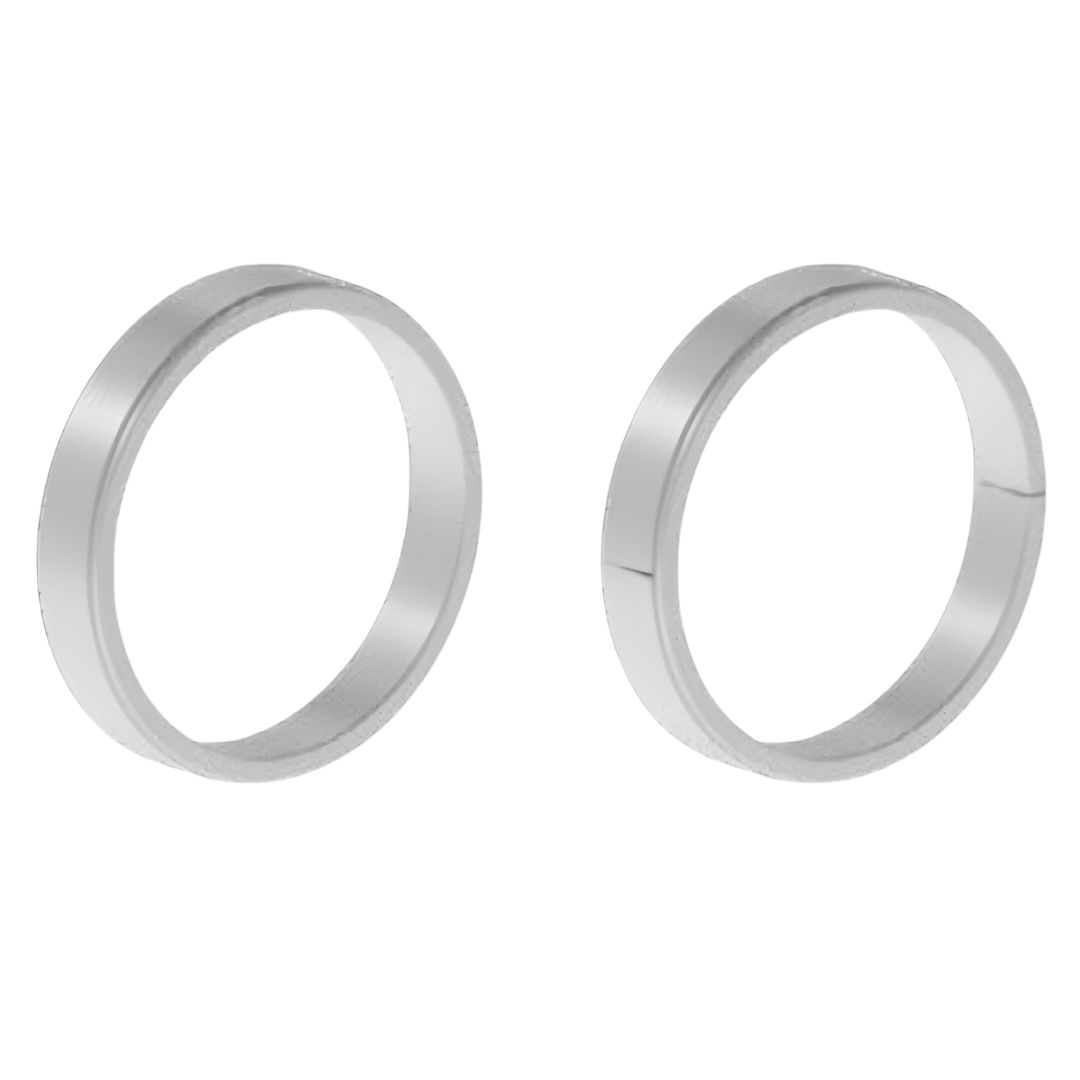

Locking Elements RINGFEDER RfN 8006 ขนาด 100x114
Locking Elements RINGFEDER RfN 8006 ขนาด 100x114
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
3,725.56 ฿
ราคาปกติ
ราคาโปรโมชัน
3,725.56 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Locking Elements RINGFEDER RfN 8006 ขนาด 100x114
ในโลกของเครื่องจักรกลสมัยใหม่ การเชื่อมต่อระหว่างเพลากับฮับเป็นหัวใจสำคัญในการถ่ายทอดแรงบิดและความแม่นยำในการทำงาน RINGFEDER Locking Elements ถือเป็นหนึ่งในเทคโนโลยีที่ตอบโจทย์ความต้องการนี้ได้อย่างลงตัว ด้วยหลักการออกแบบที่เน้นความปลอดภัย ความง่ายต่อการติดตั้ง และความทนทานต่อแรงบิดสูง จึงทำให้ Locking Elements ของ RINGFEDER เป็นที่นิยมอย่างแพร่หลายทั้งในอุตสาหกรรมเครื่องจักรทั่วไป, ปั๊ม, เกียร์, มอเตอร์, และอุตสาหกรรมหนักต่าง ๆ
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- Locking Elements รุ่น RfN 8006 เป็นอุปกรณ์ยึดเพลา-ฮับแบบไร้กุญแจ (Keyless Connection)
- โครงสร้างถูกออกแบบให้มีความแข็งแรงสูงและกระจายแรงกดได้อย่างสม่ำเสมอรอบเพลา
- สามารถถอดประกอบได้หลายครั้งโดยไม่ทำลายผิวสัมผัสของเพลาและฮับ
- ผลิตจากวัสดุคุณภาพสูง ทนต่อการสึกหรอและการใช้งานระยะยาว
- เหมาะกับงานที่ต้องการการถ่ายทอดแรงบิดและแรงตามแนวแกนอย่างมั่นคง
ข้อมูลการติดตั้ง
- การติดตั้งไม่จำเป็นต้องมีร่องลิ่มหรือการกลึงเพลาเพิ่มเติม ทำให้เพลาไม่ถูกทำลาย
- ขณะติดตั้งควรตรวจสอบผิวเพลาและฮับให้สะอาด ปราศจากน้ำมันหรือสิ่งสกปรก
- ขันสกรูตามลำดับรอบวงอย่างสม่ำเสมอเพื่อให้แรงกดกระจายทั่วถึง
- สามารถถอดออกได้ง่ายโดยการคลายสกรูและปลดแรงกด
- ไม่จำเป็นต้องใช้เครื่องมือพิเศษในการประกอบหรือติดตั้ง
การใช้งาน
- ใช้ในงานเชื่อมต่อเพลาและฮับในระบบส่งกำลังของเครื่องจักร
- เหมาะกับงานที่มีแรงบิดสูงและต้องการความแม่นยำในการถ่ายทอดกำลัง
- พบได้ในเครื่องจักรกลทั่วไป เครื่องจักรอุตสาหกรรมหนัก ปั๊ม พัดลม คอมเพรสเซอร์ และระบบสายพานลำเลียง
- ใช้แทนการเชื่อม การอัด หรือการใช้ลิ่ม ทำให้ลดความยุ่งยากในการบำรุงรักษาและถอดเปลี่ยนชิ้นส่วน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| ขนาดของ Locking Element (องค์ประกอบล็อก): เส้นผ่านศูนย์กลางเพลา d × เส้นผ่านศูนย์กลางภายนอก D (มม.) | 100x114 |
| ขนาดของ Locking Element (องค์ประกอบล็อก): ความยาว L (มม.) | 21 |
| ขนาดของ Locking Element (องค์ประกอบล็อก): ความยาวส่วน L3 (มม.) | 18.7 |
| ขนาดของ Locking Element (องค์ประกอบล็อก): ความกว้าง At (มม.) | 5872 |
| แรงบีบจับ (Clamping force) F₀ (กิโลนิวตัน. kN) | 60.7 |
| แรงบีบจับตามแนวแกน (Clamping force along axial direction) FA′ (กิโลนิวตัน. kN) | 317 |
| แรงบิดหรือแรงตามแนวแกนที่ถ่ายโอนได้ (Transmissible torques or axial forces) T₁₀₀ (นิวตัน-เมตร. Nm) | 3520 |
| แรงตามแนวแกนที่ถ่ายโอนได้ (Transmissible axial forces) Fax₁₀₀ (นิวตัน. N) | 70000 |
| ขนาดของ Locking Element (องค์ประกอบล็อก): ความหนา/ขนาดส่วนหนึ่ง 1 × (มม.) | 4 |
| ขนาดของ Locking Element (องค์ประกอบล็อก): ความหนา/ขนาดส่วนสอง 2 × (มม.) | 6 |
| ขนาดของ Locking Element (องค์ประกอบล็อก): ความหนา/ขนาดส่วนสาม 3 × (มม.) | 7 |
| ขนาดของ Locking Element (องค์ประกอบล็อก): ความหนา/ขนาดส่วนสี่ 4 × (มม.) | 9 |
| น้ำหนัก (Weight) Gw (กิโลกรัม. kg) | 0.4 |
| เส้นผ่านศูนย์กลางภายในของ ปลอกเว้นระยะ (Spacer Sleeve) (dS1) (มม.) | 100.3 |
| เส้นผ่านศูนย์กลางภายนอกของ ปลอกเว้นระยะ (Spacer Sleeve) (DS1) (มม.) | 113.7 |
| แรงบิดสูงสุด (Maximum torque) Tₘₐₓ (นิวตัน-เมตร. Nm) | 7950 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | ข้อมูลทางเทคนิค |
| ประเภทผลิตภัณฑ์ | Locking Elements (องค์ประกอบล็อกเพลา) |
| รุ่น | RfN 8006 |
| วัสดุ | ผลิตจากเหล็กคุณภาพสูง ผ่านกระบวนการชุบแข็งและเคลือบผิวป้องกันการกัดกร่อน |
| โครงสร้าง | แบบวงแหวนเรียบ ประกอบด้วยชิ้นส่วนวงในและวงนอก พร้อมสกรูยึด |
| การทำงาน | ใช้แรงกดจากสกรูสร้างแรงเสียดทานระหว่างเพลากับฮับ เพื่อส่งกำลังได้อย่างมั่นคง |
| การติดตั้ง | ติดตั้งและถอดง่าย ไม่ต้องใช้กุญแจเพลา สลัก หรือการเชื่อม |
| การใช้งาน | เหมาะสำหรับการเชื่อมต่อเพลา-ฮับ ในงานเครื่องจักรทั่วไป มอเตอร์ เกียร์ ปั๊ม และระบบส่งกำลัง |
| คุณสมบัติเด่น | ถอดประกอบซ้ำได้หลายครั้ง ปรับตำแหน่งง่าย กระจายแรงกดอย่างสม่ำเสมอ ป้องกันการสึกหรอของเพลาและฮับ |
