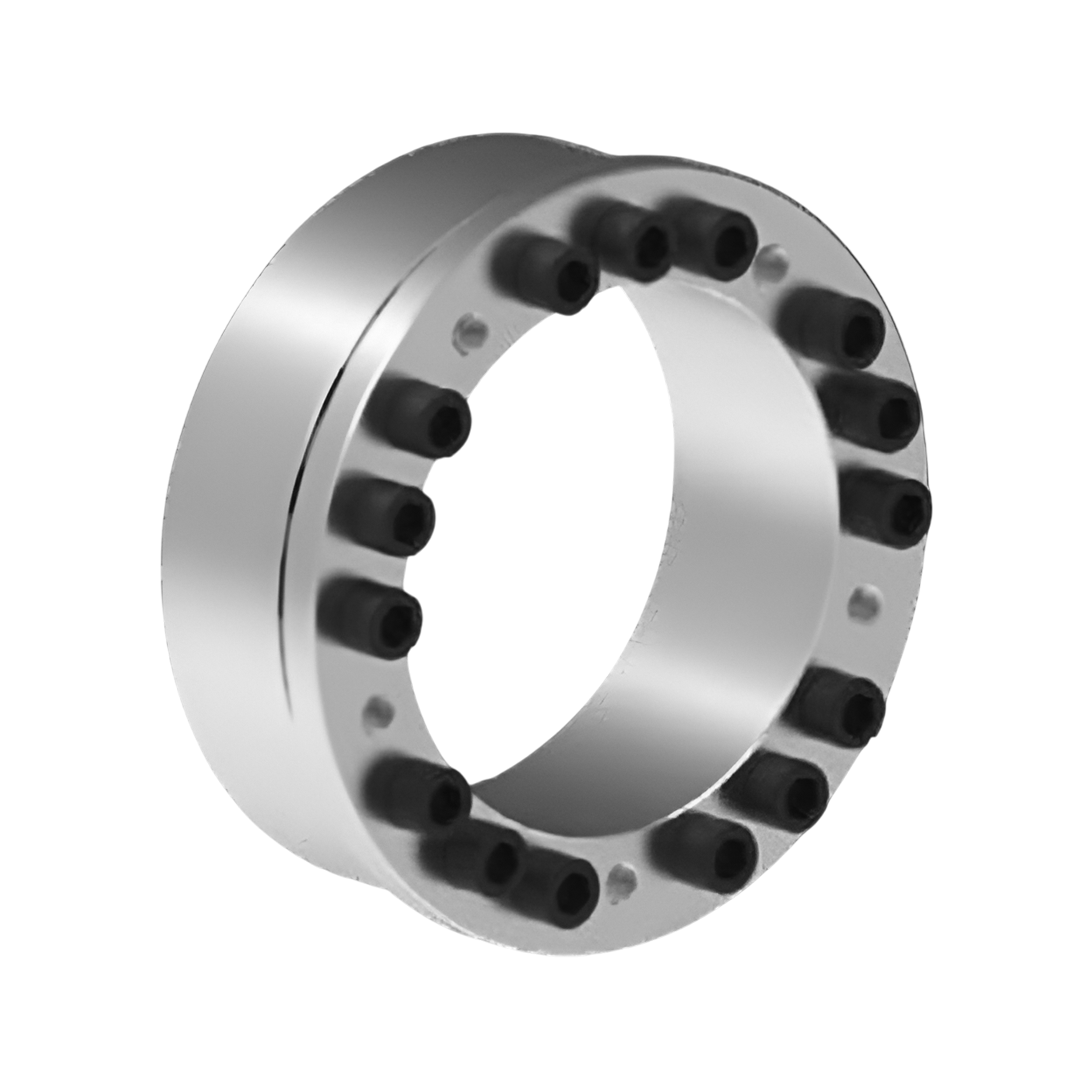

Locking Assemblies RINGFEDER RfN 7013.1 ขนาด 75x115
Locking Assemblies RINGFEDER RfN 7013.1 ขนาด 75x115
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
3,500.80 ฿
ราคาปกติ
ราคาโปรโมชัน
3,500.80 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Locking Assemblies RINGFEDER RfN 7013.1 ขนาด 75x115
RINGFEDER Locking Assemblies เป็นเทคโนโลยีการเชื่อมต่อเพลาหรือชิ้นส่วนเครื่องจักรที่ได้รับความนิยมในอุตสาหกรรมหนักและวิศวกรรมเครื่องกล ด้วยจุดเด่นด้านความสามารถในการส่งแรงบิด แรงดัน และแรงแกว่งได้สูง พร้อมทั้งให้ความแม่นยำในการจัดตำแหน่งที่ยอดเยี่ยม ทำให้ระบบเครื่องจักรสามารถทำงานได้อย่างราบรื่นและปลอดภัย
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- ออกแบบสำหรับ การยึดฮับตามแนวแกน (axial hub fixing) ทำให้การยึดมั่นคงและแม่นยำ
- ให้ ความแม่นยำในการศูนย์กลางสูง (excellent concentricity) ลดการสั่นและการสึกหรอของเพลาและดุม
- ถอดประกอบได้ง่าย (very easy to dismantle) ลดเวลาและความยุ่งยากในการบำรุงรักษา
- ใช้หลักการ keyless connection ทำให้ไม่ต้องใช้กุญแจเพลา
- โครงสร้างแข็งแรง ทนทาน เหมาะกับงานที่ต้องการความแม่นยำและความมั่นคงสูง
การติดตั้ง
- ทำความสะอาดพื้นผิวเพลาและดุมก่อนการติดตั้ง
- สวม Locking Assembly ระหว่างเพลากับดุมในตำแหน่งที่ต้องการ
- ขันสกรูทีละน้อยและรอบตัวอย่างสม่ำเสมอ เพื่อให้แรงกระจายทั่วถึงและอยู่ในตำแหน่งศูนย์
- ตรวจสอบความแน่นหนาก่อนการใช้งาน
- การถอดทำได้ง่าย โดยคลายสกรูและปลดแรงดัน
การใช้งาน
- เหมาะสำหรับงานที่ต้องการ การยึดฮับตามแนวแกนและความแม่นยำสูง เช่น โรเตอร์ มู่เล่ย์ และอุปกรณ์ส่งกำลังที่ต้องตั้งศูนย์อย่างแม่นยำ
- ใช้ในเครื่องจักรอุตสาหกรรมทั่วไปที่ต้องการความเสถียรของเพลาและลดการสั่น
- เหมาะกับงานที่ต้องบำรุงรักษาบ่อย และต้องการความรวดเร็วในการถอดประกอบ
- ใช้งานในระบบส่งกำลังที่ต้องการอายุการใช้งานยาวนานและลดการสึกหรอของชิ้นส่วน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Locking Assembly d เส้นผ่านศูนย์กลางเพลา (mm) | 75 |
| x | x |
| Locking Assembly D เส้นผ่านศูนย์กลางภายนอก (mm) | 115 |
| Locking Assembly DB1 (mm) | 125 |
| Locking Assembly L ความยาวรวม (mm) | 60 |
| ขนาดของ Locking Assembly L1 (mm) | 50 |
| ขนาดของ Locking Assembly L3 (mm) | 33,4 |
| ขนาดของ Locking Assembly L4 (mm) | 40,4 |
| T แรงบิด (Nm) | 5460 |
| Fax แรงตามแนวแกน (kN) | 140 |
| ความดันผิวสัมผัส pW ผิวเพลา (N/mm²) | 230 |
| ความดันผิวสัมผัส pN ผิวดุม (N/mm²) | 120 |
| nSc จำนวนสกรู | 10 |
| DG ขนาดเกลียวสกรู | M10 x 35 |
| TA แรงบิดขันสกรู (Nm) | 83 |
| Gw น้ำหนัก Kg | 2,2 |
| DN min at Rp0,2 200 [N/mm2] | 194 |
| DN min at Rp0,2 300 [N/mm2] | 161 |
| DN min at Rp0,2 400 [N/mm2] | 148 |
| Tmax | 6000 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติ | รายละเอียด |
| ประสิทธิภาพ | Axial hub fixing, excellent concentricity and very easy to dismantle |
| รุ่น | RfN 7013.1 |
| ประเภท | Locking Assemblies |
| แบรนด์ | RINGFEDER |
