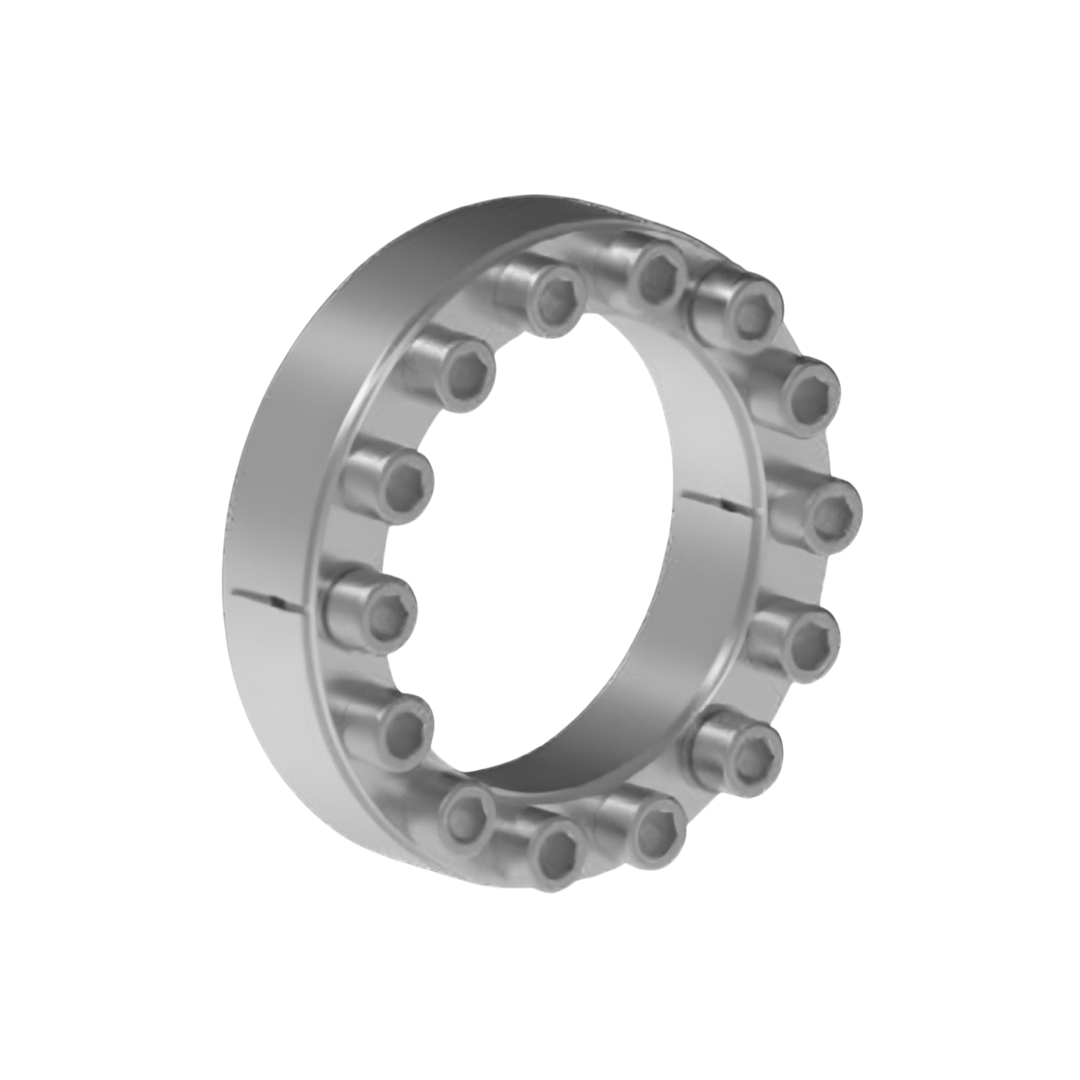

Locking Assemblies RINGFEDER RfN 7012 stainless steel ขนาด 19x47
Locking Assemblies RINGFEDER RfN 7012 stainless steel ขนาด 19x47
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
968.00 ฿
ราคาปกติ
ราคาโปรโมชัน
968.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Locking Assemblies RINGFEDER RfN 7012 stainless steel ขนาด 19x47
RINGFEDER Locking Assemblies เป็นเทคโนโลยีการเชื่อมต่อเพลาหรือชิ้นส่วนเครื่องจักรที่ได้รับความนิยมในอุตสาหกรรมหนักและวิศวกรรมเครื่องกล ด้วยจุดเด่นด้านความสามารถในการส่งแรงบิด แรงดัน และแรงแกว่งได้สูง พร้อมทั้งให้ความแม่นยำในการจัดตำแหน่งที่ยอดเยี่ยม ทำให้ระบบเครื่องจักรสามารถทำงานได้อย่างราบรื่นและปลอดภัย
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- ผลิตจากสแตนเลส จึงทนทานต่อการกัดกร่อน เหมาะกับสภาพแวดล้อมที่มีความชื้นสูงหรือสารเคมี
- รองรับการถ่ายแรงบิด แรงตามแนวแกน และโมเมนต์ได้สูง
- ออกแบบให้มีความแข็งแรงและอายุการใช้งานยาวนาน
- ให้ความแม่นยำในการจัดศูนย์ระหว่างเพลาและดุม
- สามารถใช้งานในอุตสาหกรรมที่ต้องการความสะอาดหรือทนต่อการกัดกร่อน เช่น อาหาร ยา และเคมีภัณฑ์
การติดตั้ง
- ติดตั้งง่ายด้วยการขันสกรูตามขั้นตอนมาตรฐาน
- ไม่ต้องใช้ร่องเพลา (keyway) จึงช่วยลดการกัดกร่อนและการสึกหรอ
- สามารถถอดประกอบและติดตั้งใหม่ได้โดยไม่ลดทอนประสิทธิภาพ
- ใช้เครื่องมือทั่วไปในการติดตั้งและถอดออก
การใช้งาน
- เหมาะสำหรับระบบส่งกำลังที่ต้องรับแรงบิดและแรงตามแนวแกนสูง
- ใช้งานได้ดีกับเครื่องจักรในสภาพแวดล้อมที่มีการกัดกร่อน เช่น อุตสาหกรรมอาหาร เครื่องดื่ม และเคมี
- ช่วยลดการบำรุงรักษาเพราะไม่เกิดการสึกหรอจากการเคลื่อนตัวสัมพัทธ์
- ใช้ได้ทั้งในงานเครื่องจักรกลทั่วไปและงานที่ต้องการมาตรฐานสุขอนามัยสูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Locking Assembly d เส้นผ่านศูนย์กลางเพลา (mm) | 19 |
| x | x |
| Locking Assembly D เส้นผ่านศูนย์กลางภายนอก (mm) | 47 |
| Locking Assembly L ความยาวรวม (mm) | 27.5 |
| ขนาดของ Locking Assembly L1 (mm) | 20 |
| ขนาดของ Locking Assembly L3 (mm) | 17 |
| T แรงบิด (Nm) | 252 |
| Fax แรงตามแนวแกน (kN) | 27 |
| ความดันผิวสัมผัส pW ผิวเพลา (N/mm²) | 218 |
| ความดันผิวสัมผัส pN ผิวดุม (N/mm²) | 88 |
| nSc จำนวนสกรู | 8 |
| DG ขนาดเกลียวสกรู | M6 x 18 |
| TA แรงบิดขันสกรู (Nm) | 14 |
| Gw น้ำหนัก Kg | 0.24 |
| DN min at Rp0.2 200 [N/mm2] | 63 |
| DN min at Rp0.2 300 [N/mm2] | 57 |
| DN min at Rp0.2 400 [N/mm2] | 55 |
| Tmax | 269 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติ | รายละเอียด |
| ประเภท | Locking Assembly ทำจากสเตนเลสสตีล |
| การออกแบบ | โครงสร้างแข็งแรง สำหรับการถ่ายทอดแรงและโมเมนต์ขนาดใหญ่ |
| คุณสมบัติเด่น | เหมาะสำหรับงานที่ต้องการความทนทานสูงต่อแรงกัดกร่อน |
| การใช้งาน | ใช้ในสภาพแวดล้อมที่มีความชื้น เคมี หรือบรรยากาศกัดกร่อน |
| การถ่ายทอดแรง | รองรับการส่งผ่านแรงบิด แรงแนวแกน และแรงรัศมีในระดับสูง |
| ความแม่นยำ | ให้ศูนย์กลางที่เที่ยงตรงสูง (Excellent concentricity) |
| การติดตั้ง | ติดตั้งและถอดประกอบได้ง่าย ไม่ทำลายเพลาและดุม |
| การบำรุงรักษา | ทนทานต่อการสึกหรอ ลดความจำเป็นในการบำรุงรักษาบ่อยครั้ง |
