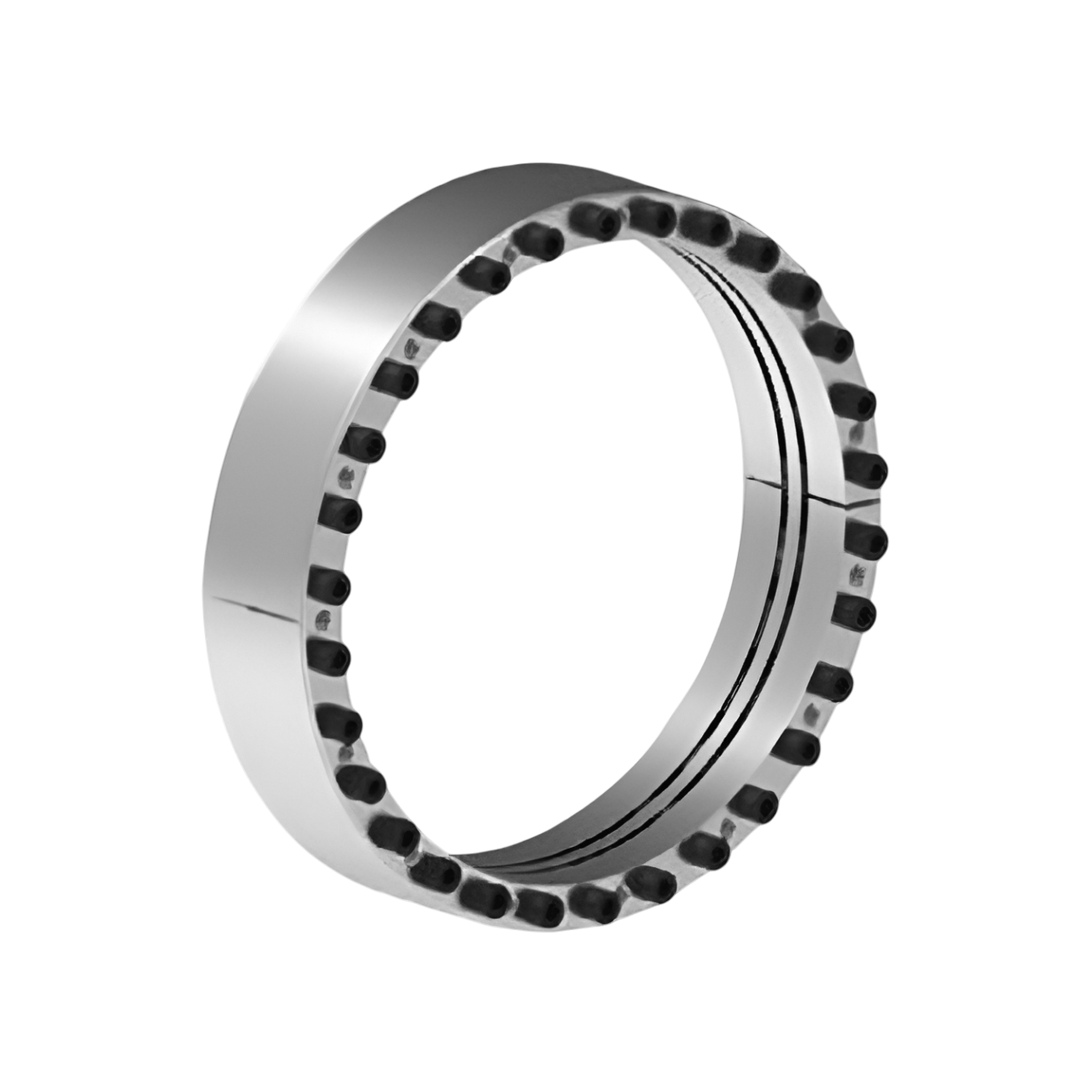

Locking Assemblies for Bending Loads RINGFEDER RfN 7515 ขนาด 520x615
Locking Assemblies for Bending Loads RINGFEDER RfN 7515 ขนาด 520x615
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
87,833.31 ฿
ราคาปกติ
ราคาโปรโมชัน
87,833.31 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Locking Assemblies for Bending Loads RINGFEDER RfN 7515 ขนาด 520x615
RINGFEDER Locking Assemblies เป็นเทคโนโลยีการเชื่อมต่อเพลาหรือชิ้นส่วนเครื่องจักรที่ได้รับความนิยมในอุตสาหกรรมหนักและวิศวกรรมเครื่องกล ด้วยจุดเด่นด้านความสามารถในการส่งแรงบิด แรงดัน และแรงแกว่งได้สูง พร้อมทั้งให้ความแม่นยำในการจัดตำแหน่งที่ยอดเยี่ยม ทำให้ระบบเครื่องจักรสามารถทำงานได้อย่างราบรื่นและปลอดภัย
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- โครงสร้างแบบสามชิ้น ช่วยให้การติดตั้งและถอดประกอบง่าย
- รองรับแรงบิด แรงตามแนวแกน และโมเมนต์โค้งได้อย่างมั่นคง
- ให้ความแม่นยำในการจัดศูนย์ระหว่างเพลาและดุม
- โครงสร้างแข็งแรงและทนทานต่อสภาพโหลดสูง
- เหมาะสำหรับงานที่ต้องการความน่าเชื่อถือสูงและลดการสึกหรอของเพลาและดุม
การติดตั้ง
- ติดตั้งง่ายด้วยการขันสกรูตามขั้นตอนมาตรฐาน
- ไม่ต้องใช้ร่องเพลา (keyway) ทำให้การติดตั้งสะดวกและลดความเสียหายของชิ้นส่วน
- สามารถถอดประกอบและติดตั้งใหม่ได้หลายครั้งโดยไม่ลดประสิทธิภาพ
- ใช้เครื่องมือมาตรฐานทั่วไปในการติดตั้งและถอด
การใช้งาน
- เหมาะกับระบบส่งกำลังที่ต้องรับแรงบิด แรงตามแนวแกน และโมเมนต์โค้งสูง
- ใช้งานได้ในอุตสาหกรรมที่ต้องการความแข็งแรงสูง เช่น โรงงานแปรรูป แร่ และวัสดุก่อสร้าง
- ลดการบำรุงรักษาและยืดอายุการใช้งานของเพลาและดุม
- ใช้ได้ทั้งเครื่องจักรทั่วไปและอุปกรณ์เฉพาะที่ต้องรองรับแรงโหลดสูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| ขนาดของ Locking Assembly d (มม.) | 520 |
| x | x |
| ขนาดของ Locking Assembly D (มม.) | 615 |
| ขนาดความยาวรวม (L) (มม.) | 177 |
| ขนาด L1 ของ Locking Assembly (มม.) | 155 |
| ขนาด L3 ของ Locking Assembly (มม.) | 140 |
| สกรูล็อก (nSc) | 28 |
| สกรูล็อก ขนาดเส้นผ่านศูนย์กลาง (DG) | M22 x 130 |
| แรงบิดสกรูล็อก (TAred) หน่วย นิวตัน–เมตร (Nm) | 930 |
| แรงบิด (T) หน่วย นิวตัน–เมตร (Nm) | 985949 |
| แรงตามแนวแกน (Fax) หน่วย กิโลนิวตัน (kN) | 3792 |
| ความดันผิวสัมผัส (pW) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²) | 168 |
| pN (N/mm²) – ความดันผิวสัมผัส (Contact Pressure) | 142 |
| แรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตัน–เมตร (Nm) | 506360 |
| ความดันผิวสัมผัสสูงสุด (pWmax) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²) | 255 |
| ความดันผิวสัมผัสตามแนวแกนสูงสุด (pNmax) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²) | 216 |
| ความดันผิวสัมผัสต่ำสุด (pWmin) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²) | 81 |
| ความดันผิวสัมผัสตามแนวแกนต่ำสุด (pNmin) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²) | 69 |
| แรงบิดตกค้าง (Tres) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตัน–เมตร (Nm) | 845987 |
| แรงตามแนวแกน (Fax) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย กิโลนิวตัน (kN) | 3254 |
| เส้นผ่านศูนย์กลางเพลาขั้นต่ำ (DN min) ที่ความต้านทานแรงดัด Rp0.2 = 250 N/mm² หน่วยมิลลิเมตร | --- |
| เส้นผ่านศูนย์กลางเพลาขั้นต่ำ (DN min) ที่ความต้านทานแรงดัด Rp0.2 = 350 N/mm² หน่วยมิลลิเมตร | 1263 |
| เส้นผ่านศูนย์กลางเพลาขั้นต่ำ (DN min) ที่ความต้านทานแรงดัด Rp0.2 = 450 N/mm² หน่วยมิลลิเมตร | 1038 |
| น้ำหนักรวม (Gw) หน่วย กิโลกรัม (kg) | 93 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติ | รายละเอียด |
| ประเภท | Locking Assembly สำหรับรับแรงดัด (Bending Loads) |
| รุ่น | RfN 7515 |
| การออกแบบ | โครงสร้างสามชิ้น (Three part Locking Assembly) เหมาะสำหรับการถ่ายทอดแรงสูง |
| คุณสมบัติเด่น | สามารถถ่ายทอดแรงบิด แรงตามแนวแกน และโมเมนต์ดัดได้สูง |
| ความแม่นยำ | ให้ความเที่ยงตรงของศูนย์กลางสูง (Excellent concentricity) |
| การติดตั้ง | ติดตั้งง่าย สามารถถอดออกได้โดยไม่ทำลายเพลาและดุม |
| การใช้งาน | เหมาะสำหรับดรัมสายพาน เครื่องจักรหนัก หรืออุปกรณ์ที่ต้องรับแรงดัดสูง |
| ความทนทาน | ทนต่อการสึกหรอและแรงกัดกร่อน เพิ่มอายุการใช้งานของเพลาและดุม |
| การบำรุงรักษา | ลดความเสียหายต่อชิ้นส่วน ทำให้การบำรุงรักษาง่ายและสะดวก |
