Locking Assemblies for Bending Loads RINGFEDER RfN 7015.1 ขนาด 400x495
Locking Assemblies for Bending Loads RINGFEDER RfN 7015.1 ขนาด 400x495
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
145,747.80 ฿
ราคาปกติ
ราคาโปรโมชัน
145,747.80 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้

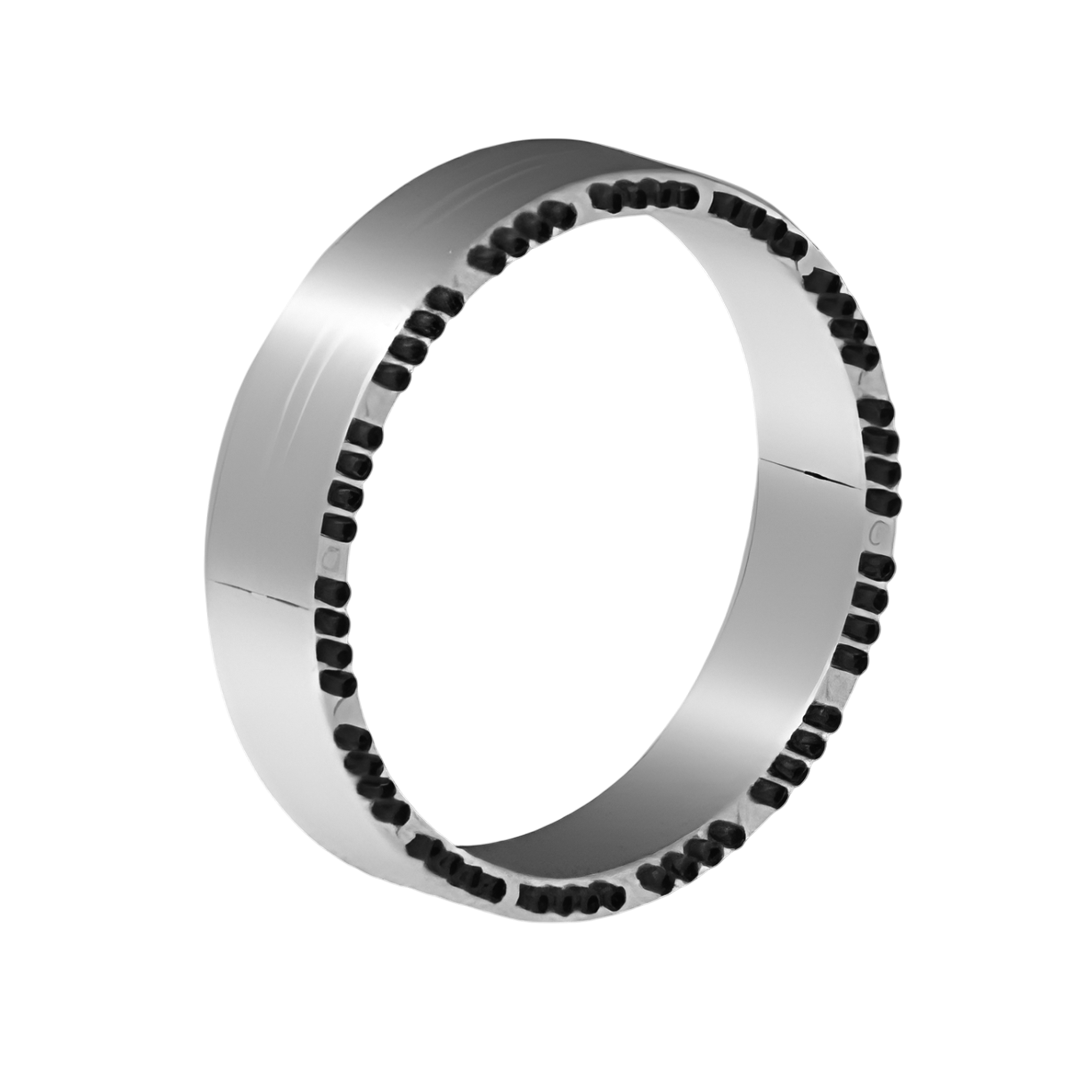

รายละเอียด Locking Assemblies for Bending Loads RINGFEDER RfN 7015.1 ขนาด 400x495
RINGFEDER Locking Assemblies เป็นเทคโนโลยีการเชื่อมต่อเพลาหรือชิ้นส่วนเครื่องจักรที่ได้รับความนิยมในอุตสาหกรรมหนักและวิศวกรรมเครื่องกล ด้วยจุดเด่นด้านความสามารถในการส่งแรงบิด แรงดัน และแรงแกว่งได้สูง พร้อมทั้งให้ความแม่นยำในการจัดตำแหน่งที่ยอดเยี่ยม ทำให้ระบบเครื่องจักรสามารถทำงานได้อย่างราบรื่นและปลอดภัย
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- ออกแบบเพื่อลดความดันผิวสัมผัสระหว่างเพลาและดุม
- รองรับแรงบิด แรงตามแนวแกน และโมเมนต์โค้งได้อย่างมั่นคง
- ให้ความแม่นยำในการจัดศูนย์ (concentricity) ช่วยลดการสึกหรอและการสั่นสะเทือน
- โครงสร้างแข็งแรง ทนต่อแรงโหลดสูงและสภาวะการทำงานหนัก
- เหมาะสำหรับงานที่ต้องการลดแรงกดบนผิวสัมผัสของชิ้นส่วน
การติดตั้ง
- ติดตั้งง่ายด้วยการขันสกรูตามขั้นตอนมาตรฐาน
- ไม่ต้องใช้ร่องเพลา (keyway) ทำให้การติดตั้งและถอดออกสะดวก
- สามารถถอดประกอบและติดตั้งใหม่ได้หลายครั้งโดยไม่ลดทอนประสิทธิภาพ
- ใช้เครื่องมือมาตรฐานทั่วไปในการติดตั้งและถอด
การใช้งาน
- เหมาะสำหรับระบบส่งกำลังที่ต้องการลดแรงกดบนผิวสัมผัส
- ใช้งานได้ในอุตสาหกรรมที่ต้องการความแข็งแรงสูง เช่น โรงงานแปรรูป แร่ และวัสดุก่อสร้าง
- ลดการบำรุงรักษาเนื่องจากโครงสร้างช่วยลดการสึกหรอ
- ใช้ได้ทั้งเครื่องจักรทั่วไปและอุปกรณ์เฉพาะที่ต้องรองรับแรงโหลดสูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| ขนาดของ Locking Assembly d (มม.) | 400 |
| x | x |
| ขนาดของ Locking Assembly D (มม.) | 495 |
| ขนาดความยาวรวม (L) (มม.) | 183 |
| ขนาด L1 ของ Locking Assembly (มม.) | 165 |
| ขนาด L3 ของ Locking Assembly (มม.) | 158 |
| สกรูล็อก (nSc) | 32 |
| สกรูล็อก ขนาดเส้นผ่านศูนย์กลาง (DG) | M18 x 140 |
| แรงบิดสกรูล็อก (TAred) หน่วย นิวตัน–เมตร (Nm) | 485 |
| แรงบิด (T) หน่วย นิวตัน–เมตร (Nm) | 310552 |
| แรงตามแนวแกน (Fax) หน่วย กิโลนิวตัน (kN) | 1553 |
| ความดันผิวสัมผัส (pW) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²) | 101 |
| pN (N/mm²) – ความดันผิวสัมผัส (Contact Pressure) | 82 |
| แรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตัน–เมตร (Nm) | 308990 |
| ความดันผิวสัมผัสสูงสุด (pWmax) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²) | 162 |
| ความดันผิวสัมผัสตามแนวแกนสูงสุด (pNmax) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²) | 131 |
| ความดันผิวสัมผัสต่ำสุด (pWmin) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²) | 40 |
| ความดันผิวสัมผัสตามแนวแกนต่ำสุด (pNmin) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²) | 32 |
| แรงบิดตกค้าง (Tres) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตัน–เมตร (Nm) | 31104 |
| แรงตามแนวแกน (Fax) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย กิโลนิวตัน (kN) | 156 |
| เส้นผ่านศูนย์กลางเพลาขั้นต่ำ (DN min) ที่ความต้านทานแรงดัด Rp0.2 = 250 N/mm² หน่วยมิลลิเมตร | 861 |
| เส้นผ่านศูนย์กลางเพลาขั้นต่ำ (DN min) ที่ความต้านทานแรงดัด Rp0.2 = 350 N/mm² หน่วยมิลลิเมตร | 723 |
| เส้นผ่านศูนย์กลางเพลาขั้นต่ำ (DN min) ที่ความต้านทานแรงดัด Rp0.2 = 450 N/mm² หน่วยมิลลิเมตร | 669 |
| น้ำหนักรวม (Gw) หน่วย กิโลกรัม (kg) | 82.8 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติ | รายละเอียด |
| ประเภท | Locking Assembly สำหรับรับแรงดัด (Bending Loads) |
| รุ่น | RfN 7015.1 |
| การออกแบบ | ออกแบบเพื่อลดความดันผิวสัมผัส (Reduced surface pressures) |
| คุณสมบัติเด่น | สามารถถ่ายทอดแรงบิด แรงแนวแกน และแรงดัดได้อย่างมีประสิทธิภาพ |
| ความแม่นยำ | ให้ความเที่ยงตรงสูงของศูนย์กลาง (Excellent concentricity) |
| การติดตั้ง | ติดตั้งง่าย สามารถถอดออกโดยไม่ทำลายเพลาและดุม |
| การใช้งาน | เหมาะสำหรับดรัมสายพาน เครื่องจักรหนัก และอุปกรณ์ที่ต้องการลดความดันผิวสัมผัส |
| ความทนทาน | ทนต่อการสึกหรอและแรงกัดกร่อน ช่วยยืดอายุการใช้งานของเพลาและดุม |
| การบำรุงรักษา | บำรุงรักษาง่าย ลดความเสียหายต่อชิ้นส่วน |
