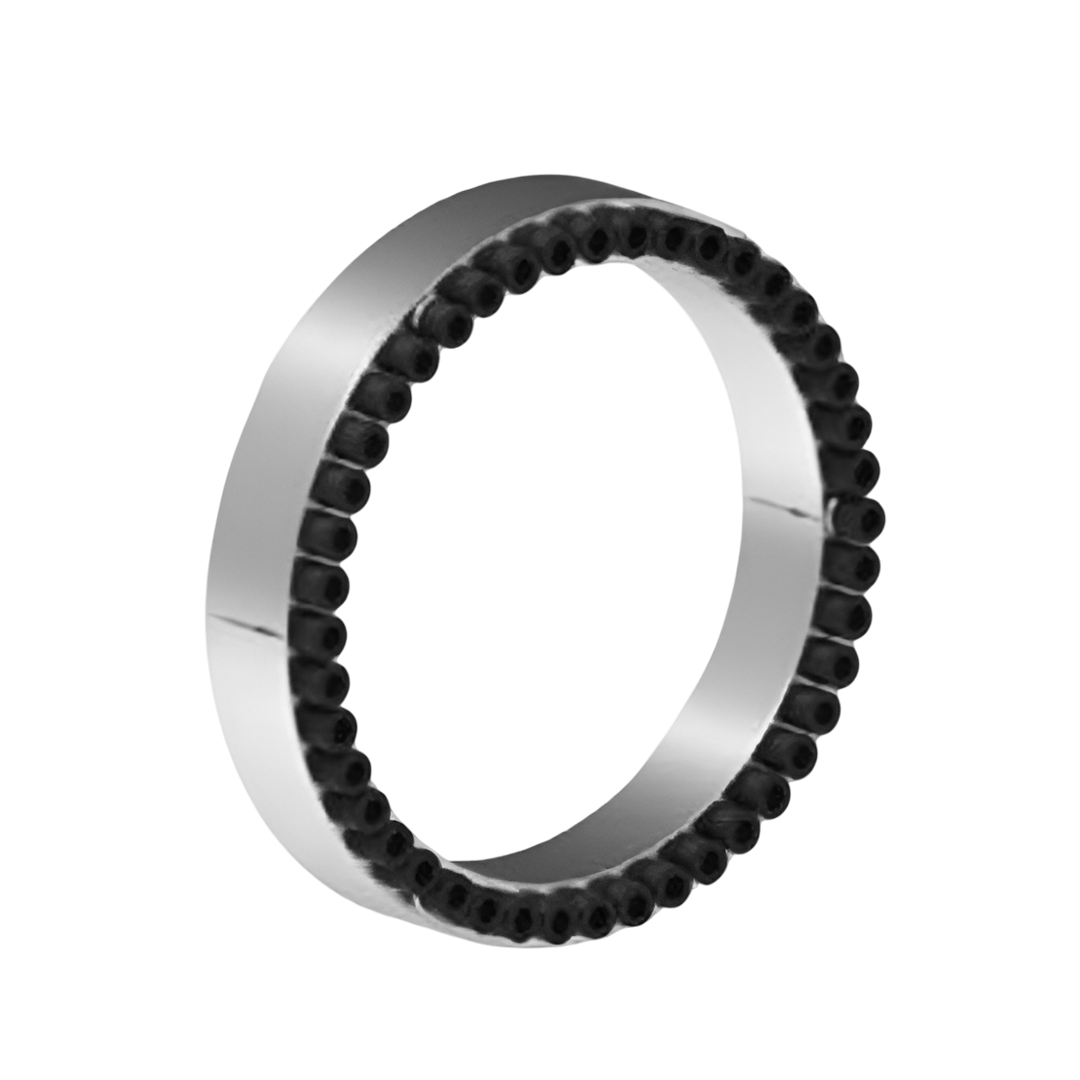

Locking Assemblies for Bending Loads RINGFEDER RfN 7012 ขนาด 60x90
Locking Assemblies for Bending Loads RINGFEDER RfN 7012 ขนาด 60x90
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
6,438.47 ฿
ราคาปกติ
ราคาโปรโมชัน
6,438.47 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Locking Assemblies for Bending Loads RINGFEDER RfN 7012 ขนาด 60x90
RINGFEDER Locking Assemblies เป็นเทคโนโลยีการเชื่อมต่อเพลาหรือชิ้นส่วนเครื่องจักรที่ได้รับความนิยมในอุตสาหกรรมหนักและวิศวกรรมเครื่องกล ด้วยจุดเด่นด้านความสามารถในการส่งแรงบิด แรงดัน และแรงแกว่งได้สูง พร้อมทั้งให้ความแม่นยำในการจัดตำแหน่งที่ยอดเยี่ยม ทำให้ระบบเครื่องจักรสามารถทำงานได้อย่างราบรื่นและปลอดภัย
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- ออกแบบมาเพื่อรองรับแรงโค้ง (bending loads) ที่สูงเป็นพิเศษ
- โครงสร้างแข็งแรง ทนต่อแรงดัดและแรงบิดอย่างมั่นคง
- ให้ความแม่นยำในการจัดศูนย์ระหว่างเพลาและดุม
- เหมาะกับสภาพแวดล้อมที่ต้องการความทนทานและความน่าเชื่อถือสูง
- ลดการสึกหรอของเพลาและดุมแม้ภายใต้โหลดสูง
การติดตั้ง
- ติดตั้งง่ายด้วยการขันสกรูตามลำดับมาตรฐาน
- ไม่ต้องใช้ร่องเพลา (keyway) ลดความซับซ้อนและความเสียหายของชิ้นส่วน
- สามารถถอดประกอบและติดตั้งใหม่ได้หลายครั้งโดยไม่กระทบประสิทธิภาพ
- ใช้เครื่องมือมาตรฐานทั่วไปในการติดตั้งและถอด
การใช้งาน
- เหมาะสำหรับงานที่ต้องรับแรงโค้งสูง เช่น ดรัมสายพานและระบบส่งกำลังที่มีโหลดหนัก
- ใช้งานได้ในอุตสาหกรรมที่ต้องการความแข็งแรงสูงและความน่าเชื่อถือ
- ลดการบำรุงรักษาเนื่องจากโครงสร้างช่วยลดการสึกหรอ
- ใช้ได้ทั้งเครื่องจักรทั่วไปและอุปกรณ์เฉพาะที่ต้องรองรับแรงโหลดสูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| ขนาดของ Locking Assembly d (มม.) | 60 |
| x | x |
| ขนาดของ Locking Assembly D (มม.) | 90 |
| ขนาดความยาวรวม (L) (มม.) | 33.5 |
| ขนาด L1 ของ Locking Assembly (มม.) | 24 |
| ขนาด L3 ของ Locking Assembly (มม.) | 20 |
| สกรูล็อก (nSc) | 14 |
| สกรูล็อก ขนาดเส้นผ่านศูนย์กลาง (DG) | M8 x 22 |
| แรงบิดสกรูล็อก (TAred) หน่วย นิวตัน–เมตร (Nm) | 35 |
| แรงบิด (T) หน่วย นิวตัน–เมตร (Nm) | 2460 |
| แรงตามแนวแกน (Fax) หน่วย กิโลนิวตัน (kN) | 82 |
| ความดันผิวสัมผัส (pW) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²) | 181 |
| pN (N/mm²) – ความดันผิวสัมผัส (Contact Pressure) | 121 |
| แรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตัน–เมตร (Nm) | 1900 |
| ความดันผิวสัมผัสสูงสุด (pWmax) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²) | 294 |
| ความดันผิวสัมผัสตามแนวแกนสูงสุด (pNmax) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²) | 196 |
| ความดันผิวสัมผัสต่ำสุด (pWmin) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²) | 68 |
| ความดันผิวสัมผัสตามแนวแกนต่ำสุด (pNmin) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²) | 45 |
| แรงบิดตกค้าง (Tres) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตัน–เมตร (Nm) | 1563 |
| แรงตามแนวแกน (Fax) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย กิโลนิวตัน (kN) | 52 |
| เส้นผ่านศูนย์กลางเพลาขั้นต่ำ (DN min) ที่ความต้านทานแรงดัด Rp0.2 = 250 N/mm² หน่วยมิลลิเมตร | 260 |
| เส้นผ่านศูนย์กลางเพลาขั้นต่ำ (DN min) ที่ความต้านทานแรงดัด Rp0.2 = 350 N/mm² หน่วยมิลลิเมตร | 171 |
| เส้นผ่านศูนย์กลางเพลาขั้นต่ำ (DN min) ที่ความต้านทานแรงดัด Rp0.2 = 450 N/mm² หน่วยมิลลิเมตร | 145 |
| น้ำหนักรวม (Gw) หน่วย กิโลกรัม (kg) | 0.69 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติ | รายละเอียด |
| ประเภท | Locking Assembly สำหรับรับแรงดัด (Bending Loads) |
| รุ่น | RfN 7012 |
| การออกแบบ | ออกแบบสำหรับงานที่ต้องรับแรงสูงมากบนดรัมสายพาน (Extreme loads in belt drums) |
| คุณสมบัติเด่น | สามารถถ่ายทอดแรงบิด แรงแนวแกน และโมเมนต์ดัดได้สูง |
| ความแม่นยำ | ให้ศูนย์กลางที่เที่ยงตรงสูง (Excellent concentricity) |
| การติดตั้ง | ติดตั้งง่ายและสามารถถอดออกได้โดยไม่ทำลายเพลา |
| การใช้งาน | เหมาะสำหรับดรัมสายพาน เครื่องจักรหนัก หรืออุปกรณ์ที่รับแรงดัดสูง |
| ความทนทาน | ทนต่อการสึกหรอและแรงกัดกร่อน ช่วยยืดอายุการใช้งานของเพลาและดุม |
| การบำรุงรักษา | การบำรุงรักษาง่าย ลดความเสียหายต่อชิ้นส่วน |
