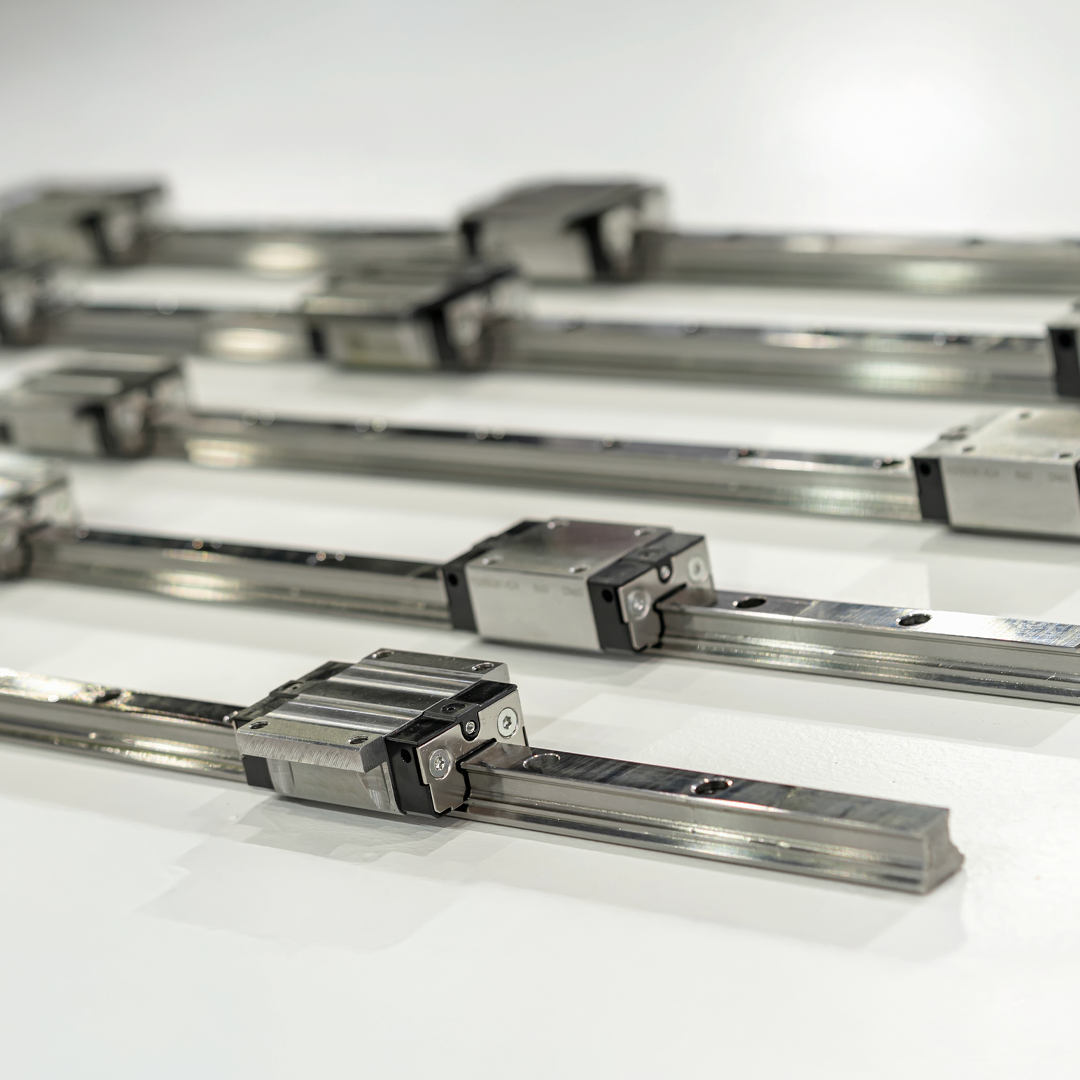

THK LM Guide SSR15XV1SS BLOCK
THK LM Guide SSR15XV1SS BLOCK
THK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
2,688.00 ฿
ราคาปกติ
ราคาโปรโมชัน
2,688.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด THK LM Guide SSR15XV1SS BLOCK
THK (Tokyo Hatsudoki Kabushikikaisha) เป็นหนึ่งในผู้ผลิตชั้นนำของโลกในด้าน Linear Motion (LM) Guide ซึ่งใช้ในงานอุตสาหกรรมหลากหลาย เช่น เครื่องจักรกลซีเอ็นซี หุ่นยนต์ ระบบอัตโนมัติ ฯลฯ โดย LM Guide ของ THK ออกแบบมาให้มีความแม่นยำสูง รับโหลดได้ทั้งแนวรัศมีและแนวแกน มีอายุการใช้งานยาวนาน และมีแรงเสียดทานต่ำ
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- THK LM Guide รุ่น SSR เป็นรางเลื่อนเชิงเส้นที่ออกแบบมาเพื่อใช้งานในพื้นที่ที่มีข้อจำกัดด้านขนาด แต่ยังคงความแม่นยำและความแข็งแรง
- บล็อกขนาดเล็กกะทัดรัด (Compact Block) เหมาะสำหรับงานที่ต้องการรางเลื่อนขนาดเล็ก น้ำหนักเบา
- ระบบลูกปืนแบบ Recirculating Ball ช่วยให้การเคลื่อนที่ราบรื่นและลดแรงเสียดทาน
- การออกแบบร่องลูกปืนแบบ Gothic Arch ให้สัมผัสลูกปืน 4 จุด รองรับแรงได้ดีในหลายทิศทาง
- วัสดุเหล็กชุบแข็งคุณภาพสูง เพิ่มความทนทานและยืดอายุการใช้งาน
- ซีลป้องกันฝุ่นและสิ่งสกปรก อย่างมีประสิทธิภาพ ป้องกันการรั่วซึมของสิ่งแปลกปลอมเข้าสู่ระบบ
ข้อมูลการติดตั้ง
- เตรียมพื้นผิวติดตั้งให้เรียบและขนานสูง เพื่อความแม่นยำในการติดตั้ง
- ยึดรางนำทางกับโครงสร้างหลักด้วยสกรู โดยขันให้แน่นและสม่ำเสมอ
- ติดตั้ง LM Block ลงบนรางนำทาง ตรวจสอบให้การเคลื่อนที่ลื่นไหล ไม่มีการติดขัด
- เติมจาระบีหล่อลื่นตามคำแนะนำของผู้ผลิต หรือใช้ระบบหล่อลื่นอัตโนมัติ
- ปรับตั้ง preload ให้เหมาะสม เพื่อเพิ่มความแม่นยำและลดการสั่นสะเทือน
ข้อมูลการใช้งาน
- THK LM Guide SSR เหมาะสำหรับ
- งานที่ต้องการความแม่นยำสูงแต่มีพื้นที่จำกัด
- เครื่องจักร CNC ขนาดเล็ก และอุปกรณ์อัตโนมัติที่ต้องการรางเลื่อนขนาดกะทัดรัด
- อุปกรณ์อิเล็กทรอนิกส์และเครื่องมือวัดละเอียด
- งานในอุตสาหกรรมที่ต้องการความนุ่มนวลและความเสถียรในการเคลื่อนที่
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Model No. | Outer dimensions | Block dimensions | Rail dimensions | Basic load rating | |||||
| Radial | |||||||||
| HeightM | WidthW | LengthL | B | S x l | Pitch F |
d1xd2xh | Dynamic rating C |
Static rating C0 |
|
| mm | mm | mm | mm | mm | mm | mm | kN | kN | |
| SSR15XV | 24 | 34 | 40.3 | 26 | M4 x 7 | 60 | 4.5x7.5x5.3 | 9.1 | 9.7 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| รุ่น | SSR15, SSR20, SSR25, SSR30 |
| ลักษณะเด่น | - บล็อกและรางขนาดเล็ก น้ำหนักเบา- ระบบสัมผัส 4 จุดแบบ Gothic Arch- เหมาะสำหรับงานที่ต้องการความแม่นยำสูงในพื้นที่จำกัด- ซีลแบบครบวงจร ป้องกันฝุ่นและสิ่งสกปรก |
| วัสดุ | เหล็กกล้าชุบแข็ง (Bearing Steel) |
| ระบบซีล | ซีลด้านข้างและซีลด้านหน้าแบบพิเศษ เพื่อยืดอายุการใช้งาน |
| อุณหภูมิใช้งาน | -10°C ถึง +80°C |
| ความเร็วสูงสุด | สูงสุด 5 m/s (ขึ้นกับรุ่นและการหล่อลื่น) |
| โหลดพิกัดพลวัต (Dynamic Load Rating, C) | ตัวอย่างเช่น SSR15 ~ 7.8 kN, SSR20 ~ 13.6 kN |
| โหลดพิกัดสถิต (Static Load Rating, C₀) | ตัวอย่างเช่น SSR15 ~ 11.0 kN, SSR20 ~ 18.5 kN |
| อัตราเร่งสูงสุด | สูงสุด 50 m/s² |
| ความแม่นยำ | มีระดับ H, P, SP, UP |
| ระบบหล่อลื่น | รองรับน้ำมันและจาระบี สามารถติดตั้งระบบหล่อลื่นเพิ่มเติมได้ |
| การใช้งานทั่วไป | เหมาะกับเครื่องจักรขนาดเล็ก, หุ่นยนต์, เครื่องมือวัด และระบบอัตโนมัติที่ต้องการความแม่นยำสูงและน้ำหนักเบา |
