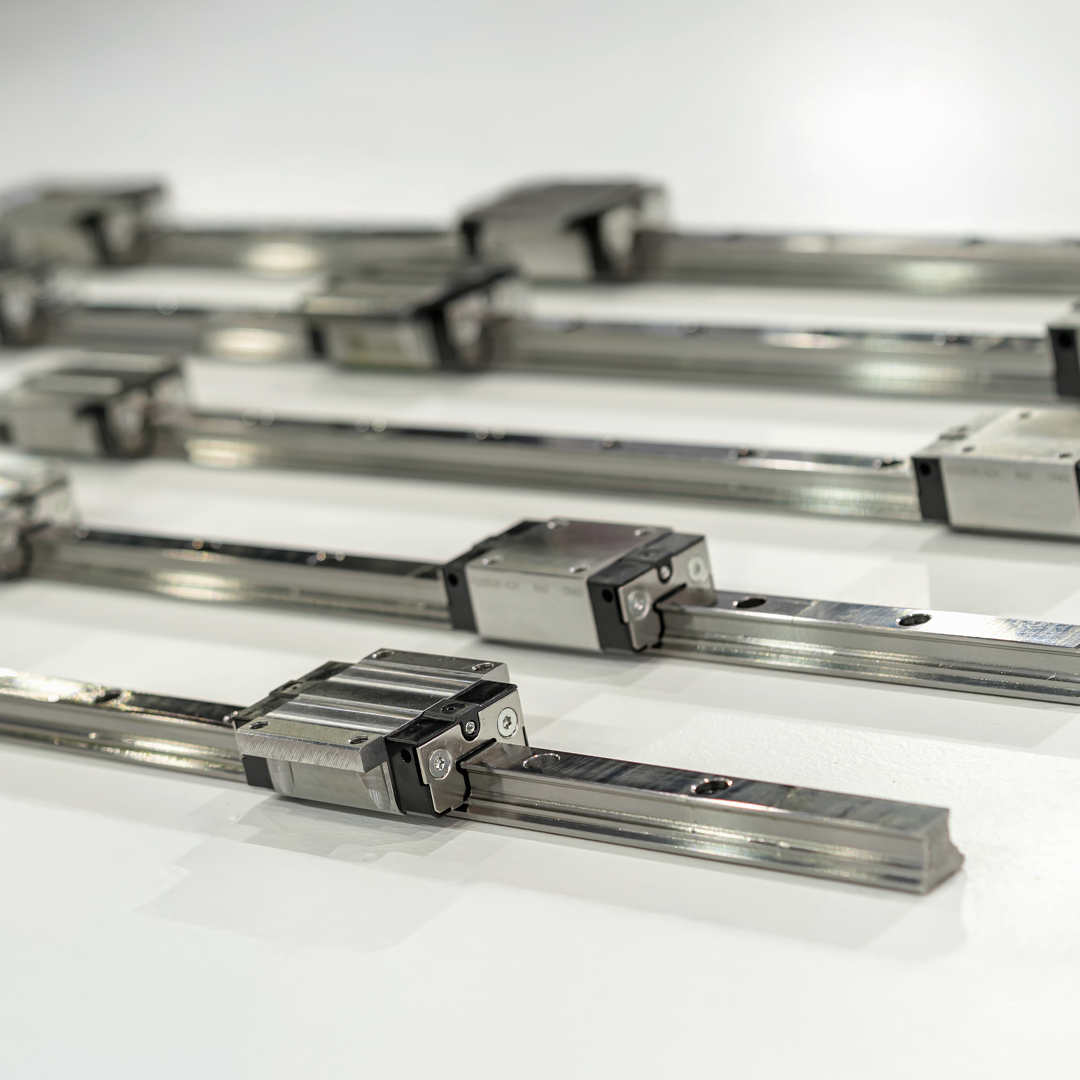

THK IM guide SHS15C1SS BLOCK

Name: THK IM guide SHS15C1SS BLOCK
Brand: THK
SKU: SHS15C1SS
Price: 3136.00 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

THK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

3,136.00 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด THK IM guide SHS15C1SS BLOCK

THK (Tokyo Hatsudoki Kabushikikaisha) เป็นหนึ่งในผู้ผลิตชั้นนำของโลกในด้าน Linear Motion (LM) Guide ซึ่งใช้ในงานอุตสาหกรรมหลากหลาย เช่น เครื่องจักรกลซีเอ็นซี หุ่นยนต์ ระบบอัตโนมัติ ฯลฯ โดย LM Guide ของ THK ออกแบบมาให้มีความแม่นยำสูง รับโหลดได้ทั้งแนวรัศมีและแนวแกน มีอายุการใช้งานยาวนาน และมีแรงเสียดทานต่ำ

เปรียบเทียบราคา THK LM Guide ตัวอื่นๆ

คุณสมบัติ

ข้อมูลคุณสมบัติ

THK LM Guide รุ่น SHS เป็นรางเลื่อนเชิงเส้นที่ออกแบบมาเพื่อรองรับโหลดสูง ความแม่นยำในการเคลื่อนที่ และการใช้งานที่ต้องการความเร็วสูง
โครงสร้างแบบสี่แถวสัมผัส (4-Way Equal Load Design) ใช้ร่องลูกปืนแบบ Gothic Arch ที่ให้การสัมผัส 4 จุด
รองรับแรงได้เท่ากันทั้ง 4 ทิศทาง: แนวรัศมี (บน–ล่าง) และแนวแกน (ซ้าย–ขวา)
ความแข็งแรงและเสถียรสูง เหมาะกับการใช้งานในสภาวะโหลดหนัก
การเคลื่อนที่ราบรื่นแม้ภายใต้แรงโหลดสูง ด้วยระบบลูกปืนแบบ Recirculating Ball
โครงสร้างบล็อกที่ออกแบบให้ทนต่อการบิดตัว รองรับแรงโมเมนต์ในทุกทิศทาง
วัสดุชุบแข็งคุณภาพสูง + ซีลกันฝุ่นประสิทธิภาพสูง ทำให้ใช้งานได้ยาวนานแม้ในสภาพแวดล้อมสมบุกสมบัน

ข้อมูลการติดตั้ง

พื้นผิวติดตั้งต้องผ่านการเจียรให้เรียบและขนาน เพื่อความแม่นยำในการเคลื่อนที่
ติดตั้งรางนำทางกับฐานเครื่องจักร ด้วยสกรูยึดให้แน่นและสม่ำเสมอ โดยต้องตรวจสอบความขนานระหว่างรางคู่
ติดตั้ง LM Block บนรางอย่างระมัดระวัง ไม่ให้ฝุ่นหรือสิ่งแปลกปลอมเข้าสู่ระบบ
ระบบหล่อลื่น รองรับทั้งการเติมจาระบีแบบแมนนวลและการติดตั้งระบบหล่อลื่นอัตโนมัติ (QZ Lubricator)
สามารถปรับ Preload ได้ ตามระดับความต้องการของความแม่นยำและความแข็งแกร่งในงานแต่ละประเภท

ข้อมูลการใช้งาน

THK LM Guide SHS เหมาะสำหรับ
เครื่องจักร CNC ทุกประเภท (เครื่องกัด, เครื่องกลึง, เครื่องเจาะ ฯลฯ)
หุ่นยนต์อุตสาหกรรม และ ระบบอัตโนมัติความเร็วสูง
เครื่องมือวัดความละเอียดสูง และเครื่องประกอบชิ้นงานที่ต้องการความแม่นยำมาก
เครื่องจักรในอุตสาหกรรมการผลิตชิ้นส่วนโลหะ, ยานยนต์, อิเล็กทรอนิกส์ ที่ต้องการความแข็งแรงและทนทานสูง

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

Model No.	Dimensions									Basic load rating
	Overall			Block				Rail		Radial
	Height M	Width W	Length L	B	C	S	H	Pitch F	d₁xd₂xh	Dynamic C (kN)	Static C₀ (kN)
	Height M	Width W	Length L	B	C	S	H	Pitch F	d₁xd₂xh	Dynamic C (kN)	Static C₀ (kN)
SHS15C	24	47	64.4	38	30	M5	4.4	60	4.5x7.5x5.3	14.2	24.2
SHS20C	30	63	79	53	40	M6	5.4	60	6x9.5x8.5	22.3	38.4
SHS25C	36	70	92	57	45	M8	6.8	60	7x11x9	31.7	52.4
SHS30C	42	90	106	72	52	M10	8.5	80	9x14x12	44.8	66.6
SHS35C	48	100	122	82	62	M10	8.5	80	9x14x12	62.3	96.6
SHS45C	60	120	140	100	80	M12	10.5	105	14x20x17	82.8	126
SHS55C	70	140	171	116	95	M14	12.5	120	16x23x20	128	197
SHS65C	90	170	221	142	110	M16	14.5	150	18x26x22	205	320

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

รายการ	รายละเอียด
รุ่น	SHS15, SHS20, SHS25, SHS30, SHS35, SHS45, SHS55, SHS65
จุดเด่น	- ระบบสัมผัส 4 จุด แบบ Gothic Arch ชนิดมีความแม่นยำและรับแรงได้รอบทิศทาง- รับแรงได้ทั้งแนวรัศมี (ขึ้น-ลง), แรงด้านข้าง, และแรงบิด- มีบล็อกหลายขนาด เช่น Standard, Long, และ Short- ออกแบบให้สามารถใช้งานได้กับความเร็วและโหลดสูง
โครงสร้างลูกปืน	ระบบลูกบอลหมุนเวียนภายใน 4 แถว
วัสดุ	เหล็กกล้าชุบแข็งคุณภาพสูง (Hardened Bearing Steel)
ความเร็วสูงสุด	สูงสุด 5 m/s (ขึ้นกับขนาดและการหล่อลื่น)
อัตราเร่งสูงสุด	สูงสุด 50 m/s²
ความแม่นยำ	มีระดับความแม่นยำหลายเกรด: H (High), P (Precision), SP (Super Precision), UP (Ultra Precision)
โหลดพิกัดพลวัต (C)	ตัวอย่าง: SHS25 ~ 49.0 kN, SHS30 ~ 70.6 kN, SHS35 ~ 93.8 kN
โหลดพิกัดสถิต (C₀)	ตัวอย่าง: SHS25 ~ 74.9 kN, SHS30 ~ 107 kN, SHS35 ~ 137 kN
การติดตั้ง	สามารถติดตั้งได้หลายทิศทาง ทั้งแนวนอน แนวตั้ง และกลับหัว
ระบบซีล	ซีลหน้า (End Seal), ซีลข้าง (Side Seal), และมีฝาครอบป้องกันฝุ่น (optional)
ระบบหล่อลื่น	รองรับการใช้จาระบีหรือสารหล่อลื่นแบบต่อเนื่อง มีอุปกรณ์เติมสารหล่อลื่นเสริมได้
การใช้งานทั่วไป	เครื่อง CNC, หุ่นยนต์อุตสาหกรรม, เครื่องจักรอัตโนมัติ, เครื่องตัด, ระบบจัดเก็บเคลื่อนที่ และเครื่องมือวัดความแม่นยำสูง
