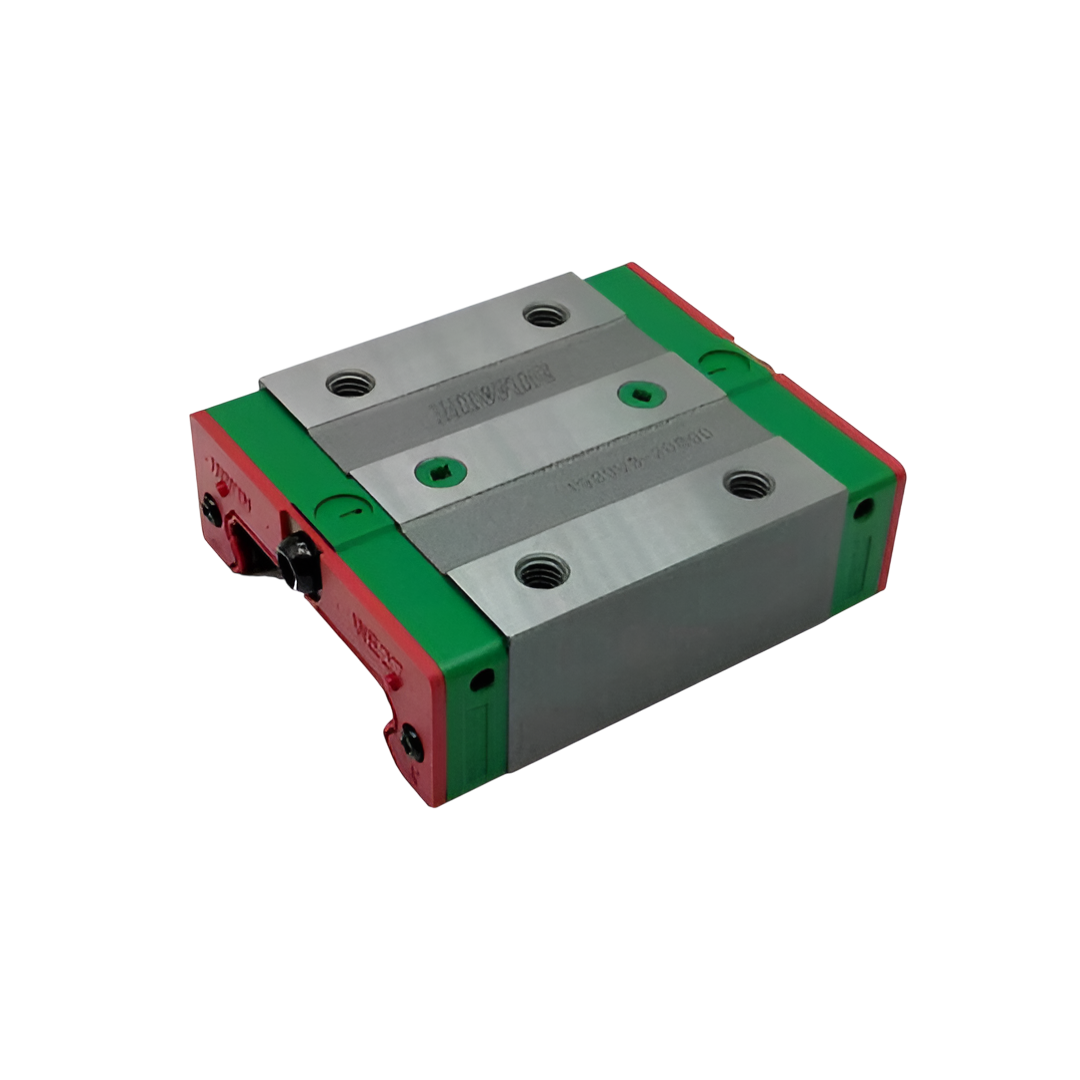

Linear Guide (ลิเนียร์ไกด์) HIWIN WEW35CC
Linear Guide (ลิเนียร์ไกด์) HIWIN WEW35CC
HIWIN
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
5,616.40 ฿
ราคาปกติ
ราคาโปรโมชัน
5,616.40 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Linear Guide (ลิเนียร์ไกด์) HIWIN WEW35CC
HIWIN Linear Guide หรือระบบรางเลื่อนเชิงเส้นจาก HIWIN เป็นโซลูชันที่ได้รับความนิยมอย่างสูงในอุตสาหกรรมเครื่องจักรกลอัตโนมัติ หุ่นยนต์ แมชชีนเซ็นเตอร์ อุปกรณ์วัด และระบบการขนย้ายเชิงแม่นยำ ด้วยคุณสมบัติที่โดดเด่นในด้านความแม่นยำ ความแข็งแรง และอายุการใช้งานที่ยาวนาน HIWIN จึงกลายเป็นหนึ่งในผู้นำตลาดของโลกในด้านเทคโนโลยีการเคลื่อนที่เชิงเส้น
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- รางเลื่อนเชิงเส้นแบบ Four-Row Wide Rail (WE series) ได้รับการออกแบบมาเพื่อการรับน้ำหนักที่เท่ากันในทุกทิศทางและความแข็งแกร่งสูงในพื้นที่จำกัด:
- รับน้ำหนักได้เท่ากันในทุกทิศทาง: WE series สามารถรับโหลดได้เท่ากันในแนวรัศมี (radial), แนวรัศมีย้อนกลับ (reverse radial) และแนวราบ (lateral) ทำให้เหมาะสำหรับการใช้งานที่มีการเปลี่ยนแปลงทิศทางของโหลด.
- ความแข็งแกร่งสูง: ด้วยการออกแบบที่เป็นเอกลักษณ์และการจัดเรียงลูกบอลสี่แถว ทำให้รางเลื่อน WE มีความแข็งแกร่งและเสถียรภาพที่ดีเยี่ยม.
- ขนาดกะทัดรัด (Low Profile): แม้จะมีความสามารถในการรับน้ำหนักสูง แต่ WE series ยังคงมีลักษณะเป็นรางกว้างและต่ำ (Wide Rail Low Profile) ซึ่งเหมาะสำหรับอุปกรณ์ที่มีข้อจำกัดด้านพื้นที่ในแนวตั้ง.
- ความสามารถในการเปลี่ยนชิ้นส่วนได้ (Interchangeability): บางรุ่นของ WE series ถูกออกแบบมาให้สามารถเปลี่ยนบล็อกและรางกันได้ ทำให้การบำรุงรักษาและการเปลี่ยนอะไหล่ทำได้ง่ายและรวดเร็ว.
- ลดแรงเสียดทานและเคลื่อนที่ได้อย่างราบรื่น: ด้วยการใช้ลูกบอลเป็นส่วนประกอบกลิ้ง ทำให้มีค่าสัมประสิทธิ์แรงเสียดทานต่ำ ช่วยให้การเคลื่อนที่ราบรื่นและมีประสิทธิภาพสูง.
การติดตั้งและการใช้งาน
- แนวทางการติดตั้งและการใช้งานสำหรับ HIWIN Linear Four-Row Wide Rail (WE series) คล้ายคลึงกับรางเลื่อนเชิงเส้นประเภทอื่น ๆ ของ HIWIN โดยมีข้อควรปฏิบัติที่สำคัญดังนี้:
- การทำความสะอาด: ก่อนการติดตั้ง ควรทำความสะอาดน้ำมันกันสนิมที่เคลือบรางเลื่อนออกก่อน.
- การจัดเรียงราง: หากมีการใช้รางที่เชื่อมต่อกัน (Butt-joint rail) ควรติดตั้งโดยอ้างอิงจากเครื่องหมายลูกศรและลำดับที่ระบุไว้.
- ห้ามถอดบล็อก: หลีกเลี่ยงการถอดบล็อกออกจากรางเลื่อนโดยไม่จำเป็น เพื่อป้องกันการหลุดของลูกบอลและการสูญเสียความแม่นยำ.
- การป้องกันสิ่งแปลกปลอม: ระมัดระวังไม่ให้มีสิ่งแปลกปลอมเข้าไปในบล็อกของรางเลื่อน และไม่ควรทำการถอดแยกชิ้นส่วนใดๆ.
- การหล่อลื่น: ควรทำการหล่อลื่นบล็อกหลังจากที่ได้ประกอบรางเลื่อนเข้ากับเครื่องจักรเรียบร้อยแล้ว เพื่อให้มั่นใจถึงประสิทธิภาพและอายุการใช้งานที่ยาวนาน. นอกจากนี้ การใช้ฝาปิด (cap) เพื่อครอบส่วนบนของรางเลื่อนก็เป็นสิ่งสำคัญในการป้องกันสิ่งสกปรกและเพิ่มความแม่นยำในการทำงาน.
- การจัดเก็บ: ในกรณีที่ไม่ได้ใช้งาน ควรจัดเก็บรางเลื่อนในแนวนอน เพื่อป้องกันความเสียหายหรือการเคลื่อนที่โดยไม่ตั้งใจ.
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Model No. | WEW35CC |
| ขนาดของชุดประกอบ (มม.) H | 35 |
| ขนาดของชุดประกอบ (มม.) H₁ | 4 |
| ขนาดของชุดประกอบ (มม.) N | 25.5 |
| ขนาดของตัวบล็อก (มม.) W | 120 |
| ขนาดของตัวบล็อก (มม.) B | 107 |
| ขนาดของตัวบล็อก (มม.) B₁ | 6.5 |
| ขนาดของตัวบล็อก (มม.) C | 60 |
| ขนาดของตัวบล็อก (มม.) L₁ | 77.6 |
| ขนาดของตัวบล็อก (มม.) L | 102.6 |
| ขนาดของตัวบล็อก (มม.) K₁ | 13.35 |
| ขนาดของตัวบล็อก (มม.) K₂ | 5.25 |
| ขนาดของตัวบล็อก (มม.) G | 12 |
| ขนาดของตัวบล็อก (มม.) M | M8 |
| ขนาดของตัวบล็อก (มม.) T | 11.2 |
| ขนาดของตัวบล็อก (มม.) T1 | 14 |
| ขนาดของตัวบล็อก (มม.) H₂ | 8 |
| ขนาดของตัวบล็อก (มม.) H₃ | 6.5 |
| ขนาดของราง (มม.) Wᴿ | 69 |
| ขนาดของราง (มม.) WB | 40 |
| ขนาดของราง (มม.) Hᴿ | 19 |
| ขนาดของราง (มม.) D | 11 |
| ขนาดของราง (มม.) h | 9 |
| ขนาดของราง (มม.) d | 7 |
| ขนาดของราง (มม.) P | 80 |
| ขนาดของราง (มม.) E | 20 |
| สลักเกลียวสำหรับยึดราง (มม.) | M6x20 |
| แรงรับภาระแบบไดนามิกพื้นฐาน C (kN) | 29.8 |
| แรงรับภาระแบบสถิตพื้นฐาน C₀ (kN) | 49.4 |
| โมเมนต์ที่รับได้ (คงที่) Mᴿ (kN·m) | 1.48 |
| โมเมนต์ที่รับได้ (คงที่) Mᴘ (kN·m) | 0.67 |
| โมเมนต์ที่รับได้ (คงที่) Mʏ (kN·m) | 0.67 |
| น้ำหนัก บล็อก (กก.) | 1.26 |
| น้ำหนัก ราง (กก./ม.) | 9.7 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| พารามิเตอร์ | รายละเอียด |
| ประเภทหลัก | WEH Series (บล็อกทรงสี่เหลี่ยม), WEW Series (บล็อกหน้าแปลน) |
| คุณสมบัติเด่น | - รางกว้าง (Wide Rail): เพิ่มความสามารถในการรับแรงโมเมนต์ โดยเฉพาะ MX (Rolling Moment)- โปรไฟล์ต่ำ (Low Profile): เหมาะสำหรับงานที่มีพื้นที่จำกัดและความสูงติดตั้งต่ำ- รับน้ำหนักและแข็งแกร่งสูง: ด้วยการออกแบบ 4 แถวของเม็ดลูกปืน- รับโหลดได้เท่ากันทุกทิศทาง: แนวรัศมี, ย้อนรัศมี, แนวข้าง- ปรับแนวเองได้ (Self-Aligning): ดูดซับความคลาดเคลื่อนในการติดตั้งได้- เหมาะสำหรับงานรางเดี่ยว: เนื่องจากความสามารถในการรับโมเมนต์ที่สูง |
| ขนาด (Sizes) | มีให้เลือกตั้งแต่ 17mm, 21mm, 27mm, 35mm, 50mm |
| ระดับความแม่นยำ | C (Normal), H (High), P (Precision), SP (Super Precision), UP (Ultra Precision) |
| ระดับพรีโหลด | Z0 (Normal Clearance/Light), ZA (Medium Preload), ZB (Heavy Preload) |
| มุมสัมผัสเม็ดลูกปืน | 45 องศา |
| วัสดุ | เหล็กแบริ่ง GCr15 (มาตรฐาน) หรือ สแตนเลส (M - สำหรับบางรุ่น) |
| ระบบป้องกันฝุ่น | End seal (ซีลหัว-ท้าย), Bottom seal (ซีลใต้บล็อก), Scraper (สำหรับรุ่นที่มี) |
| ประเภท Interchangeable | มีทั้งแบบ Non-interchangeable และ Interchangeable (บล็อกและรางสามารถสับเปลี่ยนกันได้ และยังคงความแม่นยำระดับ P-class สำหรับรุ่น Interchangeable) |
