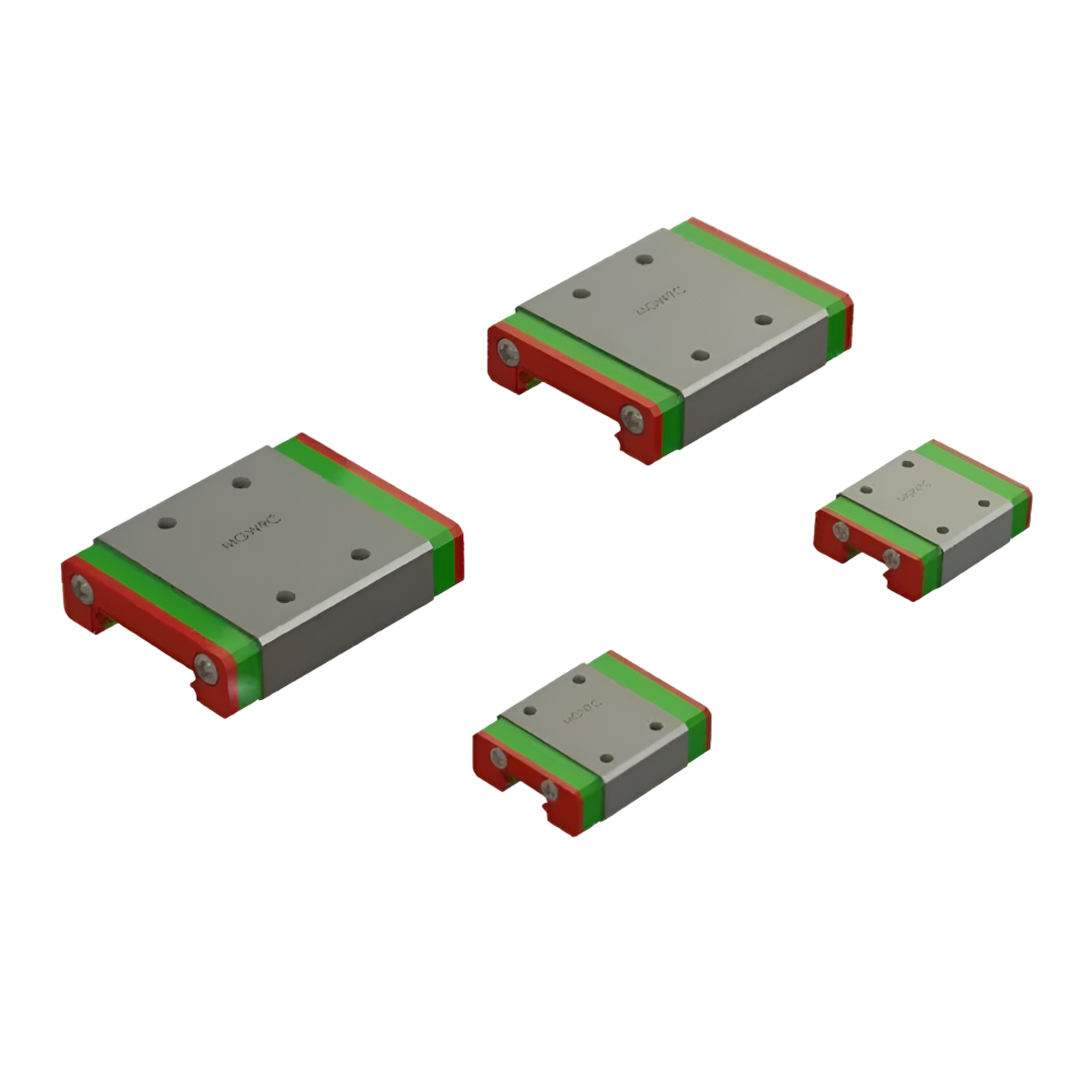

Linear Guide (ลิเนียร์ไกด์) HIWIN MGN 3H
Linear Guide (ลิเนียร์ไกด์) HIWIN MGN 3H
HIWIN
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
1,340.63 ฿
ราคาปกติ
ราคาโปรโมชัน
1,340.63 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Linear Guide (ลิเนียร์ไกด์) HIWIN MGN 3H
HIWIN Linear Guide หรือระบบรางเลื่อนเชิงเส้นจาก HIWIN เป็นโซลูชันที่ได้รับความนิยมอย่างสูงในอุตสาหกรรมเครื่องจักรกลอัตโนมัติ หุ่นยนต์ แมชชีนเซ็นเตอร์ อุปกรณ์วัด และระบบการขนย้ายเชิงแม่นยำ ด้วยคุณสมบัติที่โดดเด่นในด้านความแม่นยำ ความแข็งแรง และอายุการใช้งานที่ยาวนาน HIWIN จึงกลายเป็นหนึ่งในผู้นำตลาดของโลกในด้านเทคโนโลยีการเคลื่อนที่เชิงเส้น
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- รางเลื่อนเชิงเส้นแบบ Miniature Type (MG series) ได้รับการออกแบบมาเป็นพิเศษสำหรับอุปกรณ์ขนาดเล็กที่ต้องการความแม่นยำสูงและพื้นที่ในการติดตั้งที่จำกัด:
- ขนาดเล็กและน้ำหนักเบา: เป็นรางเลื่อนเชิงเส้นขนาดเล็กและน้ำหนักเบาที่สุดของ HIWIN ทำให้เหมาะสำหรับอุปกรณ์ที่ต้องการความกะทัดรัดและลดน้ำหนักโดยรวม.
- ความแม่นยำสูง: แม้จะมีขนาดเล็ก แต่ MG series ยังคงให้ความแม่นยำในการเคลื่อนที่ที่สูง ซึ่งเป็นสิ่งสำคัญสำหรับอุปกรณ์ที่ละเอียดอ่อน.
- ป้องกันการกัดกร่อน: มีทั้งรุ่นที่ทำจากเหล็กกล้าไร้สนิม (stainless steel) ซึ่งมีคุณสมบัติป้องกันการกัดกร่อนได้ดี ทำให้เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่อาจมีการกัดกร่อน เช่น อุปกรณ์ทางการแพทย์หรือเครื่องมือวัดที่ใช้ในสภาพแวดล้อมเฉพาะ.
- รับน้ำหนักได้เท่ากันในทุกทิศทาง: สามารถรับโหลดได้เท่ากันทั้งในแนวรัศมี (radial), แนวรัศมีย้อนกลับ (reverse radial) และแนวราบ (lateral) ทำให้มีความยืดหยุ่นในการใช้งาน.
- การออกแบบร่องรางแบบโกธิค (Gothic arch contact design): การออกแบบนี้ช่วยให้สามารถรับโหลดได้สูงในทุกทิศทาง รวมถึงความแข็งแกร่งสูง
การติดตั้งและการใช้งาน
- แนวทางการติดตั้งและการใช้งานสำหรับ HIWIN Linear Miniature Type (MG series) คล้ายคลึงกับรางเลื่อนเชิงเส้นประเภทอื่น ๆ ของ HIWIN โดยมีข้อควรปฏิบัติที่สำคัญดังนี้:
- การทำความสะอาด: ก่อนการติดตั้ง ควรทำความสะอาดน้ำมันกันสนิมที่เคลือบรางเลื่อนออกก่อน.
- การจัดเรียงราง: หากมีการใช้รางที่เชื่อมต่อกัน (Butt-joint rail) ควรติดตั้งโดยอ้างอิงจากเครื่องหมายลูกศรและลำดับที่ระบุไว้.
- ห้ามถอดบล็อก: หลีกเลี่ยงการถอดบล็อกออกจากรางเลื่อนโดยไม่จำเป็น เพื่อป้องกันการหลุดของลูกบอลและการสูญเสียความแม่นยำ.
- การป้องกันสิ่งแปลกปลอม: ระมัดระวังไม่ให้มีสิ่งแปลกปลอมเข้าไปในบล็อกของรางเลื่อน และไม่ควรทำการถอดแยกชิ้นส่วนใดๆ.
- การหล่อลื่น: ควรทำการหล่อลื่นบล็อกหลังจากที่ได้ประกอบรางเลื่อนเข้ากับเครื่องจักรเรียบร้อยแล้ว เพื่อให้มั่นใจถึงประสิทธิภาพและอายุการใช้งานที่ยาวนาน. นอกจากนี้ การใช้ฝาปิด (cap) เพื่อครอบส่วนบนของรางเลื่อนก็เป็นสิ่งสำคัญในการป้องกันสิ่งสกปรกและเพิ่มความแม่นยำในการทำงาน.
- การจัดเก็บ: ในกรณีที่ไม่ได้ใช้งาน ควรจัดเก็บรางเลื่อนในแนวนอน เพื่อป้องกันความเสียหายหรือการเคลื่อนที่โดยไม่ตั้งใจ.
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Model No. | MGN 3H |
| ขนาดของชุดประกอบ (มม.) H | 4 |
| ขนาดของชุดประกอบ (มม.) H₁ | 1 |
| ขนาดของชุดประกอบ (มม.) N | 2.5 |
| ขนาดของตัวบล็อก (มม.) W | 8 |
| ขนาดของตัวบล็อก (มม.) B | - |
| ขนาดของตัวบล็อก (มม.) B₁ | 4 |
| ขนาดของตัวบล็อก (มม.) C | 5.5 |
| ขนาดของตัวบล็อก (มม.) L₁ | 11 |
| ขนาดของตัวบล็อก (มม.) L | 15.3 |
| ขนาดของตัวบล็อก (มม.) Lmax (note 3) | 15.3 |
| ขนาดของตัวบล็อก (มม.) G | - |
| ขนาดของตัวบล็อก (มม.) Gn | - |
| ขนาดของตัวบล็อก (มม.) Mxl | M2x1.3 |
| ขนาดของตัวบล็อก (มม.) H₂ | - |
| ขนาดของราง (มม.) Wᴿ | 3 |
| ขนาดของราง (มม.) Hᴿ | 2.6 |
| ขนาดของราง (มม.) D | M1.6 THRU |
| ขนาดของราง (มม.) h | M1.6 THRU |
| ขนาดของราง (มม.) d | M1.6 THRU |
| ขนาดของราง (มม.) P | 10 |
| ขนาดของราง (มม.) E | 5 |
| สลักเกลียวสำหรับยึดราง (มม.) | M1.6 |
| แรงรับภาระแบบไดนามิกพื้นฐาน C (kN) | 0.39 |
| แรงรับภาระแบบสถิตพื้นฐาน C₀ (kN) | 0.68 |
| โมเมนต์ที่รับได้ (คงที่) Mᴿ (kN·m) | 1.0 |
| โมเมนต์ที่รับได้ (คงที่) Mᴘ (kN·m) | 1.3 |
| โมเมนต์ที่รับได้ (คงที่) Mʏ (kN·m) | 1.3 |
| น้ำหนัก บล็อก (กก.) | 0.002 |
| น้ำหนัก ราง (กก./ม.) | 0.05 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| พารามิเตอร์ | รายละเอียด |
| ประเภทหลัก | MGN Series (บล็อกหน้าแคบ), MGW Series (บล็อกหน้ากว้าง) |
| คุณสมบัติเด่น | - ขนาดเล็กและน้ำหนักเบามาก (Ultra Compact & Lightweight)- ความแม่นยำสูง: แม้มีขนาดเล็ก- รับโหลดได้ทุกทิศทาง: ด้วยการออกแบบ Gothic Arch Contact- ทนทานต่อการกัดกร่อน: วัสดุส่วนใหญ่เป็นสเตนเลสเกรดพิเศษ- เม็ดลูกปืนมีตัวยึด (Ball Retainers): ป้องกันเม็ดลูกปืนหลุดเมื่อถอดบล็อกออกจากราง |
| ขนาด (Sizes) | มีให้เลือกตั้งแต่ 3mm, 5mm, 7mm, 9mm, 12mm, 15mm |
| ระดับความแม่นยำ | C (Normal), H (High), P (Precision) |
| ระดับพรีโหลด | Z0 (Normal Clearance/Light), ZA (Medium Preload), ZB (Heavy Preload) |
| วัสดุ | บล็อก, ราง, เม็ดลูกปืน: สเตนเลสเกรดพิเศษ (มาตรฐานสำหรับ MG Series) |
| ระบบป้องกันฝุ่น | End seal (ซีลหัว-ท้าย), Bottom seal (ซีลใต้บล็อก - มีในบางขนาด/ออปชั่น), Bolt cap (ฝาปิดรูยึดราง) |
| ประเภท Interchangeable | มีทั้งแบบ Non-interchangeable และ Interchangeable (บล็อกและรางสามารถสับเปลี่ยนกันได้ในบางขนาดและเกรดความแม่นยำ) |
