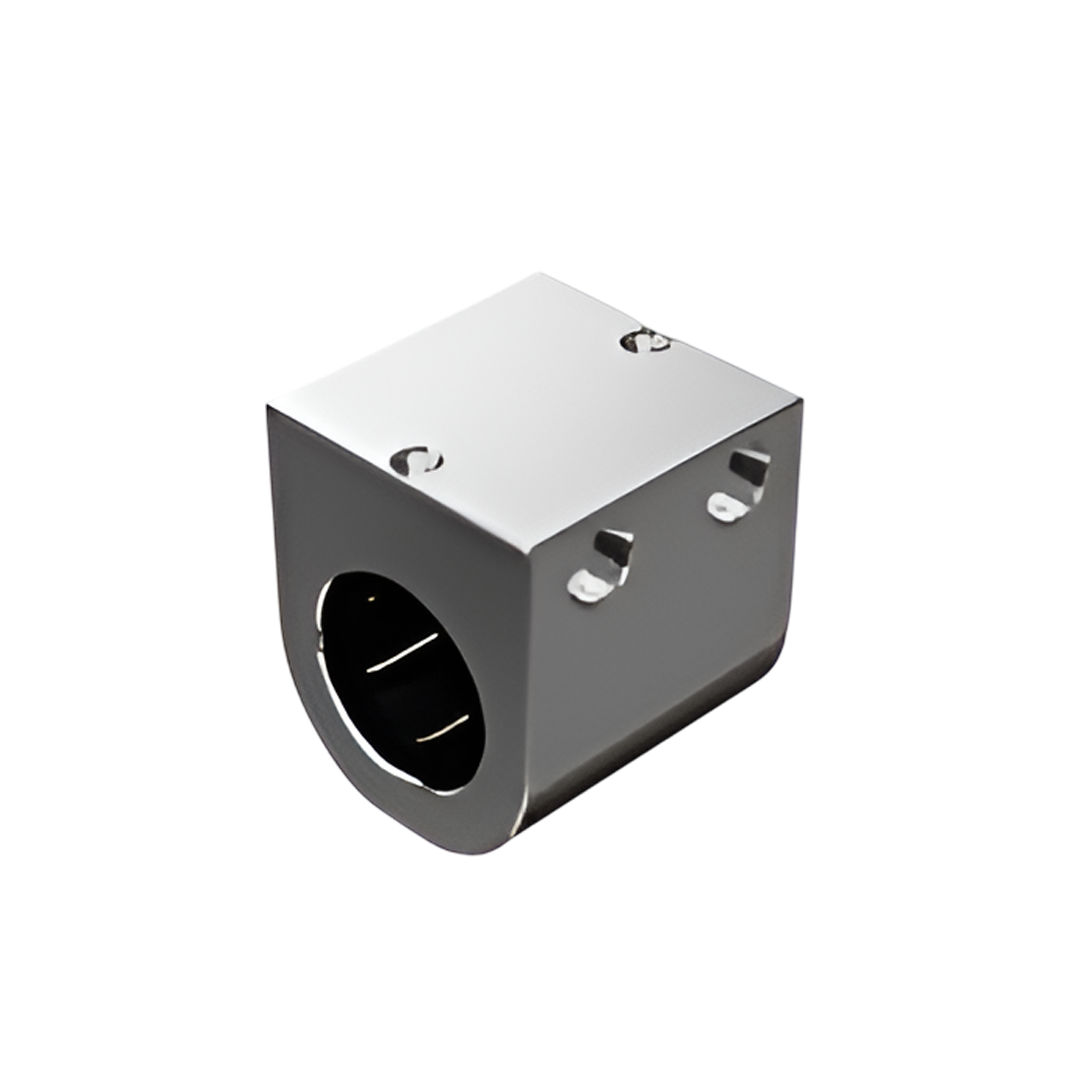

Linear Bushing SH20LUU

Name: Linear Bushing SH20LUU
Brand: THK
SKU: SH20LUU
Price: 2604.00 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

THK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

2,604.00 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด Linear Bushing SH20LUU

Linear Bushing (ปลอกลูกปืนเชิงเส้น) ของ THK เป็นอุปกรณ์นำทางเชิงเส้นที่ออกแบบมาให้ลูกปืนกลิ้งภายในปลอกผ่านไปตาม เพลาแนวตรง (Shaft) ด้วยแรงเสียดทานต่ำ ความแม่นยำสูง และติดตั้งง่าย เหมาะกับระบบที่ต้องการความลื่นไหลในการเคลื่อนที่แบบเชิงเส้น

เปรียบเทียบราคา THK Linear Bushing ตัวอื่นๆ

คุณสมบัติ

ข้อมูลคุณสมบัติ

THK Linear Bushing SH เป็นปลอกลูกปืนเชิงเส้นชนิดมาตรฐาน (Standard Type) ที่ใช้ระบบลูกปืนแบบ Recirculating Ball
ผลิตจาก วัสดุเหล็กชุบแข็ง SUJ2 ที่มีความแข็งแรงสูง ทนทานต่อการสึกหรอ
มี ซีลกันฝุ่นและสิ่งสกปรก ช่วยรักษาการหล่อลื่นภายในและยืดอายุการใช้งาน
ออกแบบให้มีความแม่นยำสูงและรองรับแรงโหลดได้ดีในแนวเส้นตรง
ขนาดและดีไซน์เป็นมาตรฐาน เหมาะสำหรับงานที่ต้องการความทนทานและความแม่นยำ

ข้อมูลการติดตั้ง

เตรียมบ่าวางปลอกลูกปืนให้มีขนาดพอดี (Press Fit) เพื่อความแน่นและมั่นคงในการติดตั้ง
ใช้เพลาที่มีความตรงและขนาดตามมาตรฐาน h6/h7 เพื่อให้การเคลื่อนที่ลื่นไหลและลดการสึกหรอ
ตรวจสอบการจัดแนวของเพลาและปลอกลูกปืนให้ตรงกัน เพื่อลดแรงบิดและแรงเสียดทานที่ผิดทิศทาง
หมั่นหล่อลื่นด้วยจาระบีหรือน้ำมันตามคำแนะนำของผู้ผลิต เพื่อเพิ่มประสิทธิภาพและยืดอายุการใช้งาน
หากใช้งานในสภาพแวดล้อมที่มีฝุ่นหรือสิ่งสกปรกสูง ควรติดตั้งฝาครอบป้องกันฝุ่นเพิ่มเติม

ข้อมูลการใช้งาน

เครื่องจักรอุตสาหกรรมทั่วไปที่ต้องการระบบลิเนียร์ไกด์แบบมาตรฐาน
ระบบอัตโนมัติและเครื่องจักร CNC ที่ไม่ต้องการหน้าแปลนหรือการติดตั้งพิเศษ
งานที่ต้องการความแม่นยำสูงและความทนทานในสภาพแวดล้อมทั่วไป
ระบบขับเคลื่อนเชิงเส้นที่รองรับแรงโหลดในแนวเส้นตรงได้ดี
อุปกรณ์และเครื่องมือที่ใช้ในการผลิตชิ้นส่วนอิเล็กทรอนิกส์และอุตสาหกรรมยานยนต์

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

Model No.	Outer dimensions			LM casing dimensions												Model No.of LinearBushingto becombined	Basic load rating		Mass
	HeightM	WidthW	LengthL	Mounting hole position			Tap		ThroughboltS₃	CenterheightJ±0.02	W₁±0.02	d₂	h	Inscribed borediameter			Dynamic rating C	Static rating C₀
	HeightM	WidthW	LengthL	B	B₁	C	S₁ × l₁	S₂ × l		CenterheightJ±0.02	W₁±0.02	d₂	h	dr	Tolerance		Dynamic rating C	Static rating C₀
	mm	mm	mm	mm	mm	mm	mm	mm		mm	mm	mm	mm	mm			N	N	g
SH3LUU	14	10	23	10	18	3	M3×6	M3×5.5	M2	9	5	4.2	1.5	3	0-0.008	LM3UU	139	216	8.5
SH4LUU	16	12	27	14	22	3	M3×6	M3×6	M2	10	6	4.2	1.5	4		LM4UU	139	254	13
SH5LUU	18	14	32	18	26	3	M3×6	M3×6	M2	11	7	4.2	1.5	5		LM5UU	263	412	22
SH6LUU	22	16	40	20	30	5	M4×8	M4×8	M3	14	8	6.5	3.3	6	0-0.009	LM6UU	324	529	35
SH8LUU	26	20	52	30	42	5	M4×8	M5×8.5	M3	16	10	6.5	3.3	8		LM8UU	431	784	65
SH10LUU	32	26	60	36	50	6	M5×10	M6×9.5	M4	19	13	8	4.4	10		LM10UU	588	1100	125
SH12LUU	34	28	62	36	50	6	M5×10	M6×9.5	M4	20	14	8	4.4	12		LM12UU	657	1200	155
SH13LUU	36	30	66	40	54	6	M5×10	M6×9.5	M4	21	15	8	4.4	13		LM13UU	814	1570	190
SH16LUU	42	36	76	52	66	6	M5×10	M6×10	M4	24	18	8	4.4	16		LM16UU	1230	2350	295
SH20LUU	49	42	86	58	72	7	M6×12	M6×12	M5	28	21	9.5	5.4	20	0-0.010	LM20UU	1400	2750	425

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

รายการ	รายละเอียด
ชื่อผลิตภัณฑ์	THK Linear Bushing – รุ่น SH (Heavy Duty Linear Bushing)
ลักษณะเด่น	- บูชเชิงเส้นชนิด Heavy Duty รองรับแรงโหลดสูง- ระบบลูกบอลหมุนเวียนแบบวงปิด (Closed Circulation)- ซีลยางสองด้าน (UU) ป้องกันฝุ่นและสิ่งสกปรก- เหมาะสำหรับงานที่ต้องการความแม่นยำสูงและความทนทานในสภาพแวดล้อมที่หนัก
โครงสร้าง	ตัวบูชทรงกระบอกพร้อมหน้าแปลนและลูกบอลเหล็กกล้าชุบแข็งภายใน- ตัวกั้นลูกบอล (Retainer) ลดแรงเสียดทานและเสียงรบกวน
วัสดุ	เหล็กกล้าชุบแข็ง (Bearing Steel)
โหลดรองรับ	รองรับแรงรัศมี (Radial Load) สูงและแรงตามแนวแกนเล็กน้อย
ความเร็วสูงสุด	สูงสุดประมาณ 3 m/s
อุณหภูมิใช้งาน	-20°C ถึง +80°C
ระบบหล่อลื่น	ต้องหล่อลื่นด้วยน้ำมันหรือจาระบี
