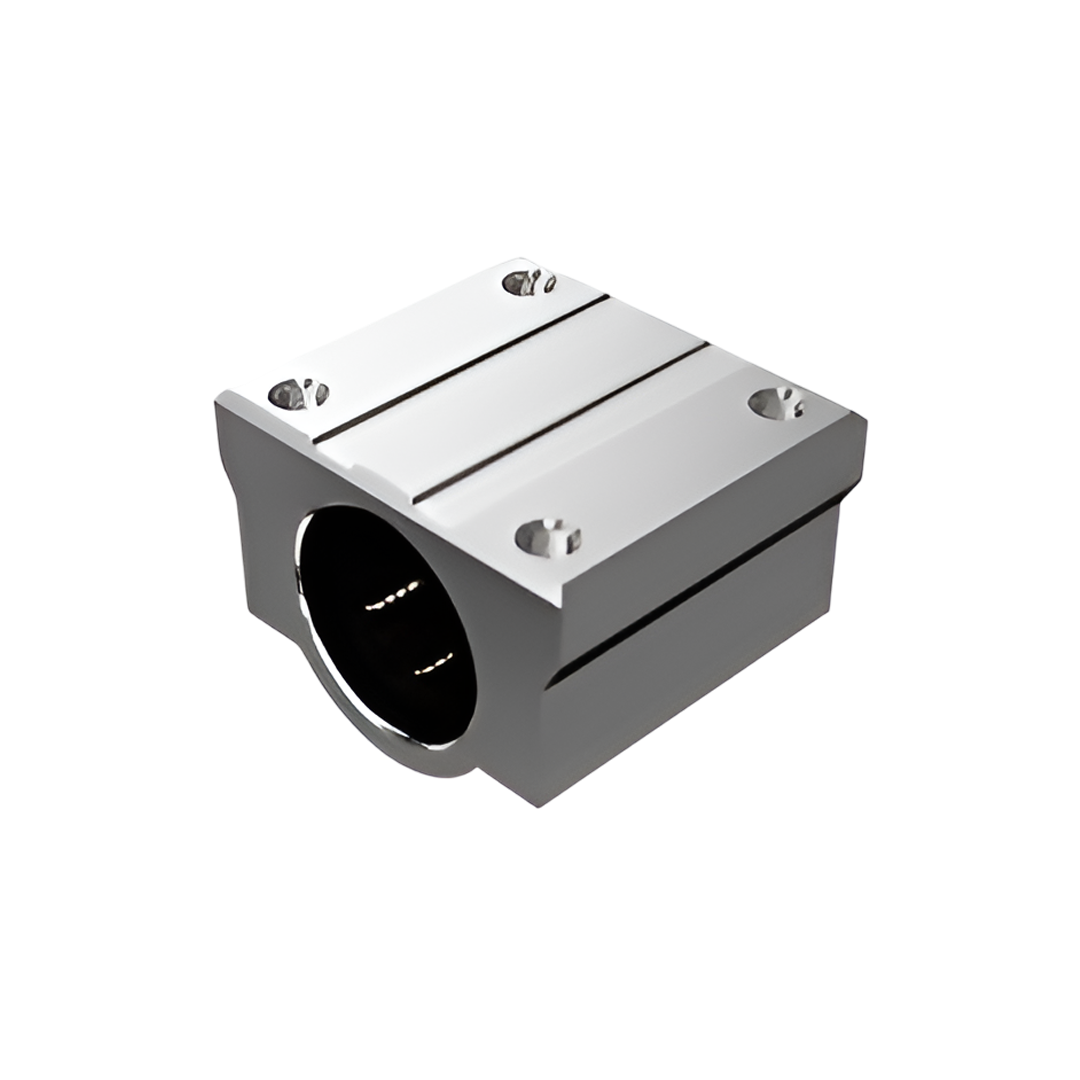

Linear Bushing SC40MUU

Name: Linear Bushing SC40MUU
Brand: THK
SKU: SC40MUU
Price: 7560.00 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

THK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

7,560.00 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด Linear Bushing SC40MUU

Linear Bushing (ปลอกลูกปืนเชิงเส้น) ของ THK เป็นอุปกรณ์นำทางเชิงเส้นที่ออกแบบมาให้ลูกปืนกลิ้งภายในปลอกผ่านไปตาม เพลาแนวตรง (Shaft) ด้วยแรงเสียดทานต่ำ ความแม่นยำสูง และติดตั้งง่าย เหมาะกับระบบที่ต้องการความลื่นไหลในการเคลื่อนที่แบบเชิงเส้น

เปรียบเทียบราคา THK Linear Bushing ตัวอื่นๆ

คุณสมบัติ

ข้อมูลคุณสมบัติ

THK Linear Bushing SC เป็นปลอกลูกปืนเชิงเส้นชนิดมาตรฐาน (Standard Type) ที่ใช้ระบบลูกปืนแบบ Recirculating Ball
ผลิตจาก วัสดุเหล็กชุบแข็ง SUJ2 ที่มีความแข็งแรงสูง ทนทานต่อการสึกหรอ และรองรับแรงโหลดในแนวเส้นตรงได้ดี
มี ซีลป้องกันฝุ่นและสิ่งสกปรก ช่วยรักษาการหล่อลื่นภายในและยืดอายุการใช้งาน
ออกแบบเพื่อให้มีความแม่นยำสูงและรองรับการเคลื่อนที่ที่ราบรื่นในแนวเส้นตรง
ขนาดและดีไซน์เป็นมาตรฐาน ทำให้สะดวกต่อการเลือกใช้และทดแทนในระบบต่าง ๆ

ข้อมูลการติดตั้ง

เตรียมบ่าวางปลอกลูกปืนให้มีขนาดพอดี (Press Fit) เพื่อความแน่นและมั่นคงในการติดตั้ง
ใช้เพลาที่มีความตรงและขนาดตามมาตรฐาน h6/h7 เพื่อให้การเคลื่อนที่ลื่นไหลและลดการสึกหรอ
ตรวจสอบการจัดแนวของเพลาและปลอกลูกปืนให้ตรงกัน เพื่อลดแรงบิดและแรงเสียดทานที่ผิดทิศทาง
หมั่นหล่อลื่นด้วยจาระบีหรือน้ำมันตามคำแนะนำของผู้ผลิต เพื่อเพิ่มประสิทธิภาพและยืดอายุการใช้งาน
ในกรณีใช้งานในสภาพแวดล้อมที่มีฝุ่นหรือสิ่งสกปรกสูง ควรติดตั้งฝาครอบป้องกันฝุ่นเพิ่มเติม

ข้อมูลการใช้งาน

เครื่องจักรอุตสาหกรรมทั่วไปที่ต้องการระบบลิเนียร์ไกด์แบบมาตรฐาน
ระบบอัตโนมัติและเครื่องจักร CNC ที่ไม่ต้องการหน้าแปลนหรือการติดตั้งพิเศษ
งานที่ต้องการความแม่นยำสูงและความทนทานในสภาพแวดล้อมทั่วไป
ระบบขับเคลื่อนเชิงเส้นที่รองรับแรงโหลดในแนวเส้นตรงได้ดี
อุปกรณ์และเครื่องมือที่ใช้ในการผลิตชิ้นส่วนอิเล็กทรอนิกส์และอุตสาหกรรมยานยนต์

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

Model No.	Outer dimensions			LM casing dimensions													Model No.of LinearBushingto becombined	Basic load rating		Mass
	HeightM	WidthW	LengthL	Mounting hole position			TapS × l	Through boltS₂	CenterheightJ±0.02	W₁±0.02	K	W₂	T	R	Inscribed borediameter			Dynamic rating C	Static rating C₀
	HeightM	WidthW	LengthL	B	B₁	C	TapS × l		CenterheightJ±0.02	W₁±0.02	K	W₂	T	R	dr	Tolerance		Dynamic rating C	Static rating C₀
	mm	mm	mm	mm	mm	mm	mm		mm	mm	mm	mm	mm	mm	mm			N	N	g
SC6MUU	18	30	25	20	5	15	M4×8	M3	9	15	15	28	6	9	6	0-0.009	LM6UU	206	265	34
SC8MUU	22	34	30	24	5	18	M4×8	M3	11	17	18	32	6	11	8		LM8UU	265	402	52
SC10MUU	26	40	35	28	6	21	M5×12	M4	13	20	22	37	8	13	10		LM10UU	373	549	92
SC12MUU	29	42	36	30.5	5.75	26	M5×12	M4	15	21	25	39	8	14	12		LM12UU	412	598	102
SC13MUU	30	44	39	33	5.5	26	M5×12	M4	15	22	26	41	8	15	13		LM13UU	510	775	123
SC16MUU	38.5	50	44	36	7	34	M5×12	M4	19	25	35	46	9	19.5	16		LM16UU	775	1180	189
SC20MUU	42	54	50	40	7	40	M6×12	M5	21	27	36	52	11	21	20	0-0.010	LM20UU	863	1370	237
SC25MUU	51.5	76	67	54	11	50	M8×18	M6	26	38	41	68	12	25.5	25		LM25UU	980	1570	555
SC30MUU	59.5	78	72	58	10	58	M8×18	M6	30	39	49	72	15	29.5	30		LM30UU	1570	2750	685

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

รายการ	รายละเอียด
ชื่อผลิตภัณฑ์	THK Linear Bushing – รุ่น SC (Standard Linear Bushing)
ลักษณะเด่น	- บูชเชิงเส้นแบบมาตรฐาน ทนทานและใช้งานได้หลากหลาย- ระบบลูกบอลหมุนเวียนแบบวงปิด (Closed Circulation)- ซีลปิดกันฝุ่นและสิ่งสกปรกสองด้าน (UU)- เหมาะสำหรับงานที่ต้องการความนุ่มนวลในการเคลื่อนที่
โครงสร้าง	ตัวบูชทรงกระบอก พร้อมลูกบอลเหล็กกล้าชุบแข็งภายใน- ตัวกั้นลูกบอล (Retainer) ลดแรงเสียดทานและเสียงรบกวน
วัสดุ	เหล็กกล้าชุบแข็ง (Bearing Steel)
โหลดรองรับ	รองรับแรงรัศมี (Radial Load) และแรงตามแนวแกนเล็กน้อย
ความเร็วสูงสุด	สูงสุดประมาณ 3 m/s
อุณหภูมิใช้งาน	-20°C ถึง +80°C
ระบบหล่อลื่น	ต้องหล่อลื่นด้วยน้ำมันหรือจาระบี
