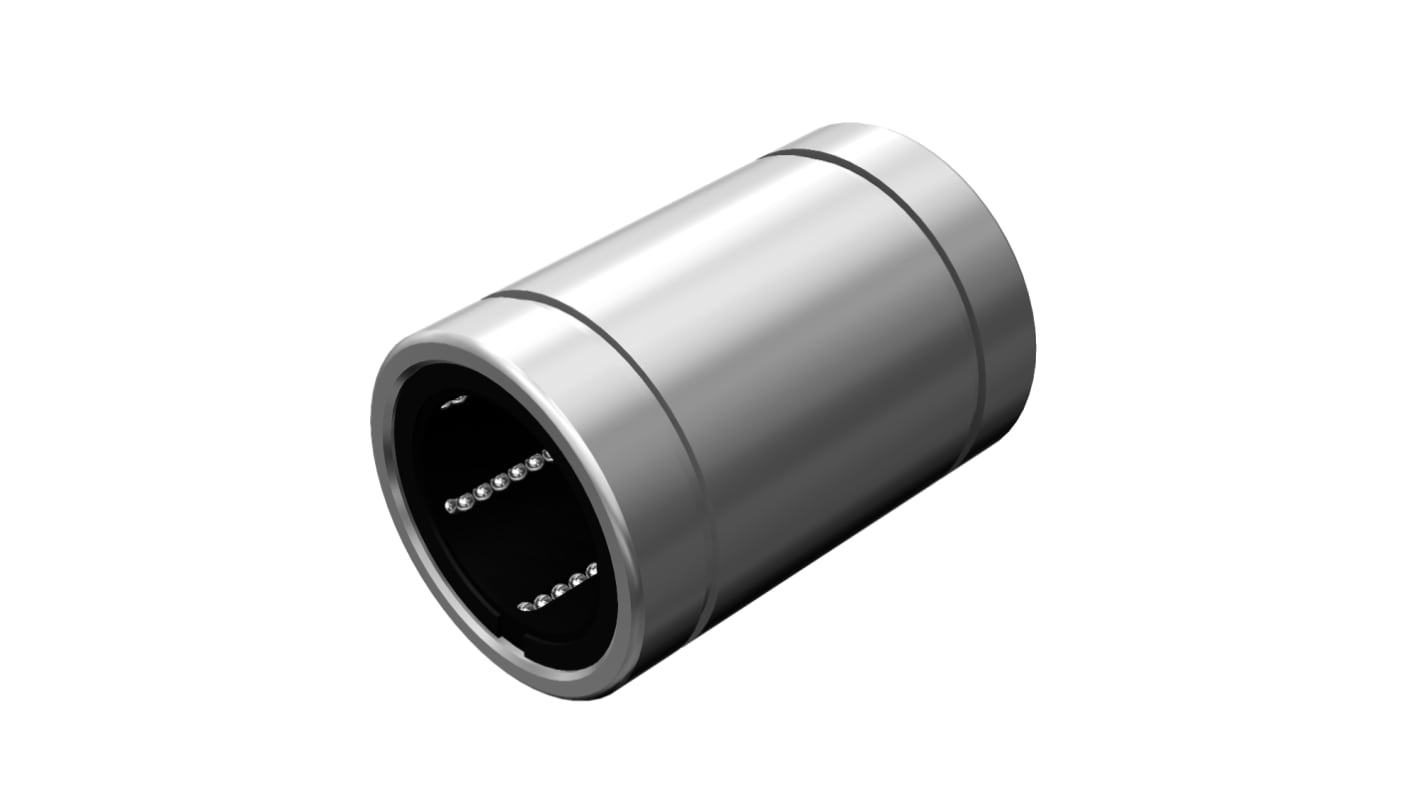

Linear Bushing LM30MGAUU
Linear Bushing LM30MGAUU
THK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
3,752.00 ฿
ราคาปกติ
ราคาโปรโมชัน
3,752.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Linear Bushing LM30MGAUU
Linear Bushing (ปลอกลูกปืนเชิงเส้น) ของ THK เป็นอุปกรณ์นำทางเชิงเส้นที่ออกแบบมาให้ลูกปืนกลิ้งภายในปลอกผ่านไปตาม เพลาแนวตรง (Shaft) ด้วยแรงเสียดทานต่ำ ความแม่นยำสูง และติดตั้งง่าย เหมาะกับระบบที่ต้องการความลื่นไหลในการเคลื่อนที่แบบเชิงเส้น
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- Linear Bushing LM ของ THK เป็นปลอกลูกปืนเชิงเส้นคุณภาพสูง ที่ช่วยให้การเคลื่อนที่แนวตรงมีความลื่นไหลและแม่นยำ
- โครงสร้างแบบลูกปืนกลิ้ง (Ball Bearing) ภายในปลอกลูกปืน ช่วยลดแรงเสียดทานและรองรับโหลดในแนวรัศมีได้ดี
- วัสดุเหล็กชุบแข็ง SUJ2 เพื่อเพิ่มความทนทานต่อการสึกหรอและยืดอายุการใช้งาน
- ซีลกันฝุ่น (Rubber Seal หรือ Metal Shield) ป้องกันสิ่งสกปรกเข้าสู่ภายในระบบ และรักษาสภาพการหล่อลื่นภายใน
- หลากหลายรูปแบบ ทั้งแบบมาตรฐาน LM, แบบมีหน้าแปลน (Flanged Type), แบบเปิด (Open Type) สำหรับเพลาที่มีร่อง
- ความแม่นยำสูง ผ่านการผลิตตามมาตรฐานสากล ช่วยลดความคลาดเคลื่อนในงานที่ต้องการความละเอียด
ข้อมูลการติดตั้ง
- เลือกใช้เพลาที่มีขนาดและความตรงตามมาตรฐาน (h6/h7 tolerance) เพื่อความแม่นยำและลดการสึกหรอ
- บ่าวางปลอกลูกปืนต้องมีขนาดพอดี (Press Fit) เพื่อให้ปลอกลูกปืนยึดแน่นและไม่เคลื่อนที่ระหว่างใช้งาน
- เมื่อติดตั้งแบบมีหน้าแปลน สามารถยึดด้วยสกรูได้โดยตรง ช่วยให้ง่ายและรวดเร็วในการติดตั้ง
- ตรวจสอบการจัดแนวของเพลาและปลอกลูกปืน เพื่อป้องกันการบิดเบี้ยวและแรงกระทำที่ผิดทิศทาง
- หล่อลื่นด้วยจาระบีหรือระบบหล่อลื่นอัตโนมัติ ตามคำแนะนำจากผู้ผลิต เพื่อยืดอายุการใช้งาน
- ควรติดตั้งฝาครอบกันฝุ่นหากใช้ในสภาพแวดล้อมที่มีฝุ่นสูง
ข้อมูลการใช้งาน
- เครื่องจักร CNC และระบบอัตโนมัติ ที่ต้องการความแม่นยำในการเคลื่อนที่เชิงเส้น
- แขนกลอุตสาหกรรมและอุปกรณ์หุ่นยนต์ ที่ต้องการความลื่นไหลและน้ำหนักเบา
- เครื่องมือแพทย์และเครื่องมือวัดละเอียด ที่ต้องการความแม่นยำสูง
- เครื่องจักรผลิตอุปกรณ์อิเล็กทรอนิกส์และชิ้นส่วนขนาดเล็ก
- ระบบลิเนียร์ไกด์แบบพื้นฐาน ที่ต้องการต้นทุนต่ำแต่ประสิทธิภาพดี
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Model No. | Ball rows | Main dimensions | Eccentricity(max) | Radial Clearance Tolerance | Basic load rating | Mass | ||||||||||
| Inscribed bore diameter | Outer diameter | Length | L1 | Tolerance | L2 | D0 | Dynamic rating C |
Static rating C0 |
||||||||
| dr | Tolerance | D | Tolerance | L | Tolerance | |||||||||||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | µm | µm | N | N | g | ||
| LM6MGA | 3 | 6 | 0-0.009 | 12 | 0-0.011 | 19 | 0-0.2 | 13.5 | 0-0.2 | 1.1 | 11.5 | 12 | -5 | 206 | 265 | 8 |
| LM8SMGA | 3 | 8 | 15 | 17 | 11.5 | 1.1 | 14.3 | 12 | -5 | 176 | 225 | 11 | ||||
| LM8MGA | 3 | 8 | 15 | 24 | 17.5 | 1.1 | 14.3 | 12 | -5 | 265 | 402 | 16 | ||||
| LM10MGA | 4 | 10 | 19 | 0-0.013 | 29 | 22 | 1.3 | 18 | 12 | -5 | 373 | 549 | 30 | |||
| LM12MGA | 4 | 12 | 21 | 30 | 23 | 1.3 | 20 | 12 | -5 | 412 | 598 | 31.5 | ||||
| LM13MGA | 4 | 13 | 23 | 32 | 23 | 1.3 | 22 | 12 | -7 | 510 | 775 | 43 | ||||
| LM16MGA | 4 | 16 | 28 | 37 | 26.5 | 1.6 | 27 | 12 | -7 | 775 | 1180 | 69 | ||||
| LM20MGA | 5 | 20 | 0-0.010 | 32 | 0-0.016 | 42 | 30.5 | 1.6 | 30.5 | 15 | -9 | 863 | 1370 | 87 | ||
| LM25MGA | 5 | 25 | 40 | 59 | 0-0.3 | 41 | 0-0.3 | 1.85 | 38 | 15 | -9 | 980 | 1570 | 220 | ||
| LM30MGA | 6 | 30 | 45 | 64 | 44.5 | 1.85 | 43 | 15 | -9 | 1570 | 2750 | 250 | ||||
| LM35MGA | 6 | 35 | 0-0.012 | 52 | 0-0.019 | 70 | 49.5 | 2.1 | 49 | 20 | -13 | 1670 | 3140 | 390 | ||
| LM40MGA | 6 | 40 | 60 | 80 | 60.5 | 2.1 | 57 | 20 | -13 | 2160 | 4020 | 585 | ||||
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ชื่อผลิตภัณฑ์ | THK Linear Bushing – รุ่น LM |
| ระบบการทำงาน | ลูกบอลหมุนเวียนภายในตัวบูชเลื่อนตามแนวแกนเพลา |
| โครงสร้าง | ตัวเรือนทรงกระบอก + ลูกบอลเหล็ก + ตัวกั้นลูกบอล (Retainer) + ซีลปิดหัว-ท้าย |
| ชนิดของ LM Bushing | - LM…UU : แบบมีซีลทั้งสองด้าน- LM…UUOP : แบบเปิดด้านข้าง (Open Type)- LM…AJ : แบบปรับศูนย์อัตโนมัติ- LM…UU + Flange : แบบมีหน้าแปลน (วงกลม / สี่เหลี่ยม / วงรี) |
| วัสดุ | เหล็กกล้าชุบแข็ง (Bearing Steel) หรือ สแตนเลส (บางรุ่น) |
| โหลดรองรับ | รองรับแรงรัศมี (Radial Load) ไม่รองรับแรงตามแนวแกน |
| ความแม่นยำ | มีทั้งเกรดมาตรฐาน และเกรดความแม่นยำสูง (Precision Grade) |
| ความเร็วเคลื่อนที่สูงสุด | ~3 m/s |
| อัตราเร่งสูงสุด | ~50 m/s² |
| อุณหภูมิใช้งาน | -20°C ถึง +80°C (สูงสุด +100°C สำหรับรุ่นพิเศษ) |
| ระบบหล่อลื่น | ต้องมีการหล่อลื่นด้วยจาระบีหรือน้ำมัน (มีรุ่นพร้อมปลอกหล่อลื่นด้วย) |
