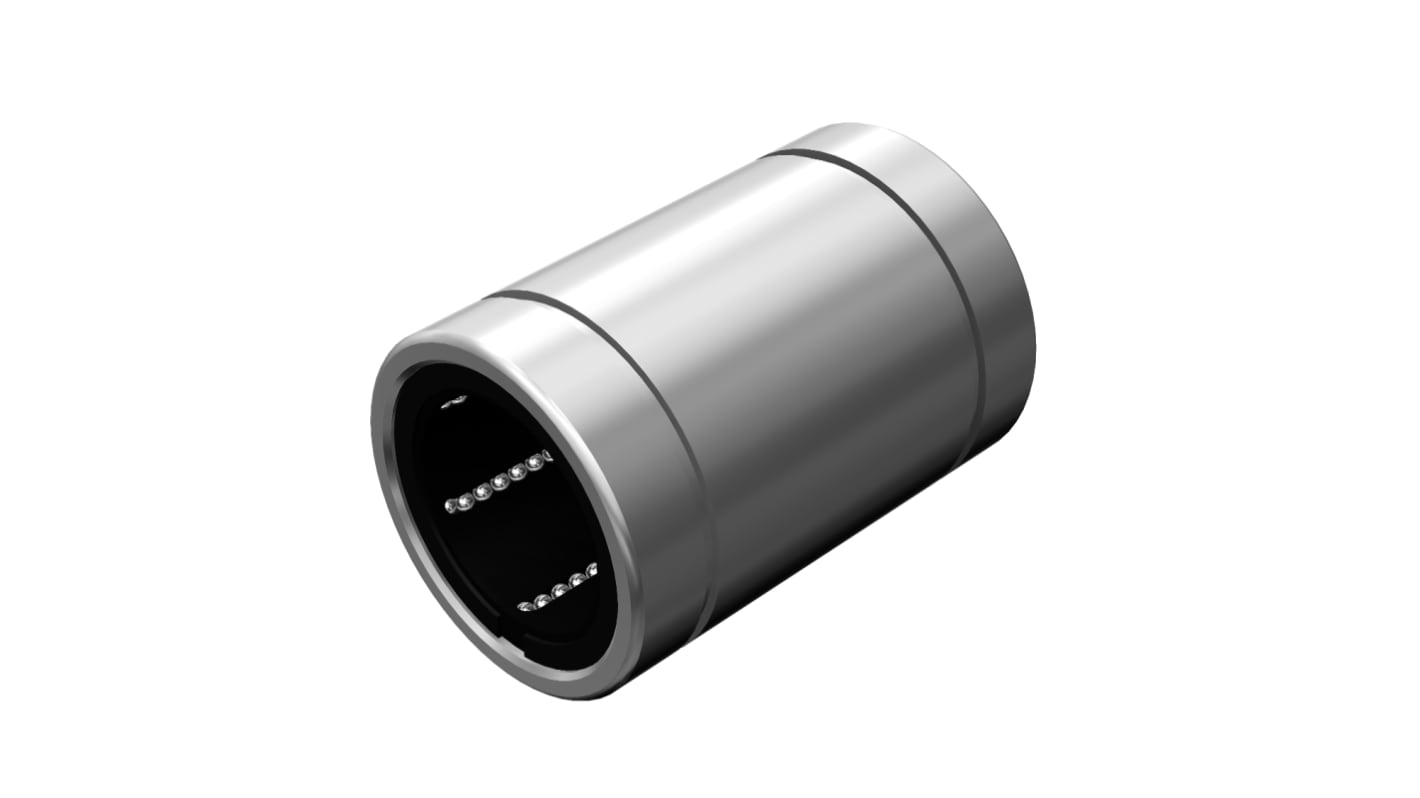

Linear Bushing LM20LUU

Linear Bushing LM20LUU

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

THK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
1,204.00 ฿
1,204.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด Linear Bushing LM20LUU

Linear Bushing (ปลอกลูกปืนเชิงเส้น) ของ THK เป็นอุปกรณ์นำทางเชิงเส้นที่ออกแบบมาให้ลูกปืนกลิ้งภายในปลอกผ่านไปตาม เพลาแนวตรง (Shaft) ด้วยแรงเสียดทานต่ำ ความแม่นยำสูง และติดตั้งง่าย เหมาะกับระบบที่ต้องการความลื่นไหลในการเคลื่อนที่แบบเชิงเส้น

คุณสมบัติ

ข้อมูลคุณสมบัติ

  • Linear Bushing LM ของ THK เป็นปลอกลูกปืนเชิงเส้นคุณภาพสูง ที่ช่วยให้การเคลื่อนที่แนวตรงมีความลื่นไหลและแม่นยำ
  • โครงสร้างแบบลูกปืนกลิ้ง (Ball Bearing) ภายในปลอกลูกปืน ช่วยลดแรงเสียดทานและรองรับโหลดในแนวรัศมีได้ดี
  • วัสดุเหล็กชุบแข็ง SUJ2 เพื่อเพิ่มความทนทานต่อการสึกหรอและยืดอายุการใช้งาน
  • ซีลกันฝุ่น (Rubber Seal หรือ Metal Shield) ป้องกันสิ่งสกปรกเข้าสู่ภายในระบบ และรักษาสภาพการหล่อลื่นภายใน
  • หลากหลายรูปแบบ ทั้งแบบมาตรฐาน LM, แบบมีหน้าแปลน (Flanged Type), แบบเปิด (Open Type) สำหรับเพลาที่มีร่อง
  • ความแม่นยำสูง ผ่านการผลิตตามมาตรฐานสากล ช่วยลดความคลาดเคลื่อนในงานที่ต้องการความละเอียด

ข้อมูลการติดตั้ง

  • เลือกใช้เพลาที่มีขนาดและความตรงตามมาตรฐาน (h6/h7 tolerance) เพื่อความแม่นยำและลดการสึกหรอ
  • บ่าวางปลอกลูกปืนต้องมีขนาดพอดี (Press Fit) เพื่อให้ปลอกลูกปืนยึดแน่นและไม่เคลื่อนที่ระหว่างใช้งาน
  • เมื่อติดตั้งแบบมีหน้าแปลน สามารถยึดด้วยสกรูได้โดยตรง ช่วยให้ง่ายและรวดเร็วในการติดตั้ง
  • ตรวจสอบการจัดแนวของเพลาและปลอกลูกปืน เพื่อป้องกันการบิดเบี้ยวและแรงกระทำที่ผิดทิศทาง
  • หล่อลื่นด้วยจาระบีหรือระบบหล่อลื่นอัตโนมัติ ตามคำแนะนำจากผู้ผลิต เพื่อยืดอายุการใช้งาน
  • ควรติดตั้งฝาครอบกันฝุ่นหากใช้ในสภาพแวดล้อมที่มีฝุ่นสูง

ข้อมูลการใช้งาน

  • เครื่องจักร CNC และระบบอัตโนมัติ ที่ต้องการความแม่นยำในการเคลื่อนที่เชิงเส้น
  • แขนกลอุตสาหกรรมและอุปกรณ์หุ่นยนต์ ที่ต้องการความลื่นไหลและน้ำหนักเบา
  • เครื่องมือแพทย์และเครื่องมือวัดละเอียด ที่ต้องการความแม่นยำสูง
  • เครื่องจักรผลิตอุปกรณ์อิเล็กทรอนิกส์และชิ้นส่วนขนาดเล็ก
  • ระบบลิเนียร์ไกด์แบบพื้นฐาน ที่ต้องการต้นทุนต่ำแต่ประสิทธิภาพดี

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

Model No. Ball rows Main dimensions Eccentricity(max) Radial Clearance Tolerance Basic load rating Mass
Inscribed bore diameter Outer diameter Length L1 Tolerance L2 D0 Dynamic
rating
C		 Static
rating
C0
dr Tolerance D Tolerance L Tolerance
mm mm mm mm mm mm mm mm mm mm µm µm N N g
LM3L 4 3 0-0.010 7 0-0.013 19 0-0.3 — — — — 10 -2 139 216 3
LM4L 4 4 8 23 — — — 10 -3 139 254 4
LM5L 4 5 10 29 20 0-0.3 1.1 9.6 10 -3 263 412 8
LM6L 4 6 12 35 27 1.1 11.5 15 -5 324 529 16
LM8L 4 8 15 45 35 1.1 14.3 15 -5 431 784 31
LM10L 4 10 19 0-0.016 55 44 1.3 18 15 -5 588 1100 62
LM12L 4 12 21 57 46 1.3 20 15 -5 657 1200 80
LM13L 4 13 23 61 46 1.3 22 15 -7 814 1570 90
LM16L 5 16 28 70 53 1.6 27 15 -7 1230 2350 145
LM20L 5 20 0-0.012 32 0-0.019 80 61 1.6 30.5 20 -9 1400 2750 180
LM25L 6 25 40 112 0-0.4 82 0-0.4 1.85 38 20 -9 1560 3140 440
LM30L 6 30 45 123 89 1.85 43 20 -9 2490 5490 580
LM35L 6 35 0-0.015 52 0-0.022 135 99 2.1 49 25 -13 2650 6270 795
LM40L 6 40 60 154 121 2.1 57 25 -13 3430 8040 1170
LM50L 6 50 80 192 148 2.6 76.5 25 -13 6080 15900 3100
LM60L 6 60 0-0.020 90 0-0.025 211 170 3.15 86.5 25 -16 7650 20000 3500

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

รายการ รายละเอียด
ชื่อผลิตภัณฑ์ THK Linear Bushing – รุ่น LM
ระบบการทำงาน ลูกบอลหมุนเวียนภายในตัวบูชเลื่อนตามแนวแกนเพลา
โครงสร้าง ตัวเรือนทรงกระบอก + ลูกบอลเหล็ก + ตัวกั้นลูกบอล (Retainer) + ซีลปิดหัว-ท้าย
ชนิดของ LM Bushing - LM…UU : แบบมีซีลทั้งสองด้าน- LM…UUOP : แบบเปิดด้านข้าง (Open Type)- LM…AJ : แบบปรับศูนย์อัตโนมัติ- LM…UU + Flange : แบบมีหน้าแปลน (วงกลม / สี่เหลี่ยม / วงรี)
วัสดุ เหล็กกล้าชุบแข็ง (Bearing Steel) หรือ สแตนเลส (บางรุ่น)
โหลดรองรับ รองรับแรงรัศมี (Radial Load) ไม่รองรับแรงตามแนวแกน
ความแม่นยำ มีทั้งเกรดมาตรฐาน และเกรดความแม่นยำสูง (Precision Grade)
ความเร็วเคลื่อนที่สูงสุด ~3 m/s
อัตราเร่งสูงสุด ~50 m/s²
อุณหภูมิใช้งาน -20°C ถึง +80°C (สูงสุด +100°C สำหรับรุ่นพิเศษ)
ระบบหล่อลื่น ต้องมีการหล่อลื่นด้วยจาระบีหรือน้ำมัน (มีรุ่นพร้อมปลอกหล่อลื่นด้วย)
