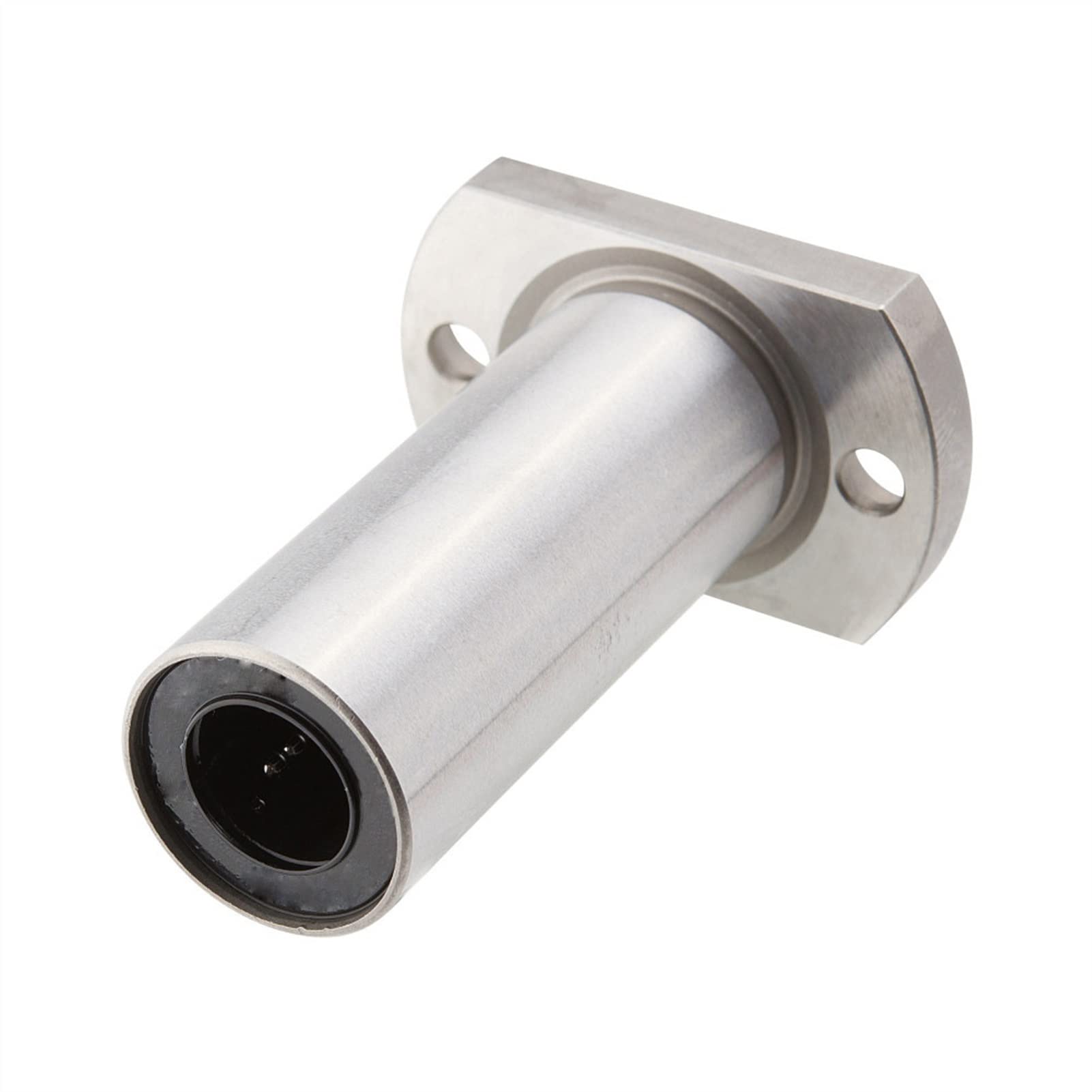

Linear Bushing LMH8LUU
Linear Bushing LMH8LUU
THK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
1,736.00 ฿
ราคาปกติ
ราคาโปรโมชัน
1,736.00 ฿
ราคาต่อหน่วย
/
ต่อ
รายละเอียด Linear Bushing LMH8LUU
Model No. | Ball rows | Main dimensions | Flangeperpen-dicularity | Eccentricity(max) | Radial Clearance Tolerance | Basic load rating | Mass | |||||||||||||
Inscribed bore diameter | Outer diameter | Overall length | Flange diameter | K | H | B | C | Mounting holed1×d2×h | Dynamic C |
Static C0 |
||||||||||
dr | Tolerance | D | Tolerance | L | Tolerance | D1 | Tolerance | |||||||||||||
mm | mm | mm | mm | mm | mm | mm | mm | µm | µm | µm | N | N | g | |||||||
LMH6L | 4 | 6 | 0-0.010 | 12 | 0-0.013 | 35 | 0-0.3 | 28 | 0-0.2 | 18 | 5 | 20 | — | 3.4×6.5×3.3 | 15 | 15 | -5 | 324 | 529 | 27 |
LMH8L | 4 | 8 | 15 | 45 | 32 | 21 | 5 | 24 | — | 3.4×6.5×3.3 | 15 | 15 | -5 | 431 | 784 | 41 | ||||
LMH10L | 4 | 10 | 19 | 0-0.016 | 55 | 39 | 25 | 6 | 29 | — | 4.5×8×4.4 | 15 | 15 | -5 | 588 | 1100 | 72 | |||
LMH12L | 4 | 12 | 21 | 57 | 42 | 27 | 6 | 32 | — | 4.5×8×4.4 | 15 | 15 | -5 | 657 | 1200 | 81 | ||||
LMH13L | 4 | 13 | 23 | 61 | 43 | 29 | 6 | 33 | — | 4.5×8×4.4 | 15 | 15 | -7 | 814 | 1570 | 105 | ||||
LMH16L | 5 | 16 | 28 | 70 | 48 | 34 | 6 | 31 | 22 | 4.5×8×4.4 | 15 | 15 | -7 | 1230 | 2350 | 182 | ||||
LMH20L | 5 | 20 | 0-0.012 | 32 | 0-0.019 | 80 | 54 | 38 | 8 | 36 | 24 | 5.5×9.2×5.4 | 20 | 20 | -9 | 1400 | 2750 | 217 | ||
LMH25L | 6 | 25 | 40 | 112 | 0-0.4 | 62 | 46 | 8 | 40 | 32 | 5.5×9.2×5.4 | 20 | 20 | -9 | 1560 | 3140 | 477 | |||
LMH30L | 6 | 30 | 45 | 123 | 74 | 51 | 10 | 49 | 35 | 6.6×11×6.5 | 20 | 20 | -9 | 2490 | 5490 | 575 |
