Limit Switch Telemecanique Sensors ลิมิต สวิตช์ code XCKD2101P16
Limit Switch Telemecanique Sensors ลิมิต สวิตช์ code XCKD2101P16
Telemecanique Sensors
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Limit Switch Telemecanique Sensors ลิมิต สวิตช์ code XCKD2101P16
Limit Switch จากแบรนด์ Telemecanique Sensors มีคุณสมบัติหลากหลายที่ออกแบบมาเพื่อตอบโจทย์การใช้งานในอุตสาหกรรมต่างๆ โดยมีการออกแบบที่ทนทานด้วยวัสดุเช่น โลหะ Zamak หรือพลาสติก ซึ่งเหมาะสำหรับการติดตั้งในพื้นที่ที่ต้องการความทนทานและประสิทธิภาพในการทำงาน สวิตช์จะทำงานด้วยระบบ Snap action ที่เปิดหรือปิดได้อย่างรวดเร็วเมื่อมีการเคลื่อนไหวถึงจุดที่กำหนด และสามารถทนทานต่อสภาพแวดล้อมที่มีฝุ่นหรือความชื้น ด้วยการป้องกันระดับ IP65, IP66, หรือ IP67 รวมถึงสามารถทนแรงกระแทกและการสั่นสะเทือนได้ดี รองรับการใช้งานในอุตสาหกรรมที่ต้องการความแม่นยำสูง เช่น ระบบสายพานลำเลียงหรือเครื่องจักรอัตโนมัติ นอกจากนี้ยังได้รับการรับรองมาตรฐานสากลเช่น IEC 60947-5-1, UL 508, และ CSA ซึ่งรับประกันความปลอดภัยและคุณภาพในการใช้งานในสภาพแวดล้อมที่มีความท้าทายสูง
คุณสมบัติ
คุณสมบัติ
Limit Switch ของแบรนด์ Telemecanique Sensors เป็นอุปกรณ์ที่ออกแบบมาเพื่อใช้งานในอุตสาหกรรมต่าง ๆ โดยมีคุณสมบัติที่ตอบสนองต่อความต้องการของการควบคุมและการตรวจจับที่แม่นยำ สวิตช์ประเภทนี้สามารถทำงานได้ในสภาวะแวดล้อมที่หลากหลาย และมีรูปแบบต่าง ๆ เช่น Plunger head, Rotary head, และ Roller lever ซึ่งช่วยให้เลือกใช้งานได้ตามลักษณะการติดตั้งและการเคลื่อนไหวที่ต้องการ โดยสามารถติดตั้งได้ทั้งในแนวนอนและแนวตั้ง
ผลิตภัณฑ์ของ Telemecanique มีการออกแบบที่ทนทานต่อสภาพแวดล้อมที่มีฝุ่นและความชื้นสูง โดยมีระดับการป้องกันน้ำและฝุ่นเช่น IP65, IP66, และ IP67 รวมทั้งทนทานต่อแรงกระแทกและการสั่นสะเทือนตามมาตรฐาน IEC 60068-2-27 และ IEC 60068-2-6 นอกจากนี้ยังสามารถใช้งานได้ในช่วงอุณหภูมิที่กว้างและรองรับการทำงานในระบบไฟฟ้ากระแสตรงและกระแสสลับ
การเชื่อมต่อของสวิตช์มักจะเป็นแบบ Screw-clamp terminals ที่สามารถรองรับสายไฟได้หลายขนาด โดยรองรับมาตรฐานสากล เช่น IEC 60947-5-1, UL 508, และ CSA ทำให้ Telemecanique Sensors เป็นตัวเลือกที่เชื่อถือได้สำหรับการใช้งานในอุตสาหกรรมที่ต้องการความปลอดภัยและประสิทธิภาพสูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ

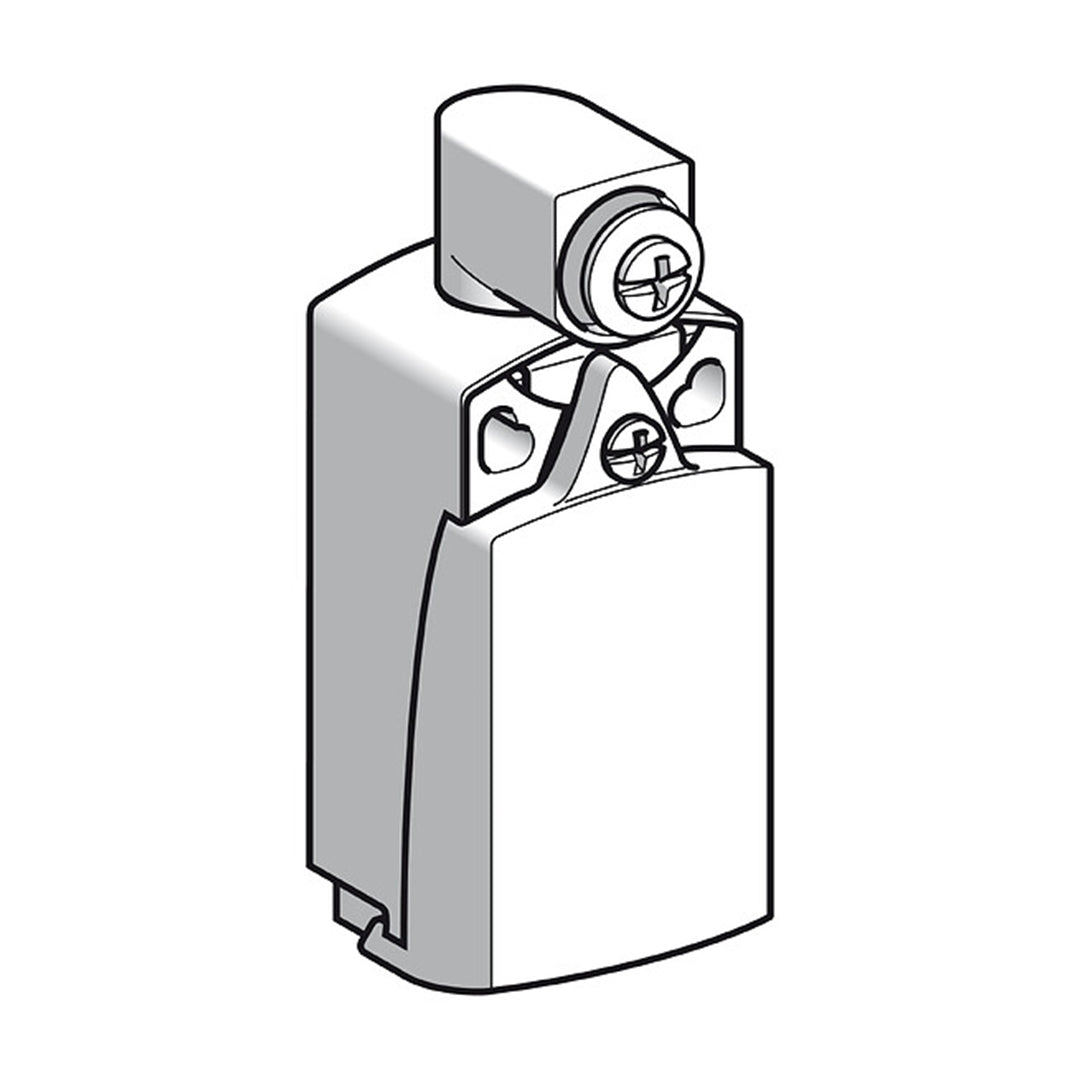

Limit switch, Limit switches XC Standard, XCKD, with rotary head w/o operating lever, 1NC+1 NO, snap, M16
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Range of product | Telemecanique Limit switches XC Standard |
| Series name | Standard format |
| Product or component type | Limit switch |
| Device short name | XCKD |
| Sensor design | Compact |
| Body type | Fixed |
| Head type | Rotary head |
| Material | Metal |
| Body material | Zamak |
| Head material | Zamak |
| Fixing mode | By the body |
| Movement of operating head | Rotary |
| Type of operator | Spring return without operating lever |
| Type of approach | Lateral approach, 2 directions |
| Contacts type and composition | 1 NC + 1 NO |
| Contact operation | Snap action |
| Electrical connection | Screw-clamp terminals, clamping capacity: 1 x 0.34...2 x 1.5 mm² |
| Cable entry | 1 entry tapped for M16 x 1.5 cable gland, cable outer diameter: 4-8 mm |
| Contacts insulation form | Zb |
| Positive opening | With |
| Repeat accuracy | 0.1 mm on the tripping points with 1 million operating cycles |
| Contact code designation | A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A conforming to IEC 60947-5-1, A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A conforming to IEC 60947-5-1 appendix A, Q300, DC-13 (Ue = 250 V), Ie = 0.27 A conforming to IEC 60947-5-1, Q300, DC-13 (Ue = 250 V), Ie = 0.27 A conforming to IEC 60947-5-1 appendix A |
| Resistance across terminals | 25 MOhm conforming to IEC 60255-7 category 3 |
| Terminals description ISO n°1 | (21-22)NC, (13-14)NO |
| Shock resistance | 50 gn for 11 ms (IEC 60068-2-27) |
| Vibration resistance | 25 gn (f = 10-500 Hz, IEC 60068-2-6) |
| IP degree of protection | IP66, IP67 (IEC 60529) |
| IK degree of protection | IK06 (IEC 62262) |
| Electrical shock protection class | Class I (IEC 61140, NF C 20-030) |
| Protective treatment | TC |
| Product certifications | CSA, CCC, UL |
| Standards | CSA C22.2 No 14, UL 508, IEC 60947-5-1, IEC 60204-1 |
